HEIDENHAIN MANUALplus 620, CNC PILOT 640
61
2.1 Юниты sm
art.Turn
Обзорная форма
В обзорной форме собраны самые важные данные юнита. Эти
параметры повторяются и в других формах.

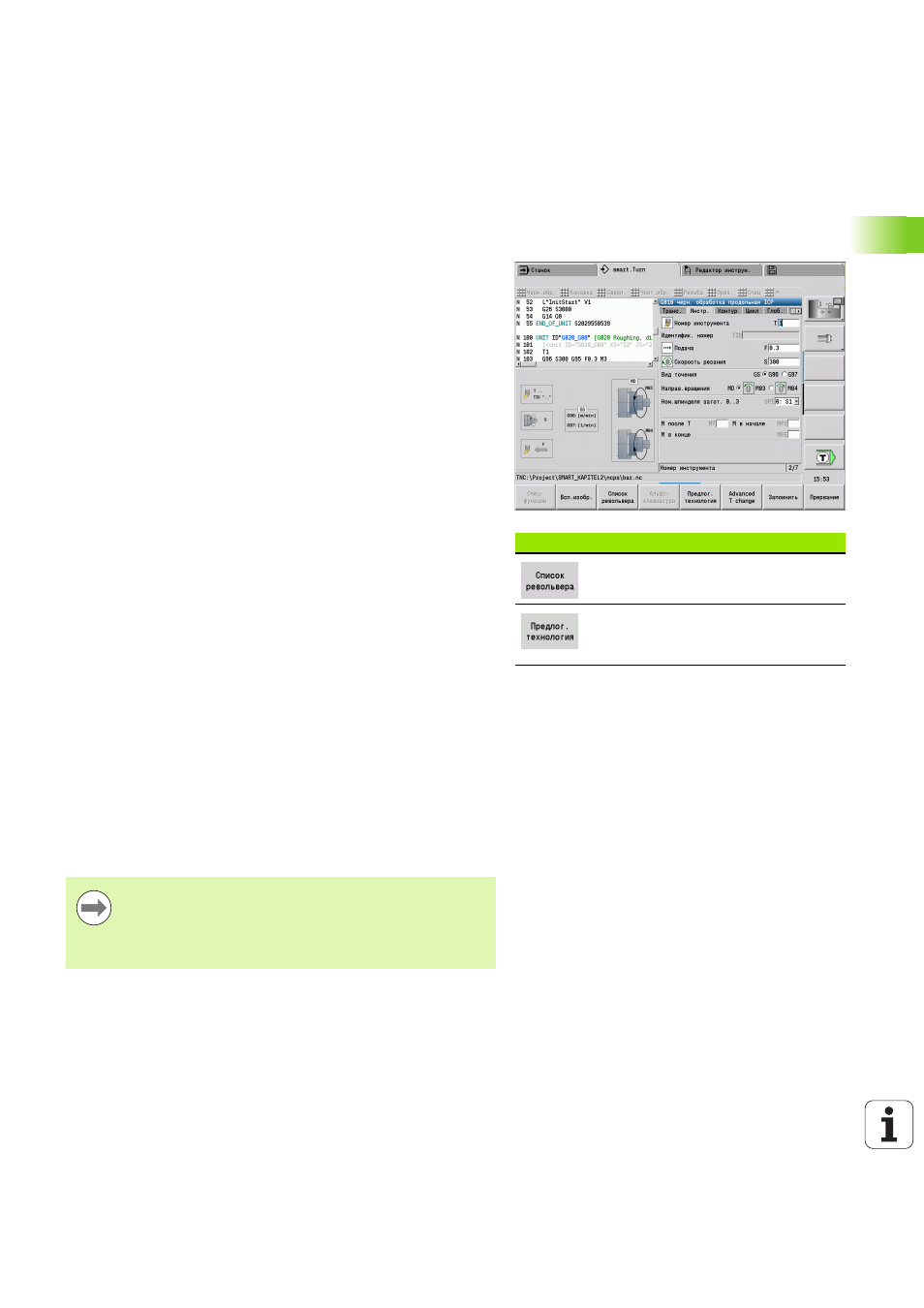

Форма инструмента
В данной форме программируется технологическая информация.
Клавиши Softkey в форме инструмента
Выбор номера инструмента
Копирование подачи, скорости
резания и подачи на врезание из
технологической базы данных.
Форма инструмент
Инструмент
T
Номер инструмента (номер места револьвера)
TID
Идентификационный номер (наименование
инструмента) вносится автоматически.
F
Подача: подача на оборот (мм/об) для обработки. При
каждом обороте шпинделя инструмент перемещается на
запрограммированное значение.
S
(Постоянная) скорость резания (м/мин) или постоянное
число оборотов (об./мин). Переключается Типов
вращения GS
.
Шпиндель
GS
Тип вращения
G96: постоянная скорость резания. Скорость
вращения изменяется синхронно с диаметром
вращения
G97: постоянная скорость вращения. Скорость
вращения не зависит от диаметра вращения
MD
Направление вращения
M03: по часовой стрелке CW
M04: против часовой стрелки СCW
SPI
Номер шпинделя инструмента (0..3). Шпиндель, в
который закреплен инструмент (только для станков с
несколькими шпинделями).
SPT
Номер шпинделя инструмента (0..3) Шпиндель
приводного инструмента.
M-функции
MT
M после T: М-функция, которая отрабатывается после
вызова инструмента.
MFS
М в начале: М-функция, которая отрабатывается в конце
шага обработки.
MFE
М в конце: М-функция, которая отрабатывается в конце
шага обработки.
Каждому блоку присвоен тип обработки для доступа в
технологическую базу данных. В следующем описании
заданы присвоенный тип обработки и изменяемые
через технологическое предложение параметры
юнита.
