360

DIN-программирование

4.26 Циклы фрезерования

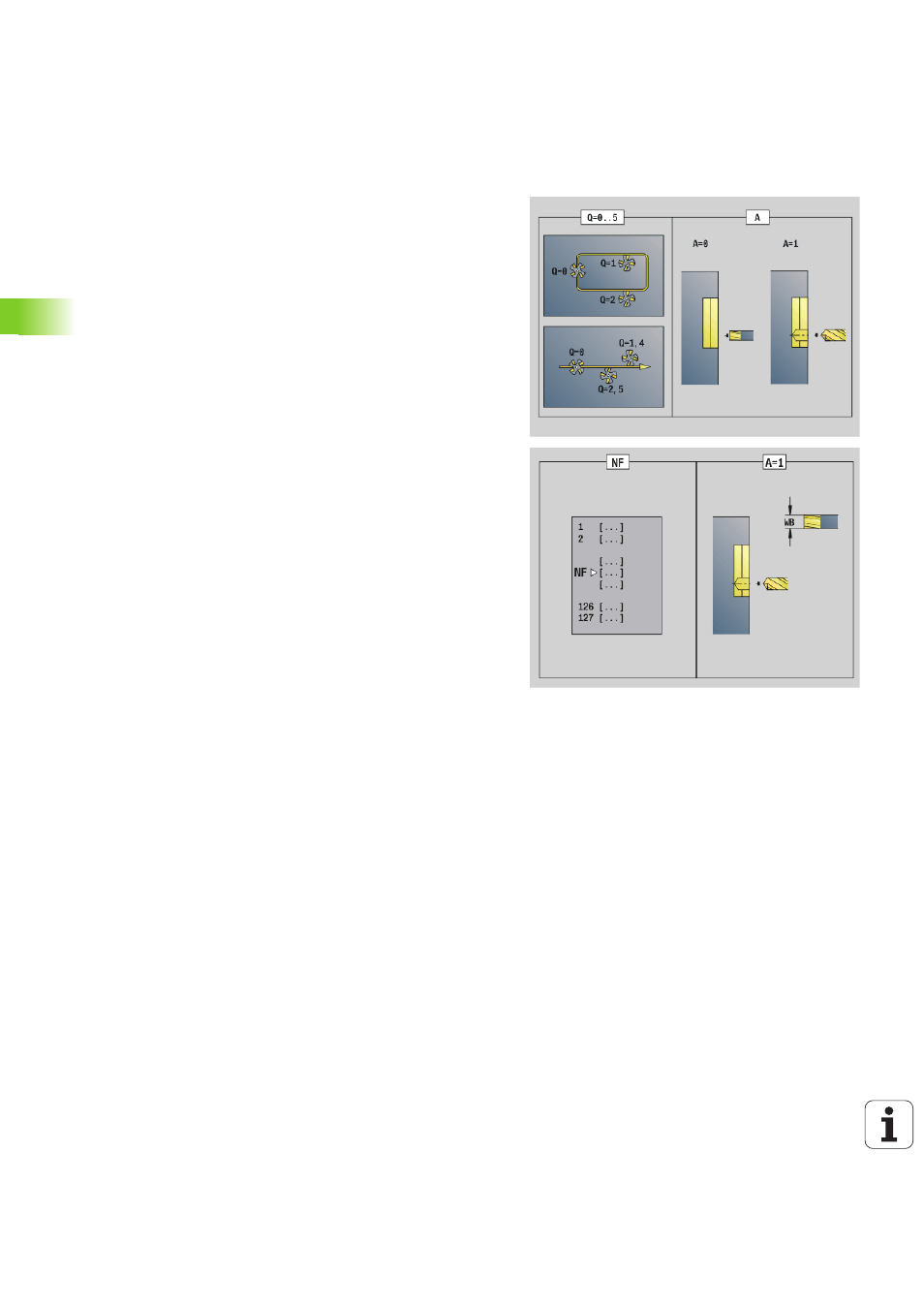

G840 – определение позиции предварительного сверления
„G840 A1 ..определяет позицию предварительного сверления и

сохраняет ее под заданным в „NF“ отсчетном размере.

Программируйте только приведенные в следующей таблице

параметры.
Смотри также:

G840 – Основы: Страница 359

G840 – Фрезерование: Страница 362

Параметр – определение позиции предварительного сверления

Q

Тип цикла (= место фрезерования)

Открытый контур. При пересечениях "Q" определяет,

обрабатывается ли первая область (со стартовой точки)

или весь контур.

Q=0: центр фрезы на контуре (позиция

предварительного сверления = стартовой точке).

Q=1: обработка слева от контура. При пересечениях

учитывается лишь первый отрезок контура.

Q=2: обработка справа от контура. При пересечениях

учитывается лишь первый отрезок контура.

Q=3: не разрешено

Q=4: обработка слева от контура. При пересечениях

учитывается весь контур.

Q=5: обработка справа от контура. При пересечениях

учитывается весь контур.

Замкнутый контур

Q=0: центр фрезы на контуре (позиция

предварительного сверления = стартовой точке).

Q=1: фрезерование внутри

Q=2: фрезерование снаружи

Q=3..5: запрещен

ID

Контур фрезерования – имя контура фрезерования

NS

Номер стартового кадра контура – начало отрезка контура

Фигуры: номер кадра фигуры

Свободный замкнутый контур: первый элемент контура

(не стартовая точка)

Открытый контур: первый элемент контура (не стартовая

точка)

NE

Номер конечного кадра контура – конец отрезка контура

Фигуры, свободный замкнутый контур: ввод отсутствует

Открытый контур: последний элемент контура

Контур состоит из одного элемента:

Ввод отсутствует: обработка в направлении контура

Запрограммировано NS=NE: обработка против

направления контура
