HEIDENHAIN MANUALplus 620, CNC PILOT 640 147
2.9 Юниты - Фрезерование
на торцевой поверхност
и

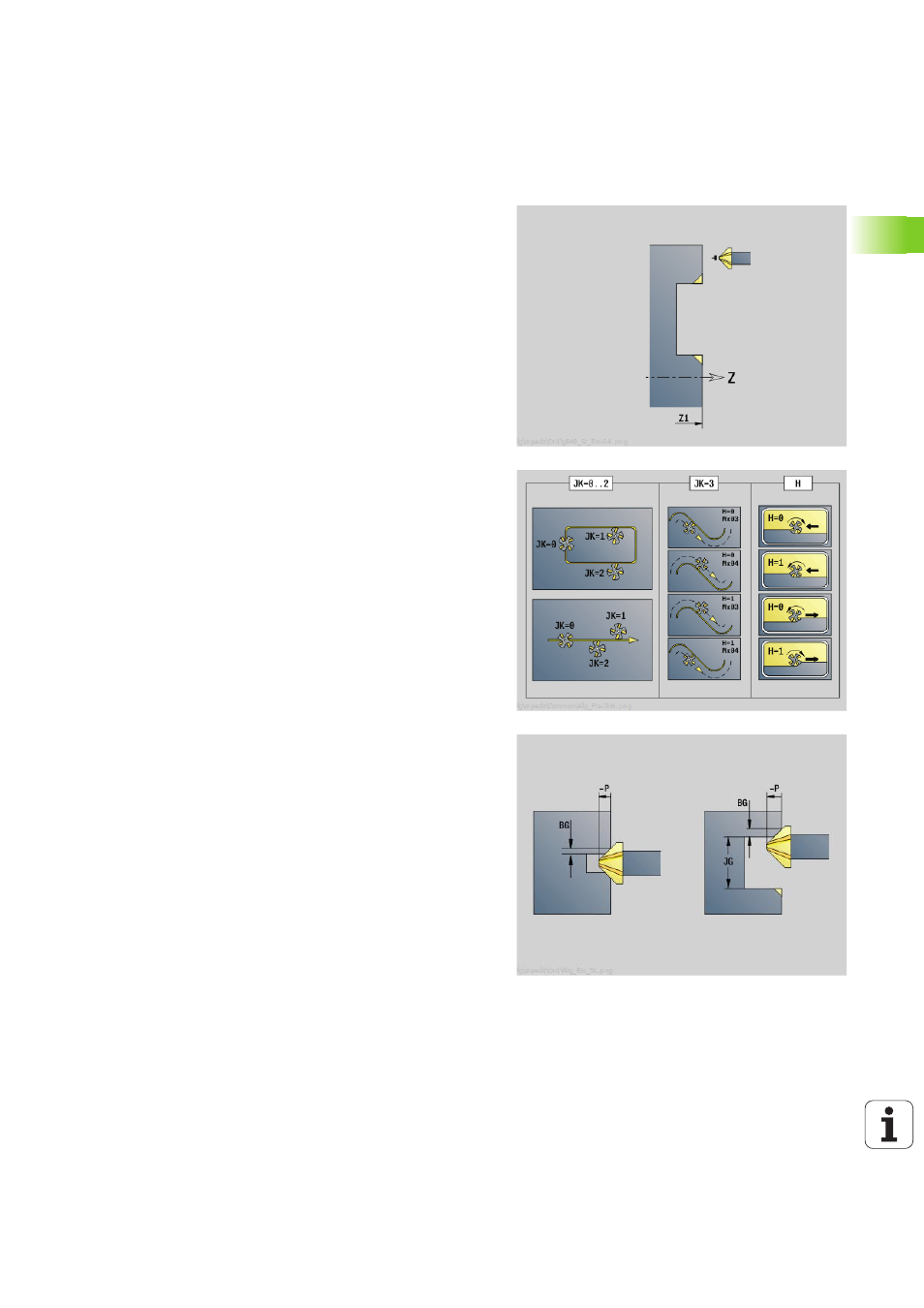

Юнит "Снятие грата на торцевой поверхности"
Юнит фрезерует определенный с помощью ICP контур на
торцевой поверхности.
Имя юнита: G840_ENT_C_STIRN / Цикл: G840 (смотри страница
366)
Доступ к технологической базе данных:
 Тип обработки: снятие грата
 Параметры, на которые оказывается влияние:
F, S
Форма Контур
FK
смотри страница 62
NS Номер стартового кадра контура
NE Номер кадра конца контура
Z1 Верхняя грань фрезерования
Форма Цикл
JK
Место фрезерования
 JK=0: на контуре
 JK=1, замкнутый контур: в пределах контура
 JK=1, незамкнутый контур: слева от контура
 JK=2, замкнутый контур: вне контура
 JK=2, незамкнутый контур: справа от контура
 JK=3: в зависимости от H и MD
H Напр. хода фрезер.
 0: встречное движение
 1: попутное движение
BG Ширина фаски
JG Диаметр предварительной обработки.
P Глубина врезания (вводится как отрицательное
значение)
I Припуск параллельно контуру
R Радиус подхода
FZ Подача на врезание
E Уменьшенная подача
RB Плоскость возврата
Дополнительные формы:смотри страница 60
