DIN-программирование
4.22 Циклы сверления

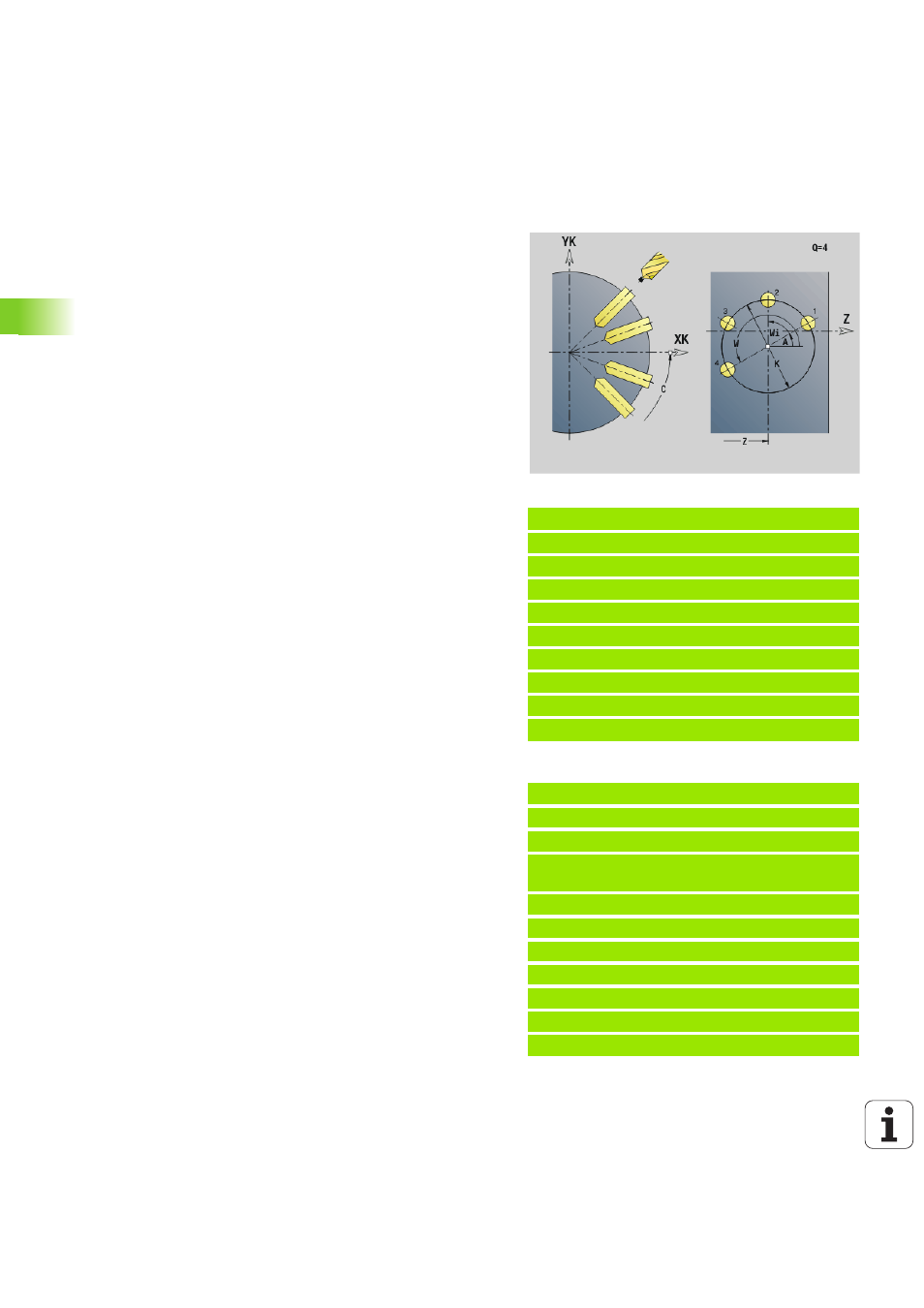

Группа отверстий на окружности на боковой
поверхности G746
G746 выполняет круговой шаблон для сверления или шаблон
фигур с равными интервалами на боковой поверхности.
Комбинации параметров для определения центра или позиции
шаблона:
Центр шаблона: Z и C
позиции шаблона:
W и Q
Wi и Q
Если не задана конечная точка ХE , запускается цикл сверления/
фрезерования следующего NC-кадра. По этому принципу вы
можете комбинировать описания шаблона с циклами сверления
(G71, G74, G36) или обработкой фрезерованием (определение
фигуры G314, G315, G317).
Пример: G746
%746.nc
[G746]
N1 T6 G197 S1200 G195 F0.2 M104
N2 M14
N3 G110 C0
N4 G0 X110 Z2
N5 G746 Z-40 C0 K40 Q8
N6 G71 XS102 K7
N7 M15
КОНЕЦ
Пример: Последовательности команд
[ простой шаблон сверления ]
N.. G746 Z.. C.. XS XE.. K... A W... Q
. . .
[ шаблон сверления со сверлением глубоких
отверстий ]
N.. G746 Z.. C.. XS K... A W... Q
N.. G74 XE.. P.. I...
. . .
[ шаблон фрезерования с линейной канавкой ]
N.. G746 Z.. C.. XS K... A W... Q
N.. G792 K.. A XS
. . .
Параметр
Z
Центр шаблона в полярных координатах
C
Угол – центр в полярных координатах
XS
Начальная точка обработки сверлением/фрезерованием
(размер диаметра)
XE
Конечная точка обработки сверлением/фрезерованием
(размер диаметра)
K
(Шаблон) диаметр
A
Начальный угол (позиция первого отверстия/фигуры)
W
Конечный угол (позиция последнего отверстия/фигуры)
Wi
Конечный угол (приращение угла), расстояние до
следующей позиции
Q
Количество отверстий/фигур (по умолчанию: 1)
V
Направление вращения (по умолчанию: 0)
V=0, без W: деление полной окружности
V=0, с W: деление на более длинной дуге окружности
V=0, с Wi: знак перед Wi определяет направление (Wi<0:
по часовой стрелке)
V=1, с W: по часовой стрелке
V=1, с Wi: по часовой стрелке (знак перед Wi не имеет
значения)
V=2: с W: против часовой стрелки
V=2, с Wi: против часовой стрелки (знак Wi не имеет
значения)
