276
DIN-программирование
4.17 Циклы точения, связанные с контуром
На основе данных инструмента Система ЧПУ распознает,
предстоит внешняя или внутренняя обработка.

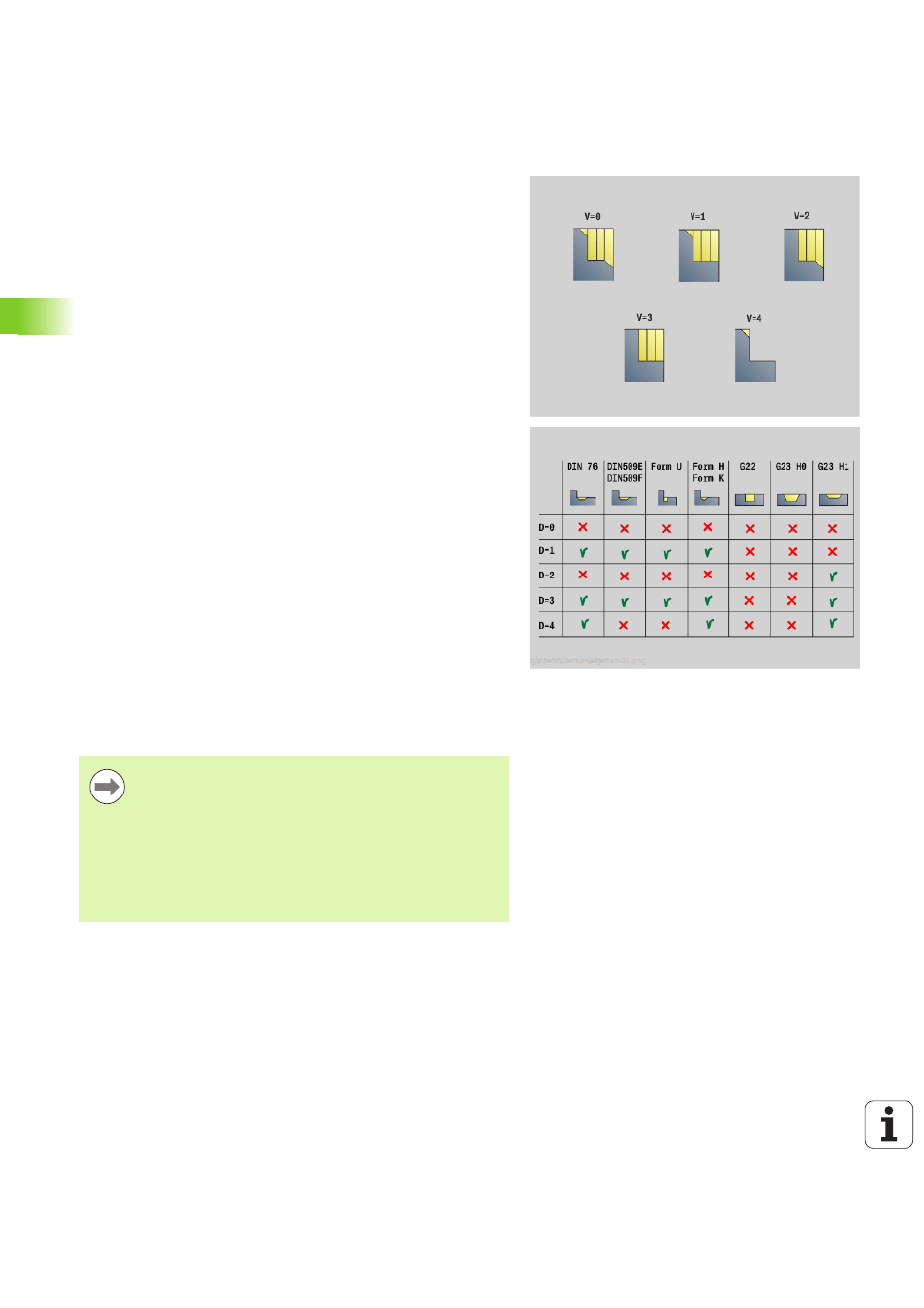

Параметр
V
Идентификатор начала/конца (по умолчанию: 0).
Обрабатывается фаска/скругление:
0: в начале и в конце
1: в начале
2: в конце
3: без обработки
4: обрабатывается фаска/скругление – не базовый
элемент (условие: область контура с одним
элементом)
D
Скрытие элементов (см. рисунок)
U
Линии резания на вертикальных элементах (по
умолчанию: 0):
0: нет (равномерное распределение проходов)
1: да (неравномерное распределение проходов)
O
Скрытие поднутрения:
0: идёт обработка поднутрения
1: обработка поднутрения отсутствует
B
Опережение суппорта при обработки в 4 осях (еще не
выполняется)
XA, ZA Начальная точка заготовки (действует только тогда,
когда заготовка не запрограммирована):
XA, ZA не запрограммированы: контур заготовки
рассчитывается из позиции инструмента и ICP-
контура.
XA, ZA запрограммированы: задание угловой точки
заготовки.
Проводится коррекция радиуса режущей кромки.
G57-припуск "увеличивает" контур (в том числе и
внутренние контуры).
G58-припуск
\>0: "увеличивает" контур
<0: не вычисляется
G57-/G58-припуски после окончания цикла
удаляются.
