HEIDENHAIN MANUALplus 620, CNC PILOT 640
219
4.4 Элементы формы контура точения

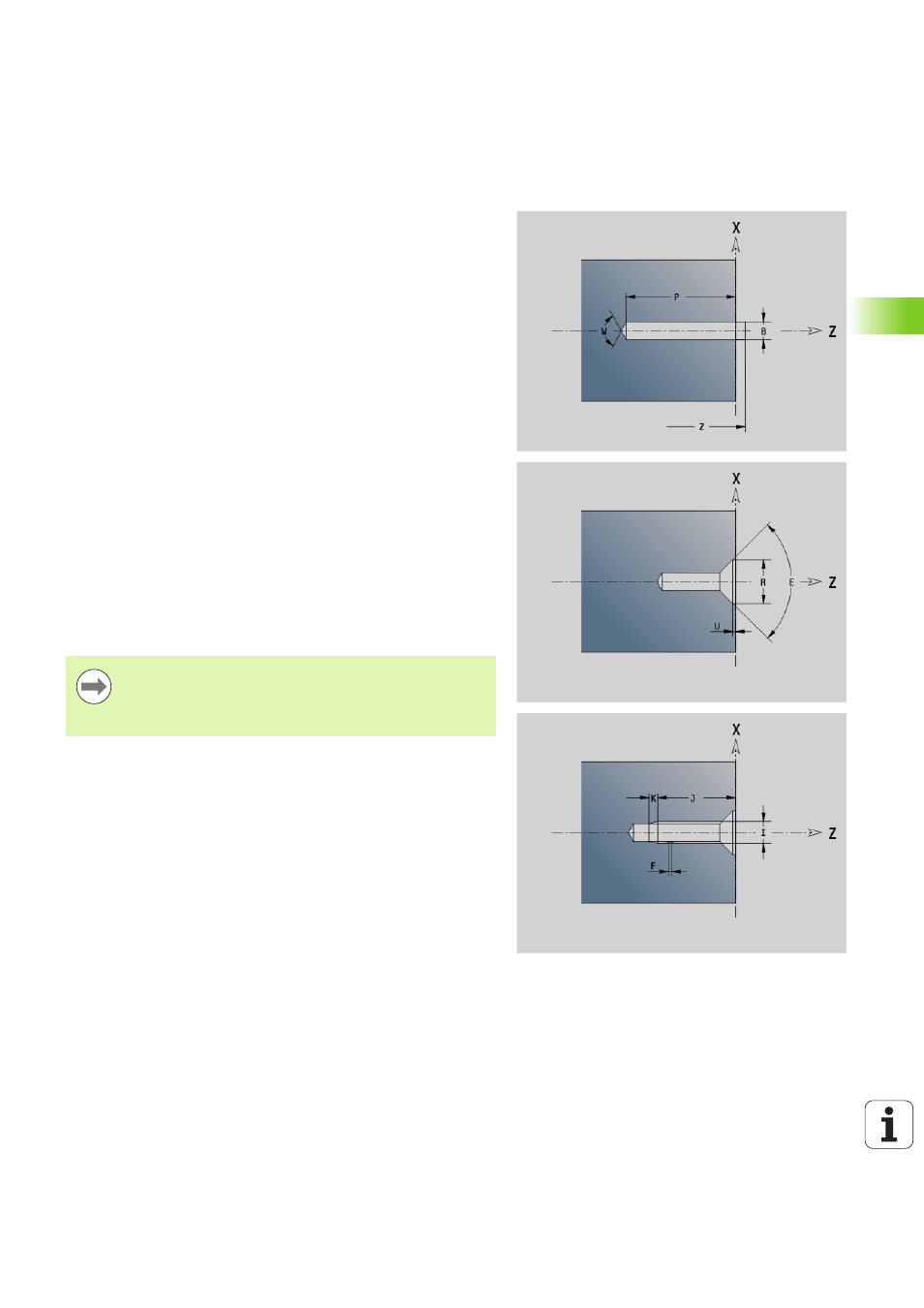

Сверление (центрическое) G49–Geo
G49 задает отдельное отверстие с зенкованием и резьбой в
центре вращения (торцовая или задняя сторона). G49-отверстие
является не частью контура, а элементом формы.
Параметр
Z
Позиция начала отверстия (опорная точка)
B
Диаметр отверстия
P
Глубина отверстия (без острия сверла)
W Угол при вершине (по умолчанию: 180°)
R
Диаметр зенкования
U
Глубина зенкования
E
Угол зенкования
I
Диаметр резьбы
J
Глубина резьбы
K
Надрезание резьбы
F
Шаг резьбы
V
Левая или правая резьба (по умолчанию: 0)
0: правая резьба
1: левая резьба
A
Угол, соответствует положению отверстия (по умолчанию:
0)
A=0°: торцовая сторона
A=180°: задняя сторона
O
Диаметр центрования
Программируйте G49 в разделе ГОТОВАЯ ДЕТАЛЬ,
а не в ВСПОМОГАТЕЛЬНОМ КОНТУРЕ,
ТОРЦЕВОЙ
или ЗАДНЕЙ СТОРОНЕ.
Выполняйте сверление G49 с помощью G71..G74.
