1.3 Идентификатор раздела программы

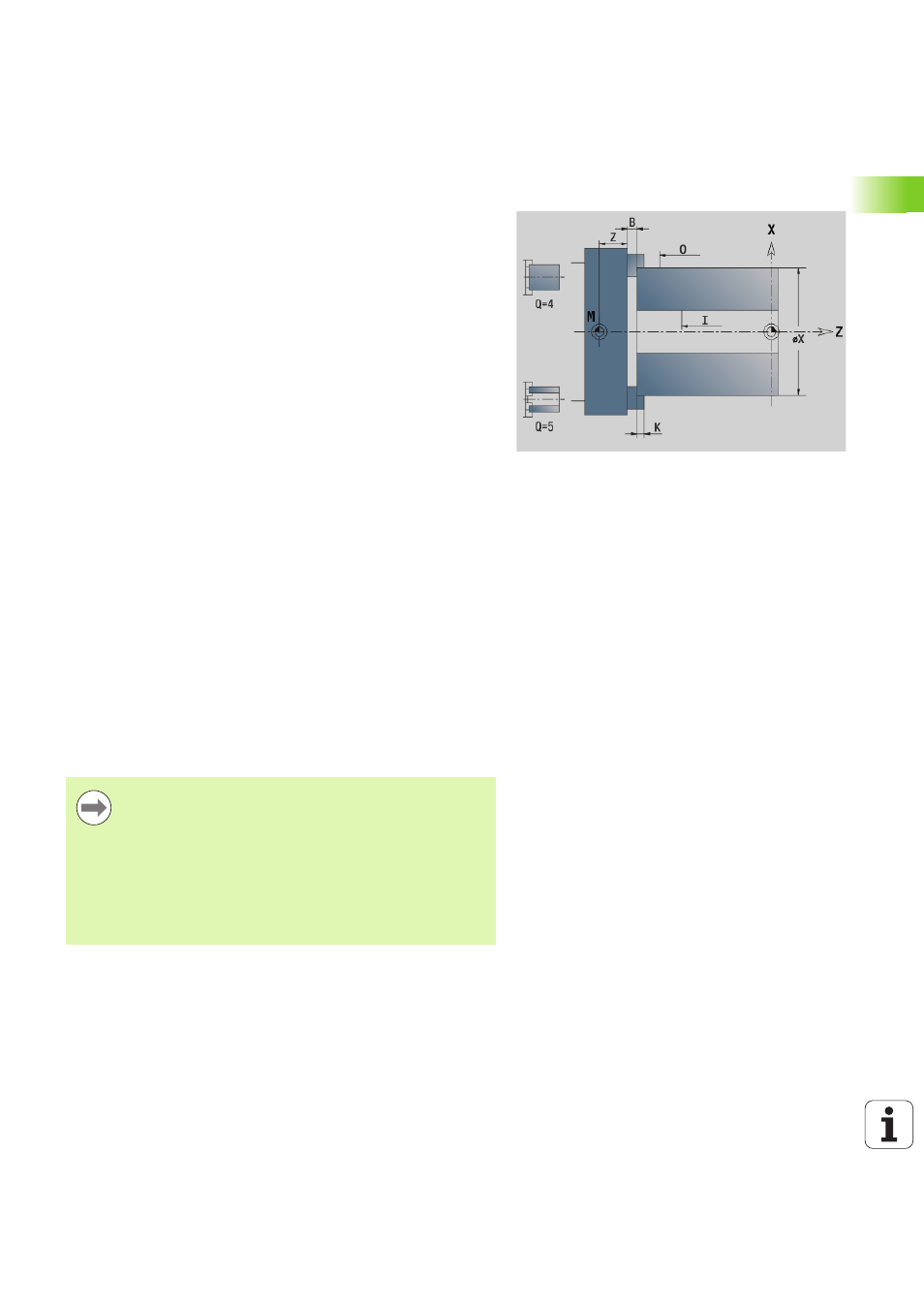

Раздел ЗАЖИМНЫЕ УСТРОЙСТВА
В разделе программы ЗАЖИМНЫЕ УСТРОЙСТВА опишите,
каким образом закреплен инструмент. Таким образом зажимные
устройства могут быть отображены в режиме моделирования. В
разделе TURN PLUS используется информация о зажимных
устройствах для расчета нулевых точек и граниз разреза при
автоматической настройке программы.
Параметр
H
Номер зажимного устройства
D
Номер шпинделя для AAG
R
Вид зажима
0: Параметр Jопределяет длину растяжения
1: Параметр Jопределяет длину зажима
Z
Позиция краев патрона
B
Натяжение зажима
J
Длины растяжения или сжатия детали (в зависимости от
типа зажима R)
O
Ограничение резания для наружной обработки
I
Ограничение резания для внутренней обработки
K
Совмещение зажима/ детали (обратите внимание на
обозначение)
X
Диаметр зажима заготовки
Q
Форма зажима
4: внешний зажим
5: внутренний зажим
V
Обработка неровностей AAG
0: Автоматические разделительные точки для
максимального и минимального диаметра
1: вал/патрон: Обработка по направлению от патрона
2: вал/торцевой поводок: Внешний контур может быть
полностью обработан
Если Вы не определите параметры Zи B , используйте
в разделе TURN PLUS при AAG (автоматической
настройке программы) следующие параметры ((см.
"список параметров пользователя" в руководстве
пользователя):
Торец патрона на главном шпинделе/
противошпинделе
Ширина зажима на главном шпинделе/
противошпинделе
