HEIDENHAIN MANUALplus 620, CNC PILOT 640 275
4.17 Циклы точения, связанные с контуром

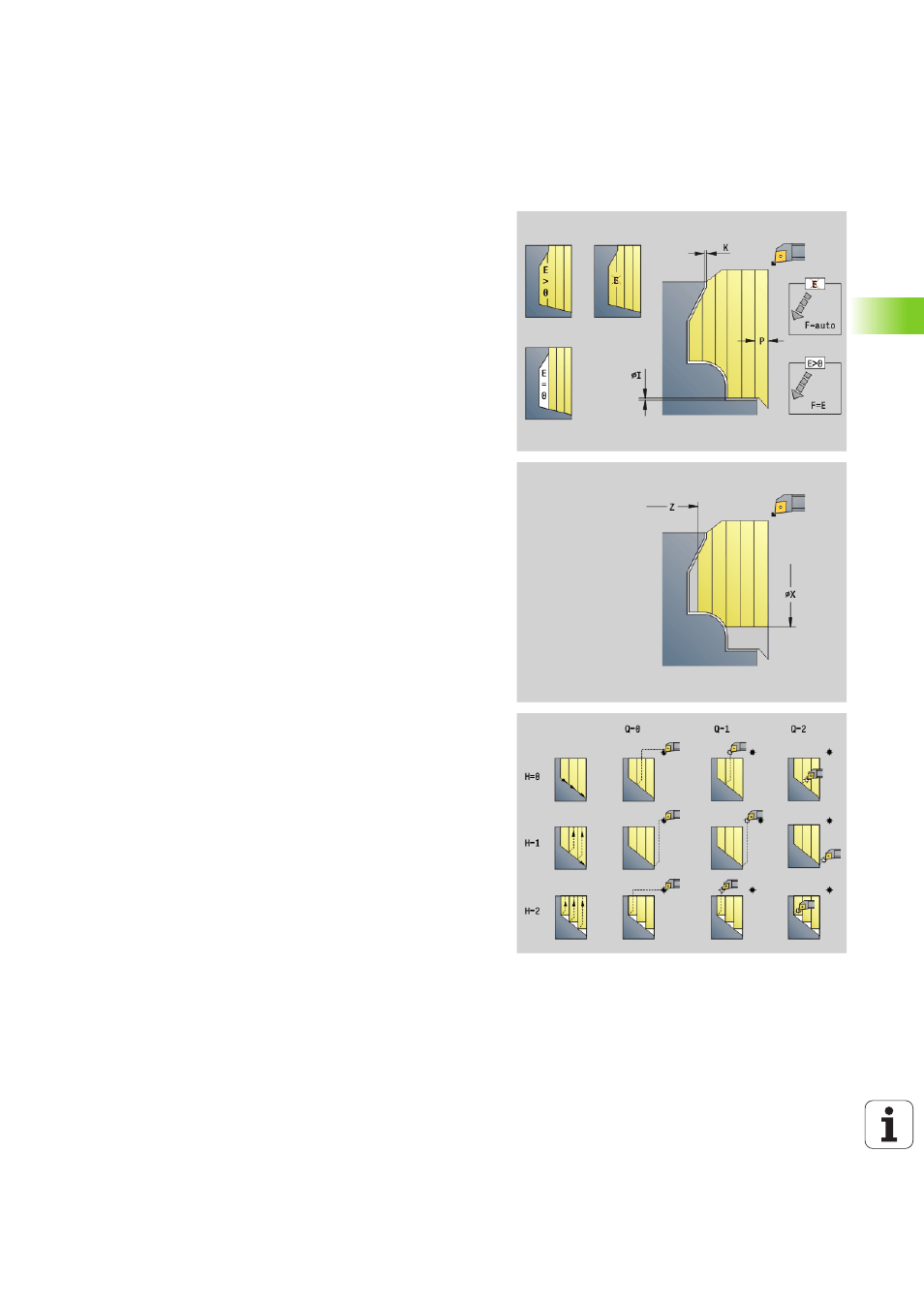

Продольная черновая обработка G820
G820 снимает стружку с определенной области контура. Вы либо
передаете ссылку на контур, который нужно обработать, в
параметры цикла, либо определяете контур напрямую после
вызова цикла (siehe „Работа с применением циклов, связанных с
контуром” auf Seite 270). Обрабатываемый контур может
содержать несколько уклонов. В другом случае поверхность
резания разделяется на несколько участков.
Параметр
ID Вспомогательный контур - идентификационный номер
обрабатываемого контура
NS Номер начального кадра (начало раздела контура)
NE Номер конечного кадра (конец раздела контура)
 NE не запрограммирован: элемент контура NS
обрабатывается в направлении определения контура.
 Запрограммировано NS=NE: элемент контура NS
обрабатывается в направлении, противоположном
направлению определения контура.
P Максимальное врезание
I Припуск в направлении X (диаметр) (по умолчанию: 0)
K Припуск в направлении Z (по умолчанию: 0)
E Поведение при врезании
 E=0: не обрабатывать ниспадающие контуры
 E\>0: подача на врезание
 Ввод отсутствует: уменьшение подачи зависит от угла
входа – максимум 50%
X Ограничение резания в направлении X (диаметр) – (по
умолчанию: ограничение резания отсутствует)
Z Ограничение резания в направлении Z (по умолчанию:
ограничение резания отсутствует)
A Угол подвода (привязка: Z-ось) – (по умолчанию: 90°/270°;
перпендикулярно оси Z)
W Угол отвода (привязка: Z-ось) – (по умолчанию: 0°/180°;
параллельно оси Z)
H Тип отвода (по умолчанию: 0)
 0: снимает стружку после каждого прохода вдоль контура
 1: поднимается под углом 45°; сглаживание контура
после последнего прохода
 2: поднимается под углом 45°; сглаживание контура не
производится
Q Тип отвода в конце цикла (по умолчанию: 0)
 0: назад к точке старта (сначала направление X, затем Z)
 1: позиционирование перед готовым контуром
 2: поднятие на безопасное расстояние и остановка
