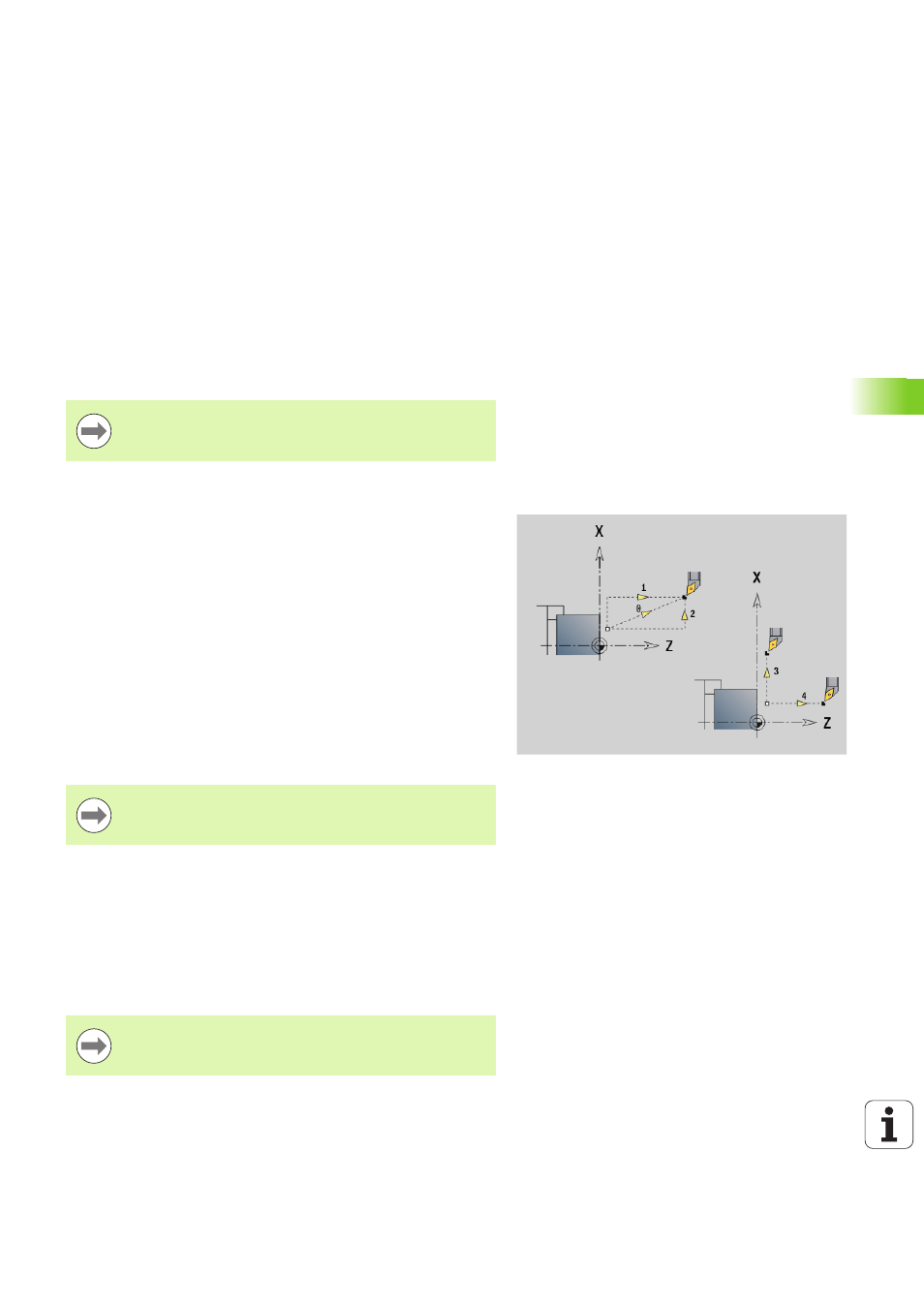

background image

HEIDENHAIN MANUALplus 620, CNC PILOT 640

529

6.5 Позиционирование

инструмента, ось Y

6.5 Позиционирование инструмента,

ось Y

Ускоренный ход G0

G0 выполняет перемещение кратчайшим путем на ускоренном

ходу к "целевой точке X, Y, Z".

Подвод в точку смены инструмента G14

G14 перемещает инструмент на ускоренном ходу в точку смены.

Координаты точки смены инструмента задаются в процессе

настройки.

Ускоренный ход в координатах станка G701

G701 выполняет перемещение кратчайшим путем на ускоренном

ходу к "целевой точке X, Y, Z".

Параметр

X

Диаметр – Заданная точка

Z

Длина – Заданная точка

Y

Длина – Заданная точка

Программирование X, Y, Z: абсолютно, в приращениях

или с самоудержанием

Параметр

Q

Последовательность (по умолчанию: 0)

0: оси X и Z перемещаются одновременно (по диагонали)

1: сначала направление X, затем Z

2: сначала направление Z, затем X

3: только направление X, направление Z остается

неизменным

4: только направление Z, направление X остается

неизменным

5: только направление Y

6: оси X, Y и Z перемещаются одновременно (по

диагонали)

При Q=0...4 ось Y не перемещается.

Параметр

X

Конечная точка (диаметр)

Y

Конечная точка

Z

Конечная точка

"X, Y, Z" относятся к нулевой точке станка и к базовой

точке суппорта.
