DIN-программирование для оси Y
6.3 Контуры плоскости YZ
Дуга окружности плоскости YZ G182-/G183-Geo
G182/G183 задает дугу окружности контура в плоскости YZ.

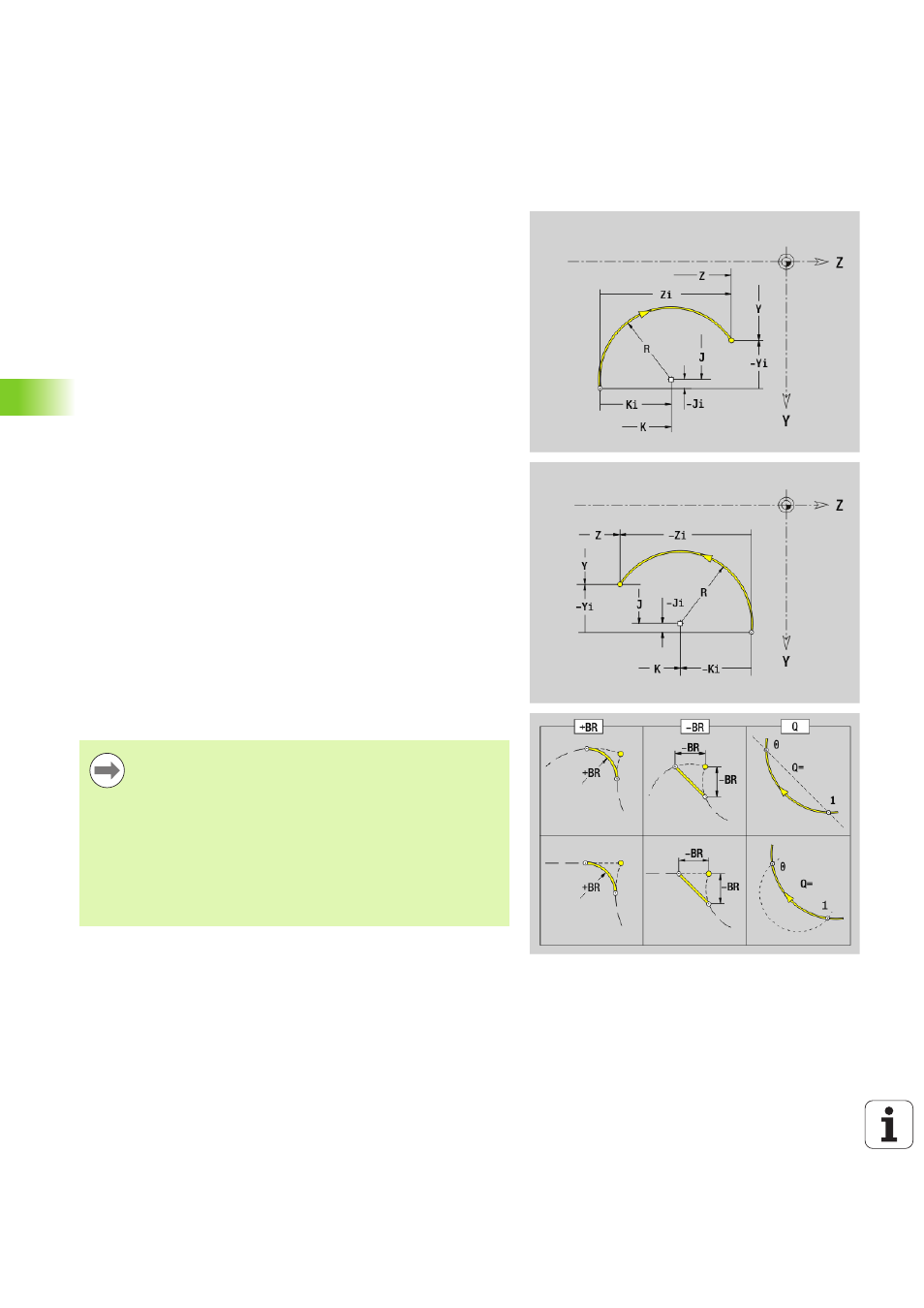

Направление вращения: см. вспомогательный рисунок
Параметр
Y
Конечная точка (радиус)
Z
Конечная точка
R
Радиус
J
Центр (направление Y)
K
Центр (направление Z)
Q
Точка пересечения. Конечная точка, если дуга пересекает
прямую или дугу окружности (по умолчанию: 0):
0: ближняя точка пересечения
1: дальняя точка пересечения
BR
Фаска/скругление. Задает переход к следующему
элементу контура. Программируйте теоретическую
конечную точку, если вводится фаску/скругление.
Значение не введено: плавный переход
BB=0: не плавный переход
BR\>0: радиус скругления
BR<0: ширина фаски
PZ
Конечная точка (полярный радиус; привязка: нулевая
точка заготовки )
W
Конечная точка (полярный угол; привязка: нулевая точка
заготовки )
PM
Центр (полярный радиус; привязка: нулевая точка
заготовки )
WM Центр (полярный угол; привязка: нулевая точка заготовки )
AR
Стартовый угол (угол касательной к оси вращения)
AN
Конечный угол (угол касательной к оси вращения)
Программирование
Y, Z: абсолютно, в приращениях, с самоудержанием
или "?"
J, K: абсолютно или в приращениях
PZ, W, PM, WM: абсолютно или в приращениях
ARi: Угол к предыдущему элементу
ANi: Угол к последующему элементу
Конечная точка не должна совпадать с начальной
точкой (неполная окружность).
