Юниты smart.Turn
2.3 Юниты – Прорезка
Юнит "Прорезка контура, непосредственный
ввод контура"
Юнит производит нарезку стружки контура с описанными
параметрами аксиально/радиально.
Имя юнита: G860_G80 / Цикл: G860 (смотри страница 283)
На основе данных инструмента Система ЧПУ распознает, идет
радиальная или аксиальная прорезка.
Доступ к технологической базе данных:
Тип обработки: прорезка контура
Параметры, на которые оказывается влияние:
F, S, E

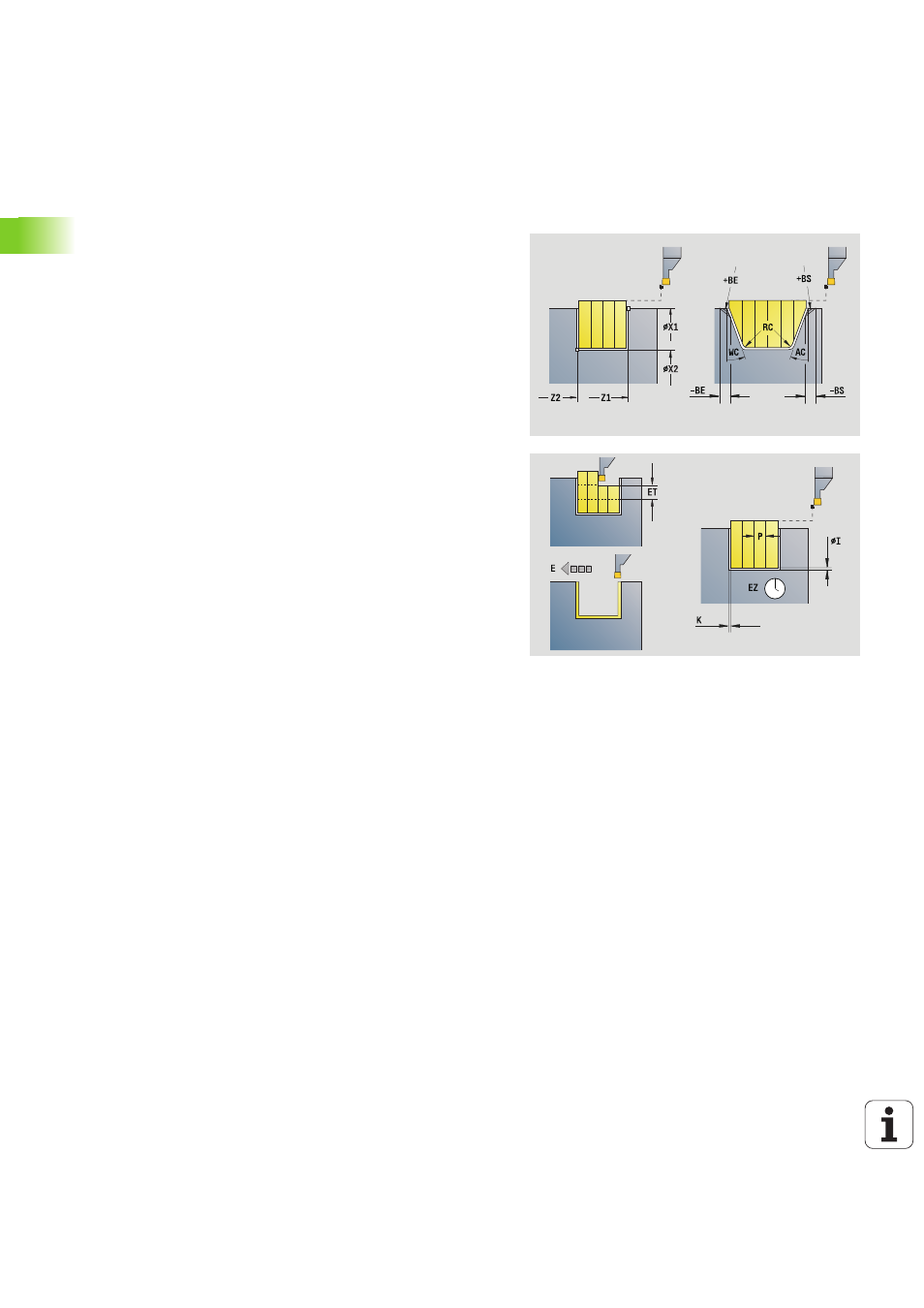

Форма контура:
RI, RK
Размеры заготовки в направлениях Х и Z.
Другие параметры формы Контур: смотри страница 62
Форма Цикл
Q
Черновая/чистовая обработка (варианты протекания
процесса)
0: черновая и чистовая обработка
1: только черновая обработка
2: только чистовая обработка
I, K
Припуск в направлении Х, Z (I: диаметр)
ET
Глубина прорезки
P
Ширина прорезки (по умолчанию: 0,8 x ширина
инструмента)
E
Подача на чистовую обработку: другая подача, которая
применяется только для процесса чистовой обработки.
EZ
Время выдержки после прорезки (по умолчанию: время
одного поворота шпинделя)
D
Обороты на основании прорези
DQ
Количество циклов прорезки
DX, DZ Интервал для следующей прорезки, направление Х, Z
Дополнительные формы: смотри страница 60
