HEIDENHAIN MANUALplus 620, CNC PILOT 640

585

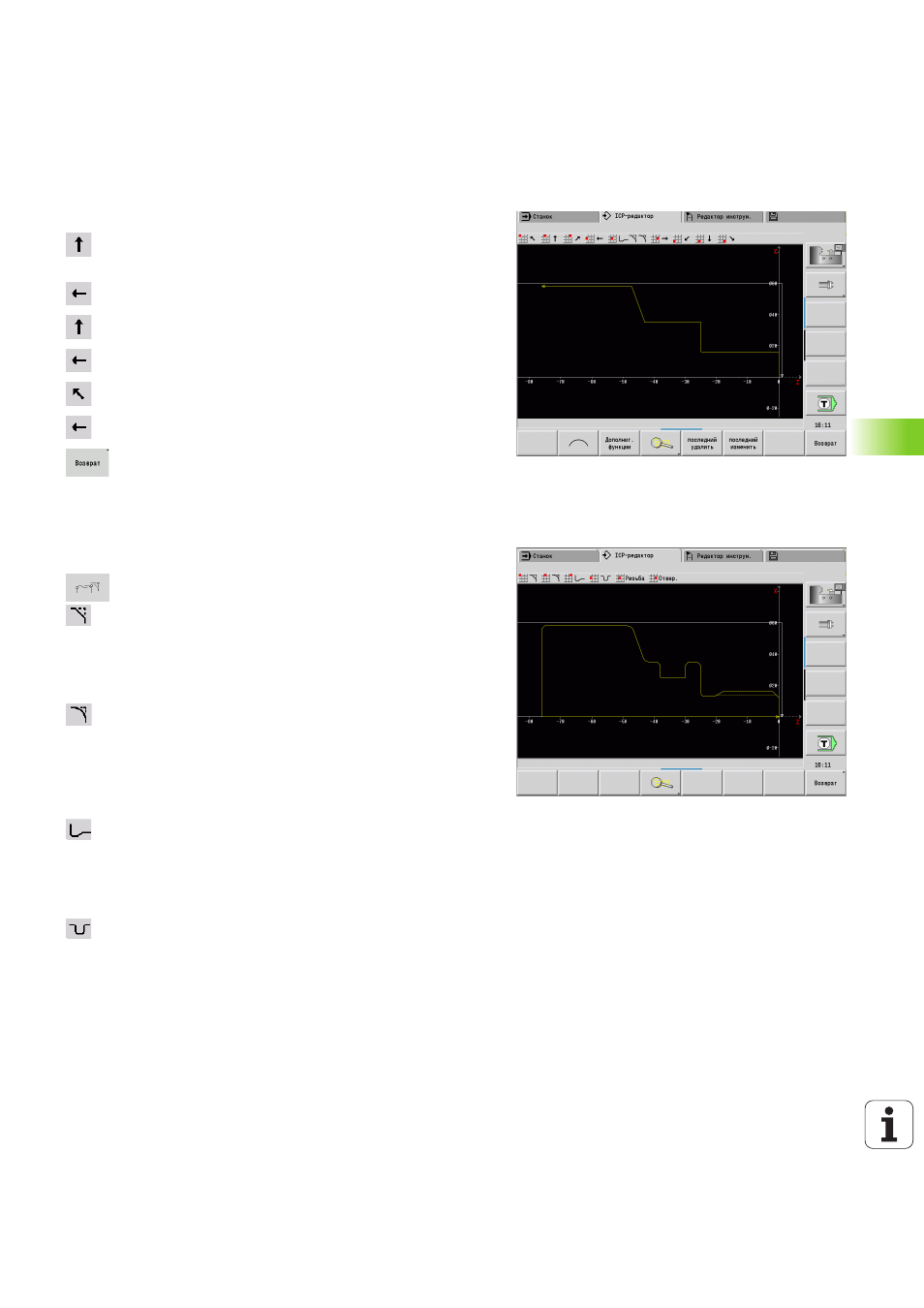

7.5 Пример

Определение основного контура

Выберите "ICP \> Готовая деталь ( \>Контур)"

Введите начальную точку контура X = 0; Z = 0 и

конечную точку элемента X = 16

введите Z = -25

введите X = 35

введите Z = -43

введите X = 58; W = 70

введите Z = -76

Нажатие клавиши "Назад": переход на уровень

меню назад.

Определение элементов формы

Фаска "Угол резьбовой цапфы":

Выберите элементы формы

Выберите "Форма \> Фаска"

Выделите "Угол резьбовой цапфы"

Диалоговое окно "Фаска": ширина фаски = 3 мм

Скругления:

Выберите "Форма \> Скругления"

Выделите "Углы для скругления"

Диалоговое окно "Скругление": радиус скругления

= 2 мм

Выточка:

Выберите "Форма \> Выточка \> Выточка формы G"

Выделите "Углы для выточки"

Диалоговое окно "Форма выточки DIN 76"

Прорезка:

Выберите "Форма \> Прорезка \> Прорезка

стандарт / G22"

Выделите "Базовый элемент для прорезки"

Диалоговое окно "Прорезка стандарт / G22":

Внутренние углы (Z)= 25 мм

Внутренние углы (Ki) = –8 мм

Диаметр прорезки = 25 мм

Внешний радиус/фаза (B) = -1 мм
