168

smart.Turn-юниты для оси Y

3.1 Юниты – Сверление, ось Y

3.1 Юниты – Сверление, ось Y

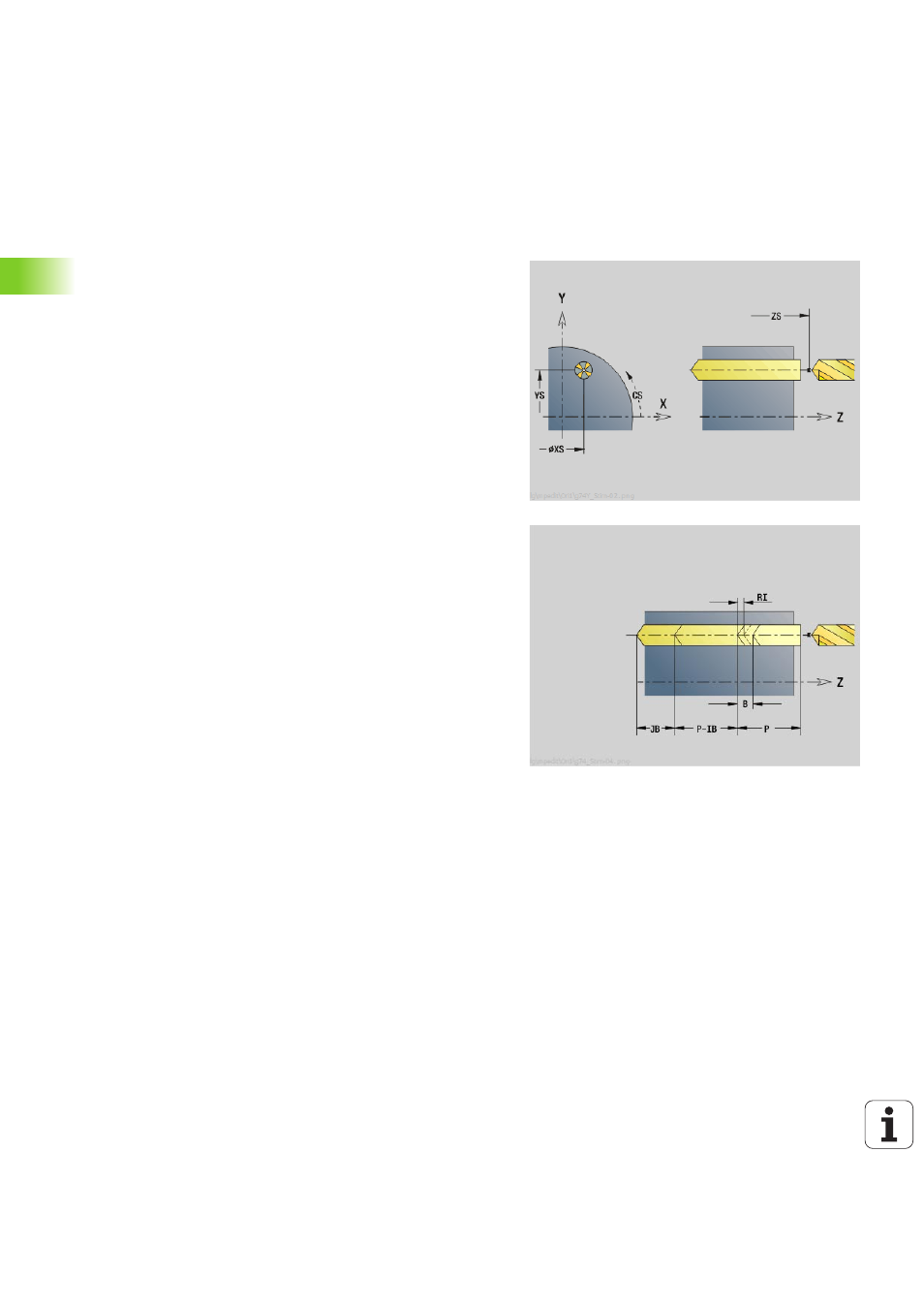

Юнит "ICP сверление, ось Y"

Юнит выполняет одно отверстие или группу отверстий на

плоскости XY или YZ. Координаты отверстий, а также другие

данные задаются с помощью ICP.
Имя юнита: G74_ICP_Y / Цикл: G74 (смотри страница 332)

Доступ к технологической базе данных:

Тип обработки: сверление

Параметры, на которые оказывается влияние:

F, S

Параметры формы Шаблон
FK

смотри страница 62

NS

Номер стартового кадра контура

Параметры формы Цикл
E

Время выдержки в конце отверстия (по умолчанию: 0)

D

Возврат на

0: ускоренный ход

1: подача

V

Уменьшение подачи

0: без уменьшения

1: в конце отверстия

2: в начале отверстия

3: в начале и конце отверстия

AB

Длина засверливания/просверливания (расстояние для

сокращения подачи)

P

1. глубина сверления

IB

Значение уменьшения глубины сверления

JB

Минимальная глубина сверления

B

Расстояние отвода

RI

Внутреннее безопасное расстояние. Расстояние для

повторного подвода внутри отверстия (по умолчанию:

безопасное расстояние SCK).

RB

Плоскость возврата (по умолчанию: назад к стартовой

позиции или на безопасное расстояние)

Дополнительные формы:смотри страница 60
