322 DIN-программирование
4.21 Циклы выточек

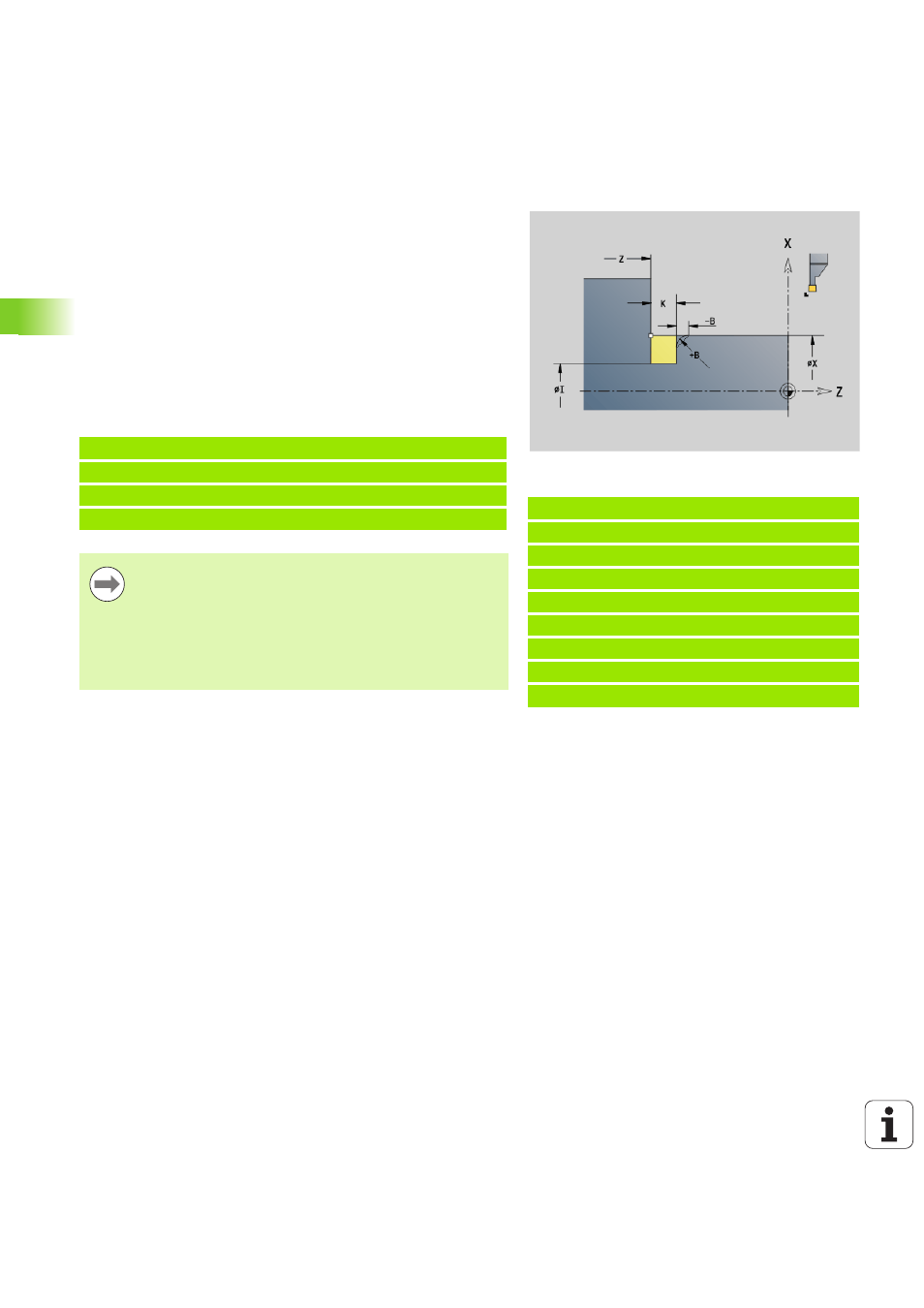

Выточка формы U G856
G856 изготавливает выточку и выполняет чистовую обработку
прилегающей плоской поверхности. Изготавливается на выбор
фаска или скругление.
Позиция инструмента после отработки цикла: точка старта цикла
Последующие кадры вызова цикла
Пример: G856
%856.nc
[G856]
N1 T3 G95 F0.23 G96 S248 M3
N2 G0 X60 Z2
N3 G856 I47 K7 B1
N4 G0 X50 Z-30
N5 G1 X60
N7 G80
КОНЕЦ
Параметр
I Глубина выточки (по умолчанию: таблица норм)
K Длина выточки (по умолчанию: таблица норм)
B Фаска/скругление:
 B\>0: радиус скругления
 B<0: ширина фаски
N.. G856 I.. K... /вызов цикла
N.. G0 X.. Z.. /угол выточки
N.. G1 X.. /конечная точка плоская поверхность
N.. G80 /Конец описания контура
 Выточка изготавливается только в прямоугольных,
параллельных оси углах контура на продольной оси.
 Выполняется коррекция радиуса режущей кромки.
 Припуски: не учитываются
 Если ширина режущей кромки инструмента не
определена, то "K" принимается в качестве ширины
кромки.
