62
Юниты smart.Turn
2.1 Юниты sm
art.Turn

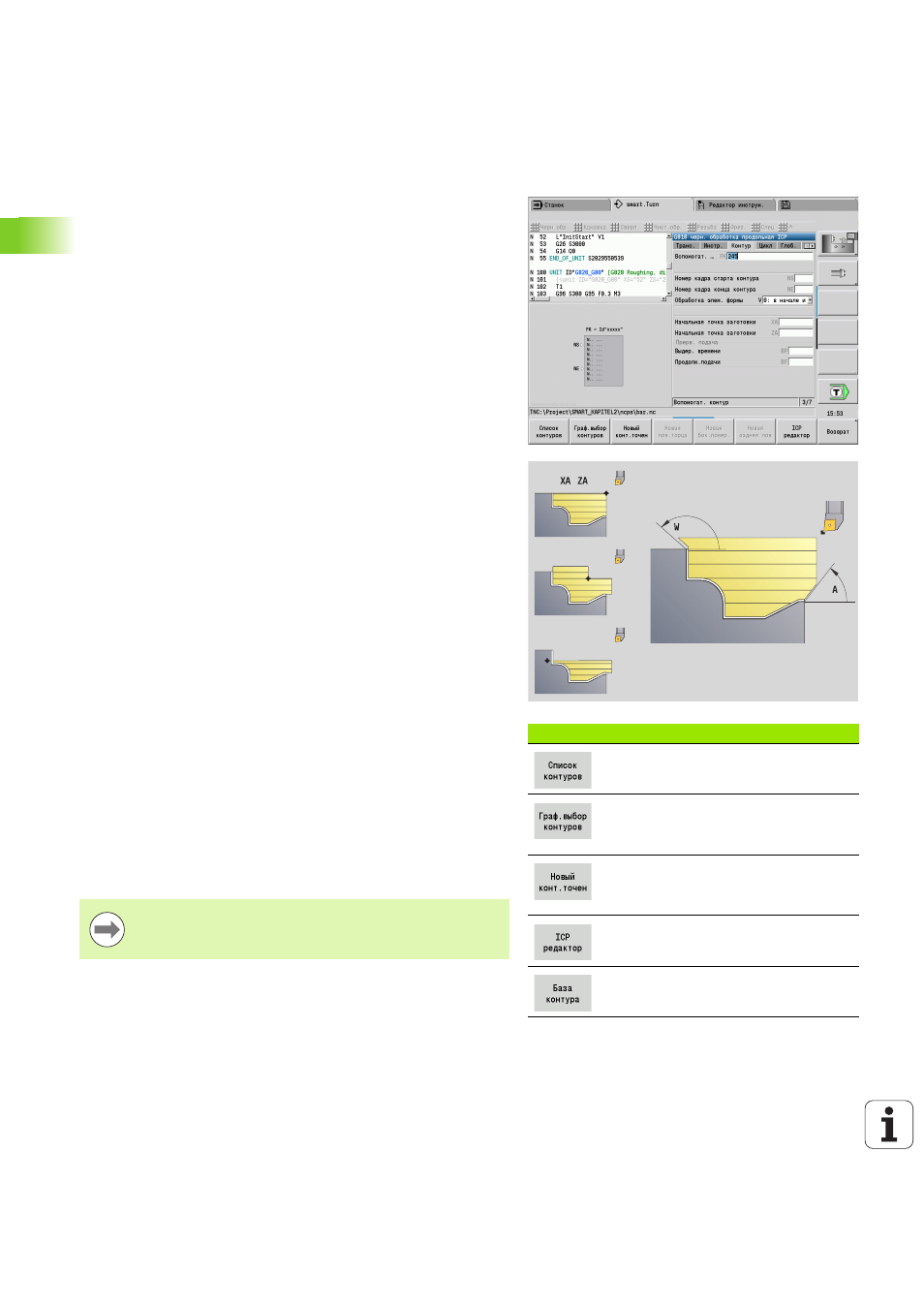

Форма контура
В данной форме определяются контуры, которые необходимо
обработать. Существует различие между прямым заданием
контура (G80) и указанием на внешнее задание контура (раздел
ГОТОВАЯ ДЕТАЛЬ или ВСПОМОГАТЕЛЬНЫЙ КОНТУР).
Клавиши Softkey в ICP-форме контура
Открывает список заданных в
программе контуров.
Отображает все заданные контуры в
графическом окне. Выбор
производится клавишей курсора.
Запускает ICP-Editor. Вначале
задайте в FK желаемое
наименование контура.
Запускает ICP-редактор вместе с
действующим выбранным контуром.
Открывает графическое окно для
выбора участка контура для NS и NE.
Параметры задания контура ICP
FK
Вспомогательный контур: имя обрабатываемого
контура.
Можно выбрать существующий контур или заново
описать контур с ICP.
NS
Номер начального кадра контура: начало раздела
контура
NE
Номер конечного кадра контура: конец раздела контура
NE не запрограммирован: элемент контура NS
обрабатывается в направлении определения контура.
Запрограммировано NS=NE: элемент контура NS
обрабатывается в направлении, противоположном
направлению определения контура.
V
Обработка элементов формы (по умолчанию: 0)
Обрабатывается фаска/скругление:
0: в начале и в конце контура
1: в начале контура
2: в конце контура
3: без обработки
4: обрабатывается только фаска/скругление - не
основной элемент. (Условие: отрезок контура с одним
элементом)
XA, ZA Начальная точка заготовки (действует только тогда,
когда заготовка не запрограммирована):
XA, ZA не запрограммированы: контур заготовки
рассчитывается из позиции инструмента и ICP-
контура.
XA, ZA запрограммированы: задание угловой точки
заготовки.
BP
Длительность паузы: промежуток времени для
прерывания движения подачи. Благодаря прерванной
подаче ломается стружка.
BF
Длительность подачи: интервал времени до следующей
паузы. Благодаря прерванной подаче ломается стружка.
Приведенные клавиши Softkey активны только в том
случае, если курсор находится в поле FK или,
соответственно, NS или NE.
