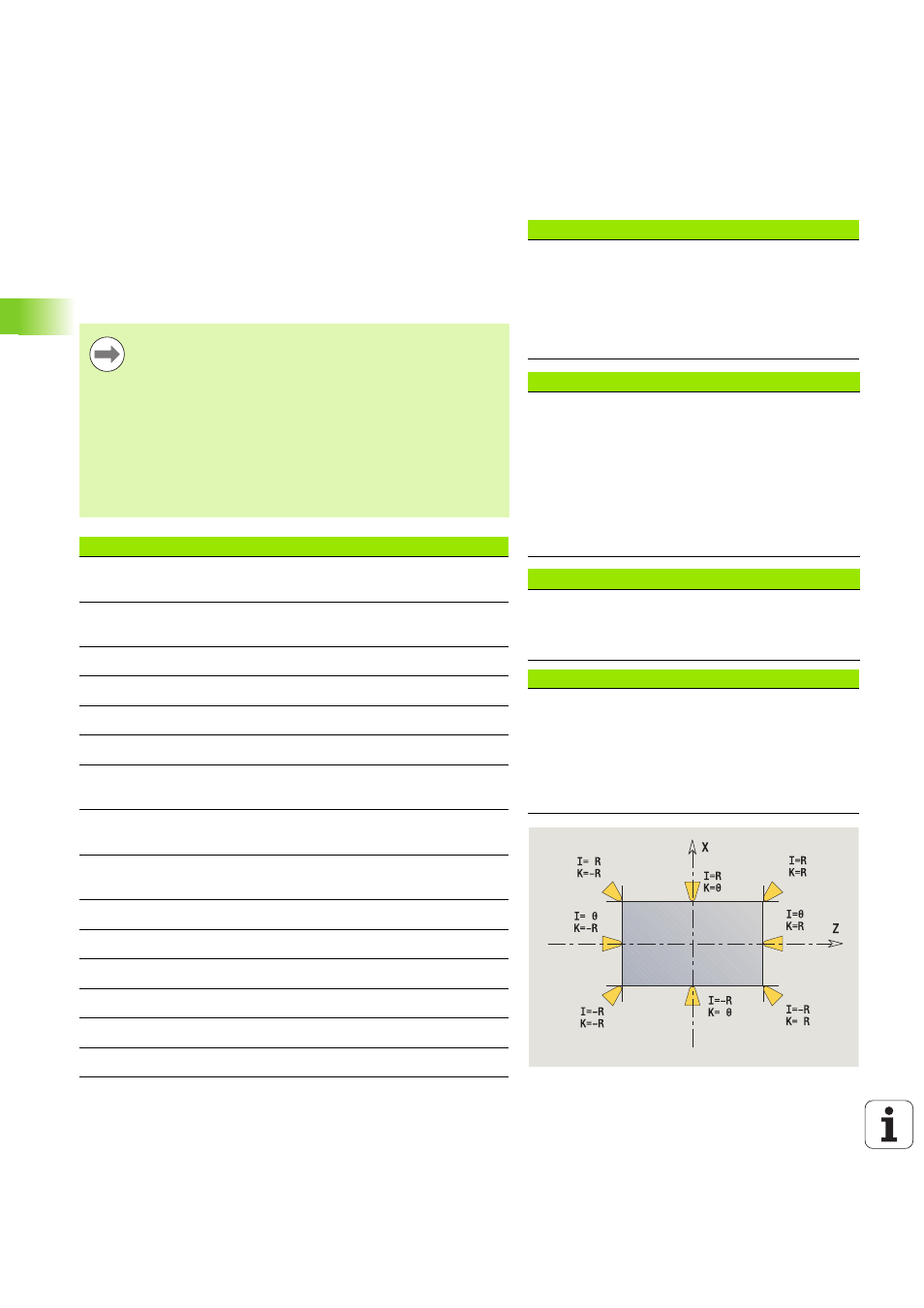

412

DIN-программирование

4.31 Программиро

вание переменных

Чтение данных инструмента

Применяйте следующий синтаксис для чтения данных

инструментов. При этом вы получите доступ только к

инструментам, которые на данный момент внесены в список

револьвера.
Если задана цепь замен, то программируйте "первый инструмент"

цепи. Система ЧПУ определяет данные "активного инструмента".

Доступ к данным инструмента револьвера
Синтакс

ис:

#wn(select)

n = номер места револьвера

n = 0 для действующего

инструмента

select = распознавание читаемой

информации

Направление основной обработки
#wn(HR) Направления основной обработки:

0: не определено

1: +Z

2: +X

3: –Z

4: –X

5: +/–Z

6: +/–X

Отработка
#wn(AS) Выполнение

1: справа

2: слева

Положение инструмента
#wn(WL) Положение инструмента (привязка:

направление обработки

инструмента):

0: на контуре

1: справа от контура

– 1: слева от контура

Информацию об инструменте Вы также можете

напрямую запросить, используя идентификационный

номер. Например, это может потребоваться в

отсутствии регулировки револьверной головки. При

этом Вам следует ввести запятую и

идентификационный номер инструмента позади

интересующего Вас обозначения, например #l1 = #w1(

Z, "001").
Если Вам требуется информация текущего

инструмента, то программирование #w0(select)

достаточно.

Идентификаторы информации по инструментам
#wn(ID)

Идентификационный номер инструмента (In

TextVariable (#xn) указать)

#wn(PT)

Ключ P инструмента *10 (например, 12.3 переходит

в 123)

#wn(WT)

Тип инструмента, 3 знака

#wn(WTV) 1. Место типа инструмента

#wn(WTH) 2. Место типа инструмента

#wn(WTL) 3. Место типа инструмента

#wn(NL)

Полезная длина (внутренние точильные и

сверлильные инструменты)

#wn(HR)

Направление основной обработки (см. таблицу

справа)

#wn(NR)

Направление дополнительной обработки для

токарных инструментов

#wn(AS)

Выполнение (см. справа)

#wn(ZZ)

Количество зубцов (фрезерные инструменты)

#wn(RS)

Радиус лезвия

#wn(ZD)

Диаметр цапфы

#wn(DF)

Диаметр фрезы

#wn(SD)

Диаметр стержня
