DIN-программирование
4.2 Описание заготовки
4.2 Описание заготовки

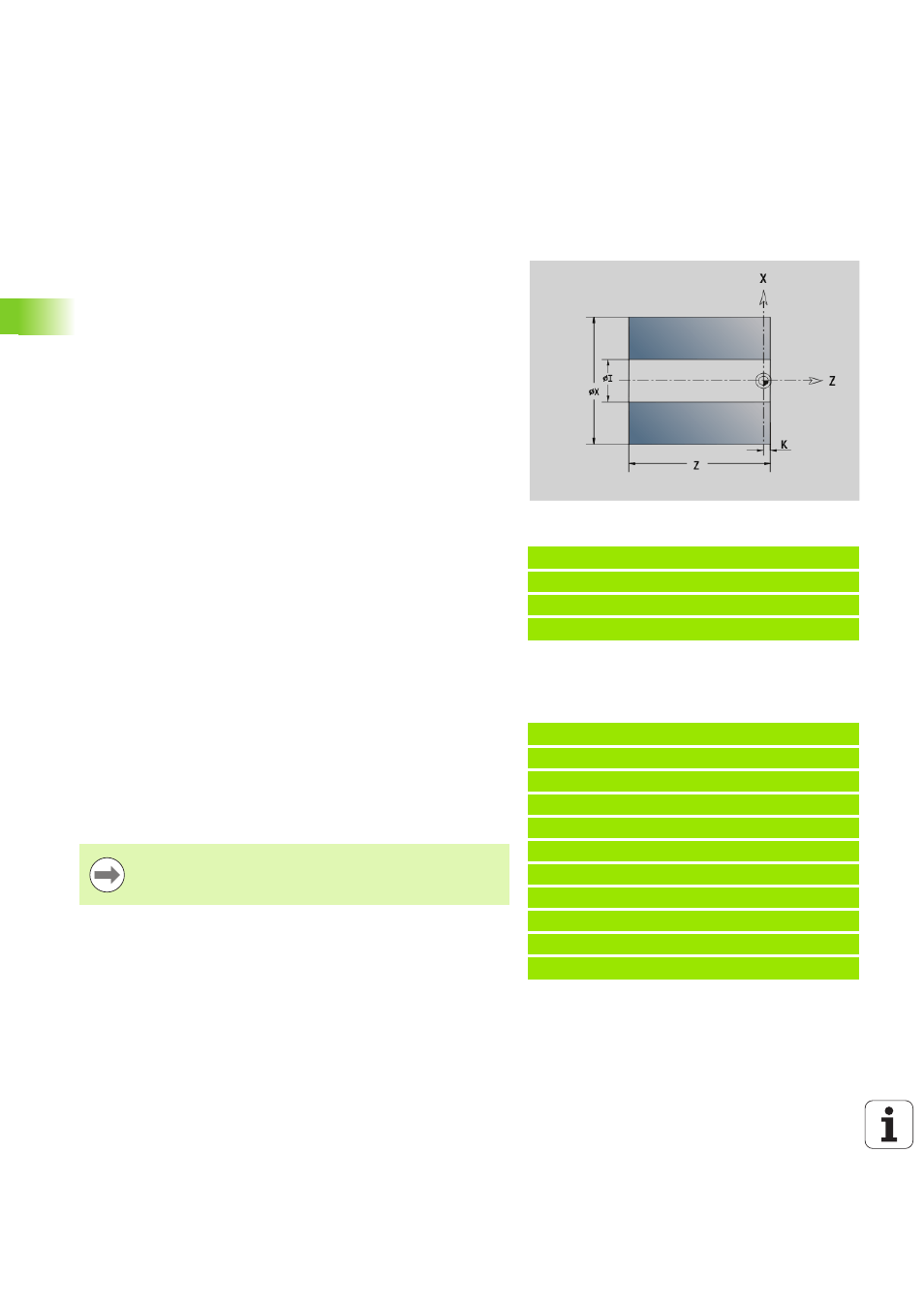

Зажимной патрон цилиндр/труба G20-Geo
G20 задает контур цилиндра/полого цилиндра.
Отливка G21-Geo
G21 генерирует контур заготовки из контура готовой детали с
прибавлением "эквидистантного припуска Р".
Пример: G20-Гео
. . .
ROHTEIL (ЗАГОТОВКА)
N1 G20 X80 Z100 K2 I30 [полый цилиндр]
. . .
Параметр
X
Диаметр цилиндра/полого цилиндра
Диаметр описанной окружности при многогранной
заготовке
Z
Длина заготовки
K
Правая грань (расстояние нулевая точка заготовки - правая
грань)
I
Внутренний диаметр полых цилиндров
Пример: G21-Geo
. . .
ROHTEIL (ЗАГОТОВКА)
N1 G21 P5 Q1 [заготовка отливки]
. . .
FERTIGTEIL (ГОТ. ДЕТАЛЬ)
N2 G0 X30 Z0
N3 G1 X50 BR-2
N4 G1 Z-40
N5 G1 X65
N6 G1 Z-70
. . .
Параметр
P
Равноудаленный припуск (привязка: контур готовой детали)
Q
Отверстие Д/Н (по умолчанию: 0)
0: без отверстия
1: с отверстием
G21 может использоваться для описания
"вспомогательной заготовки".
