HEIDENHAIN MANUALplus 620, CNC PILOT 640
317
4.21 Циклы выточек
4.21 Циклы выточек

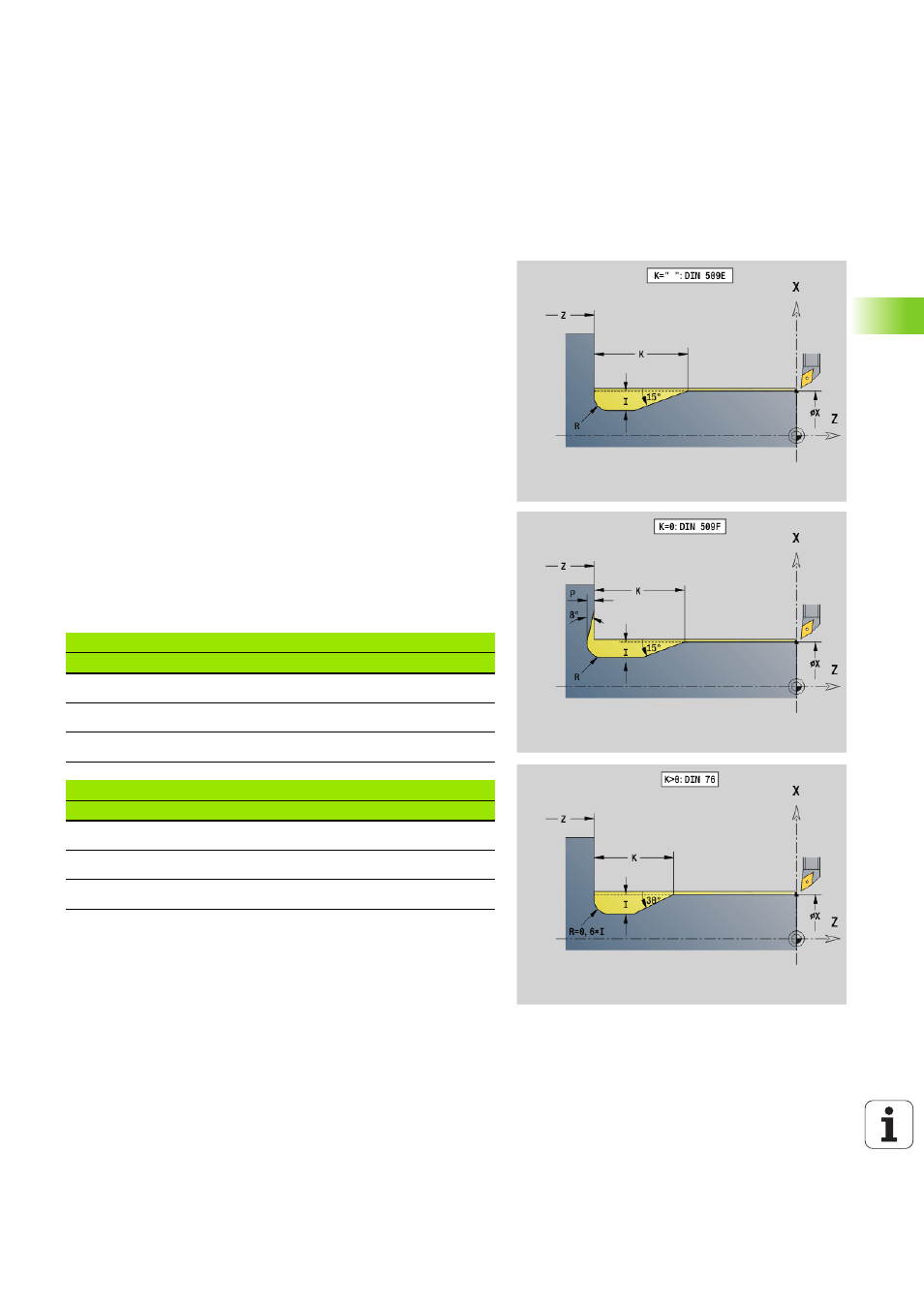

Цикл выточки G85
G85 изготавливает выточки согласно DIN 509 E, DIN 509 F и DIN
76 (выточка резьбы).
G85 обрабатывает передний цилиндр, если инструмент
установлен на диаметр X "перед" цилиндром.
Скругление резьбовой выточки производится с радиусом 0,6 * I.
I = глубина выточки
K = ширина выточки
R = радиус выточки
P = поперечная глубина
Угол выточки для выточки DIN 509 E и F: 15°
Поперечный угол для выточки DIN 509 F: 8°
Параметр
X
Целевая точка (диаметр)
Z
Целевая точка
I
Глубина (радиус)
DIN 509 E, F: припуск для шлифования (по умолчанию: 0)
DIN 76: глубина выточки
K
Ширина и тип выточки
K не введен: DIN 509 E
K=0: DIN 509 F
K\>0: ширина выточки для DIN 76
E
Уменьшенная подача для изготовления выточки (по
умолчанию: активная подача)
Параметры выточки DIN 509 E
Диаметр
I
K
R
<= 18
0,25
2
0,6
\> 18 – 80
0,35
2,5
0,6
\> 80
0,45
4
1
Параметры выточки DIN 509 F
Диаметр
I
K
R
P
<= 18
0,25
2
0,6
0,1
\> 18 – 80
0,35
2,5
0,6
0,2
\> 80
0,45
4
1
0,3
