HEIDENHAIN MANUALplus 620, CNC PILOT 640 83
2.4 Ю
ниты – Сверление по центру

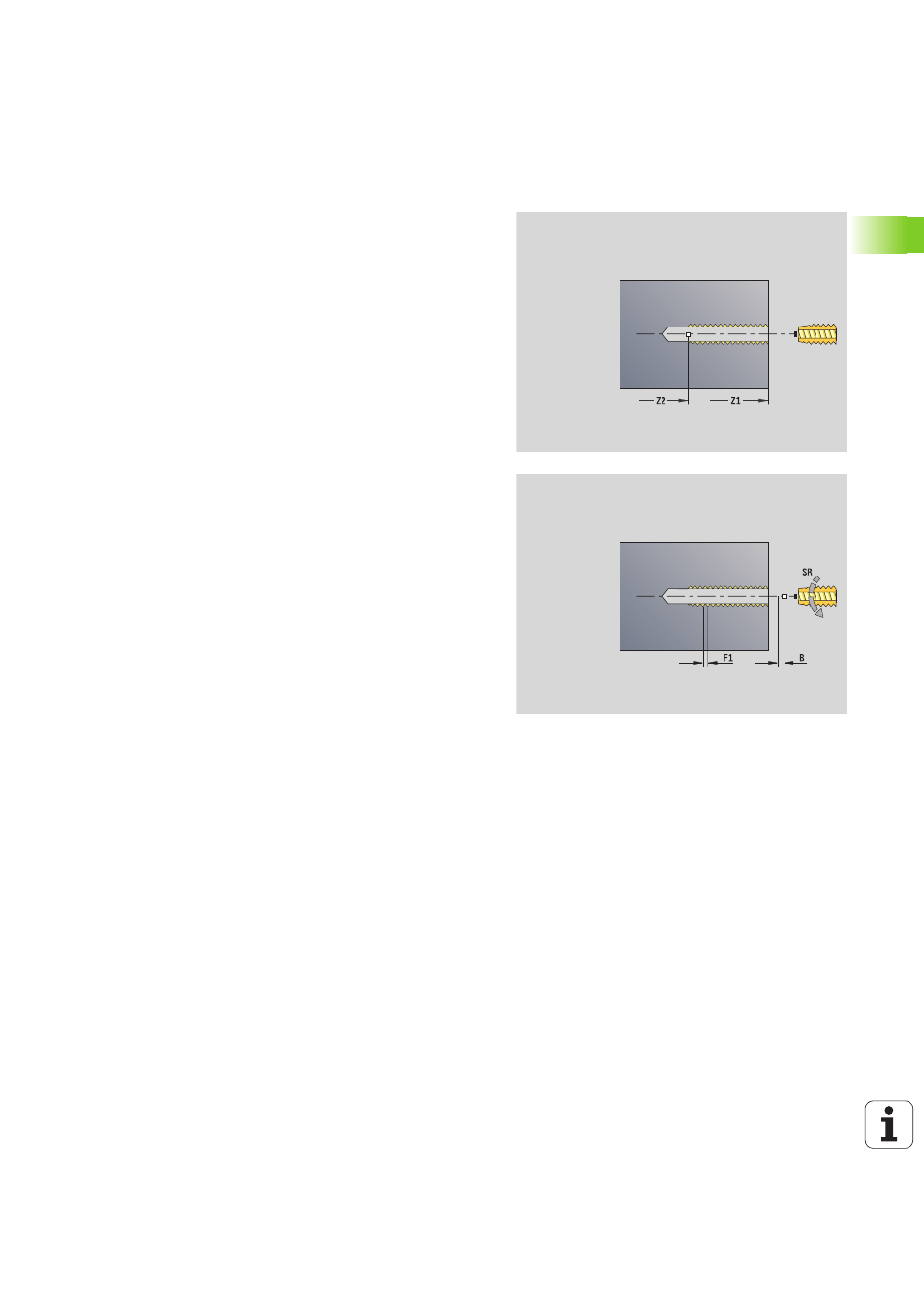

Юнит "Нарезание резьбы по центру"
Юнит нарезает аксиальную резьбу при помощи неподвижных
инструментов.
Имя юнита: G73_Gew_ZENTR / Цикл: G73 (смотри страница 329)
Длина выхода L: используйте этот параметр для цанговых
зажимов с компенсацией длины. На основе глубины резьбы,
запрограммированного шага и "длины выхода" цикл рассчитывает
новый номинальный шаг. Номинальный шаг немного меньше
шага метчика. При выполнении резьбы сверло вытягивается из
зажимного патрона на "длину выхода". Таким образом
увеличивается срок службы метчиков.
Доступ к технологической базе данных:
 Тип обработки: нарезание резьбы
 Параметры, на которые оказывается влияние: S
Форма Цикл
Z1
Стартовая точка сверления
Z2 Конечная точка сверления
NS Номер стартового кадра контура
X Точка начала сверления (размер диаметра) –
(Диапазон: –2 мм < X < 2 мм; по умолчанию: 0)
F1 Шаг резьбы
B Длина захода
L Длина выхода при использовании зажимных цанг с
компенсацией длины (по умолчанию: 0)
SR Частота вращения возврата (по умолчанию: частота
вращения сверла)
SP Глубина ломки стружки
SI Расстояние отвода
Дополнительные формы: смотри страница 60
