HEIDENHAIN MANUALplus 620, CNC PILOT 640 381
4.27 Циклы гравировки

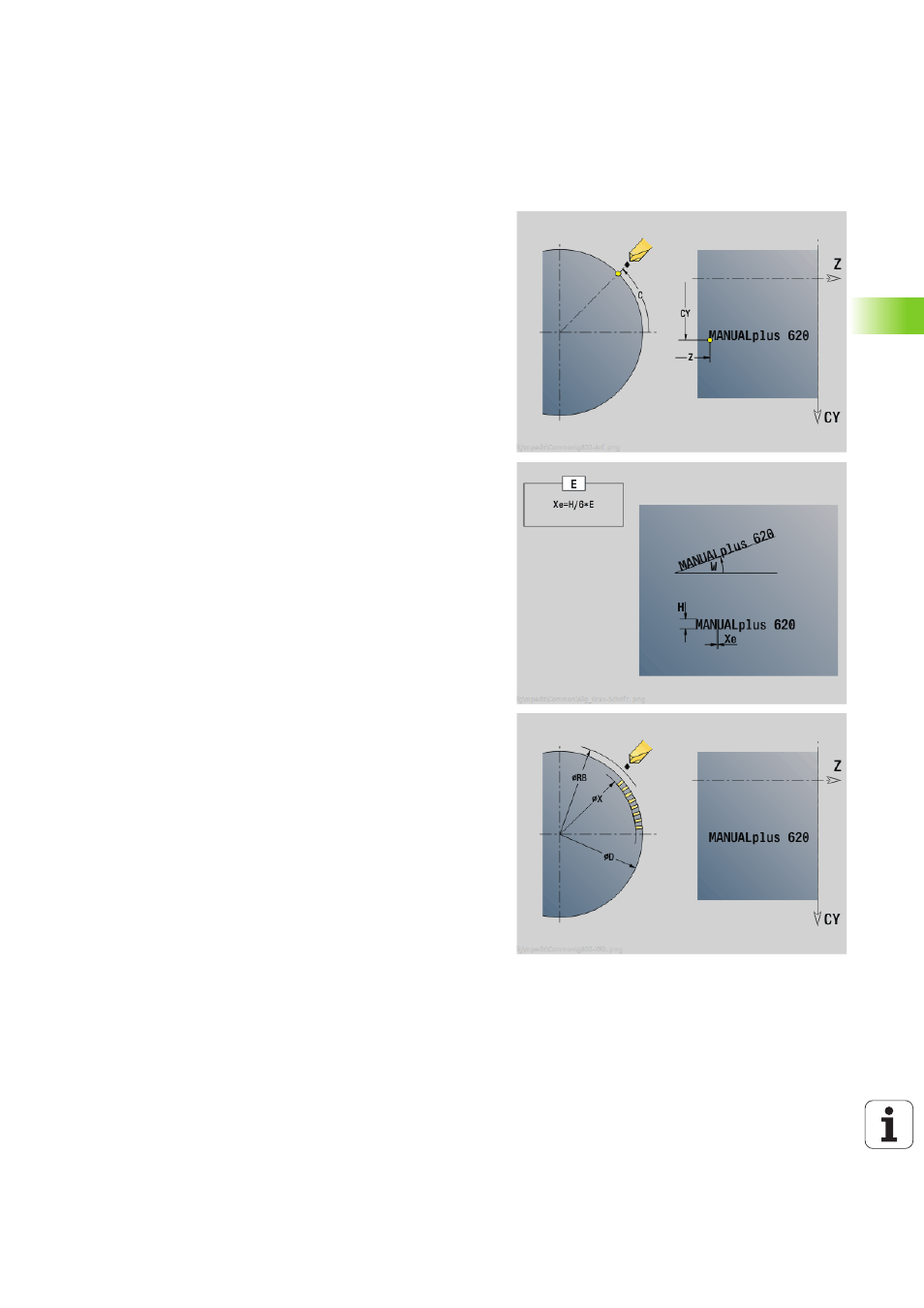

Гравировка на поверхности образующей G802
G802 гравирует последовательность символов в линейном
порядке на боковой поверхности. Таблица символов и
дополнительная информация: смотри страница 378
Циклы гравируют начиная со стартовой позиции, или
соответственно с активной позиции, если не задана стартовая.
Пример: если одна надпись гравируется с несколькими вызовами,
задайте сначала при первом вызове стартовую позицию. Другие
вызовы программируются без стартовой позиции.
Параметр
Z Начальная точка
C Начальный угол
CY Начальная точка
X Конечная точка (диаметр). Позиция Х, с которой
начинается фрезерование.
RB Плоскость отвода. Позиция Х, на которую производится
отвод для позиционирования.
ID Текст, который должен быть выгравирован
NF Номер символа. ASCII-код гравируемого символа
W Угол наклона
H Высота шрифта
E Коэффициент удаления (расчет: смотри рис.)
D Диаметр привязки
F Коэффициент подачи на врезание (подача на врезание =
текущая подача * F)
