298
DIN-программирование
4.18 Определен
ия контура в части обработки

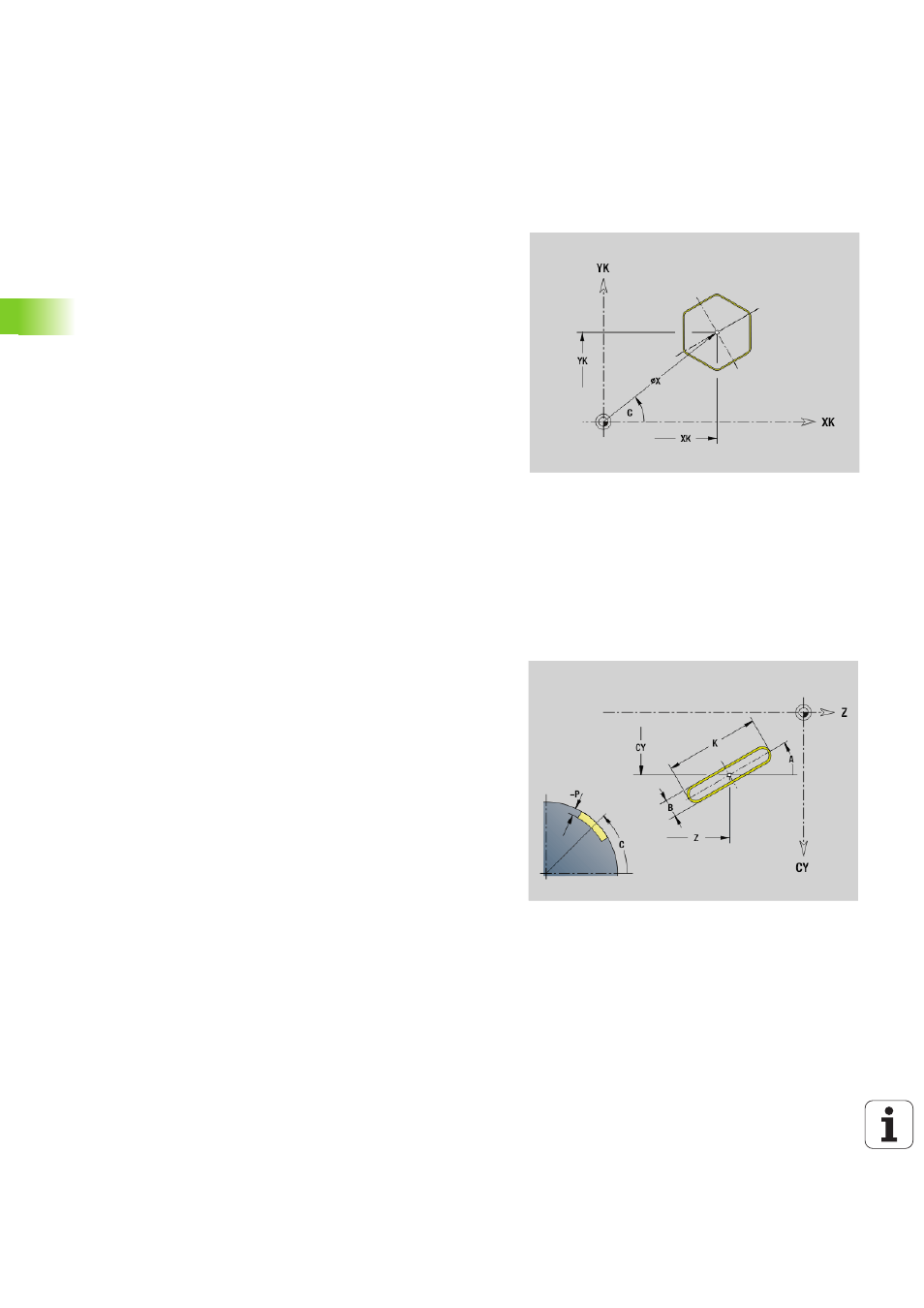

Многоугольник на торцовой/задней стороне
G307
G307 задает многоугольник в контуре торцовой или задней
стороны. Фигура программируется в комбинации с G840, G845
или G846.
Линейная канавка на образующей G311
G311 задает линейную канавку на контуре образующей. Фигура
программируется в комбинации с G840, G845 или G846.
Параметр
XK
Центр в декартовых координатах
YK
Центр в декартовых координатах
X
Диаметр (центр в полярных координатах)
C
Угол (центр в полярных координатах)
A
Угол стороны многоугольника к оси XK (по умолчанию: 0°)
Q
Количество граней (Q \> 2)
K
Длина грани
K\>0: длина грани
K<0: диаметр вписанной окружности
R
Фаска/скругление (по умолчанию: 0°)
R\>0: радиус скругления
R<0: ширина фаски
P
Глубина/высота
P<0: карман
P\>0: остров
Параметр
Z
Центральная точка (Z–позиция)
CY Центральная точка как "размер отрезка", привязка:
развертка образующей на "отсчетном диаметре"
C
Центральная точка (угол)
A
Угол к оси Z; (по умолчанию: 0°)
K
Длина канавки
B
Ширина канавки
P
Глубина кармана
