B-ось
8.1 Основы
8.1 Основы

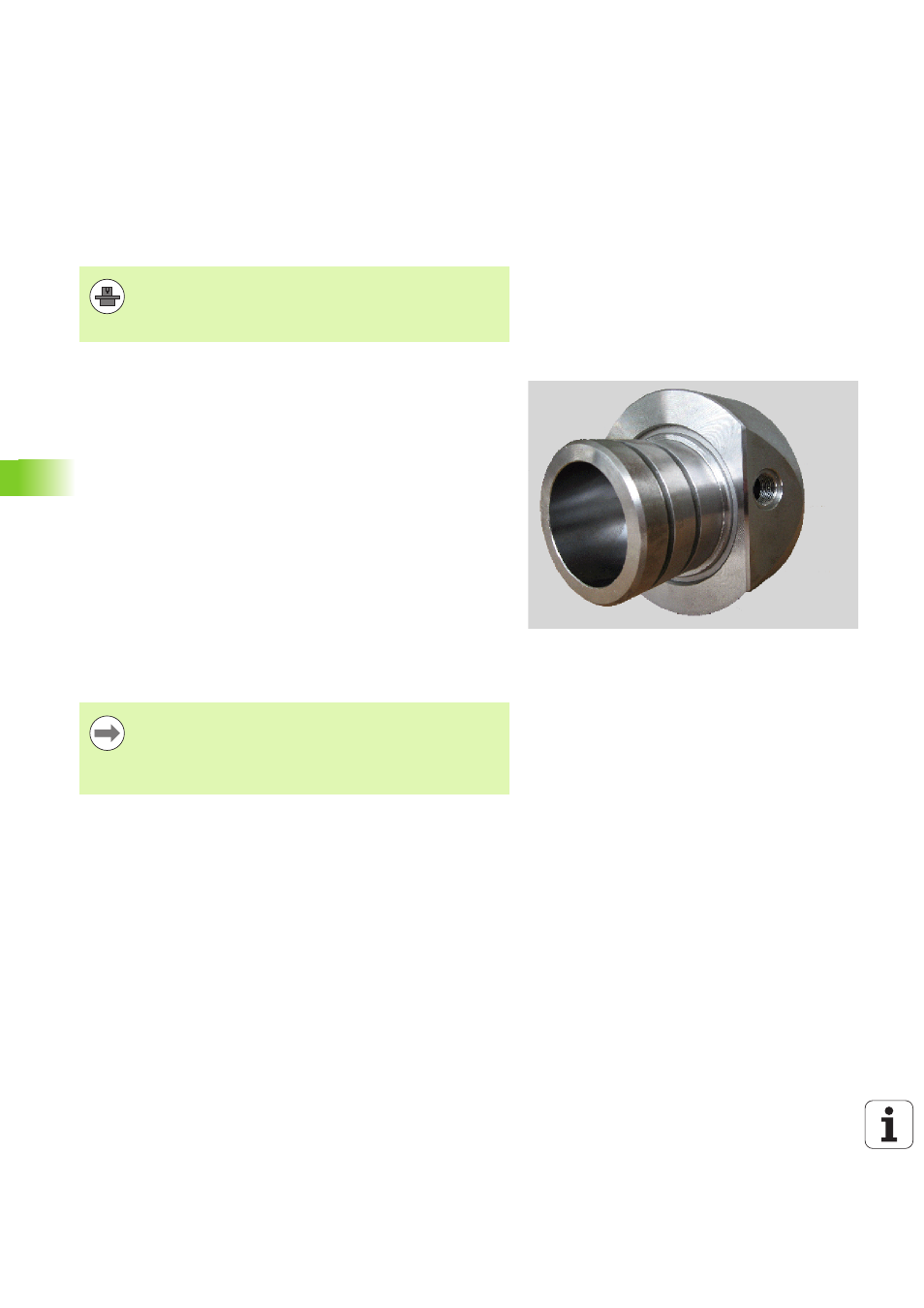

Наклоненная плоскость обработки
Наклоненная плоскость обработки
Ось B позволяет выполнять операции сверления и фрезерования
в наклоненных в пространстве плоскостях. Для упрощения
программирования система координат поворачивается так, что
определение шаблона сверления и траекторий фрезерования
происходит в плоскости YZ. Сверление или, соответственно,
фрезерование осуществляется затем снова в наклоненной
плоскости (siehe „Наклон плоскости обработки G16” auf Seite 528).
Разделение описания траектории и обработки распространяется
также на обработку в наклоненных плоскостях. Слежение за
траекторией не производится.
Траектории в наклоненных плоскостях характеризуются
секционнм кодом БОКОВАЯ ПОВЕРХНОСТЬ_Y (siehe „Раздел
ОБРАЗУЮЩАЯ_Y” auf Seite 52).
Регулировка поддерживает создание NC-программы с осью В в
DIN PLUS и smart.Turn.
Графическое моделирование показывает обработку в
наклоненных плоскостях в привычных вращающихся и торцевых
окнах, и дополнительно "вид сбоку (YZ)".
Производитель станков определяет фактическое
количество функций и режим работы В-оси.
Соблюдайте указания инструкции по обслуживанию
станка!
Если Вы используете инструмент с расположенным
под углом держателем, то вы сможете обрабатывать
наклоненную плоскость без оси В. Определите угол
для держателя как угол отгиба RW в описании
инструмента.
