552
DIN-программирование для оси Y
6.8 Пример программы
6.8 Пример программы

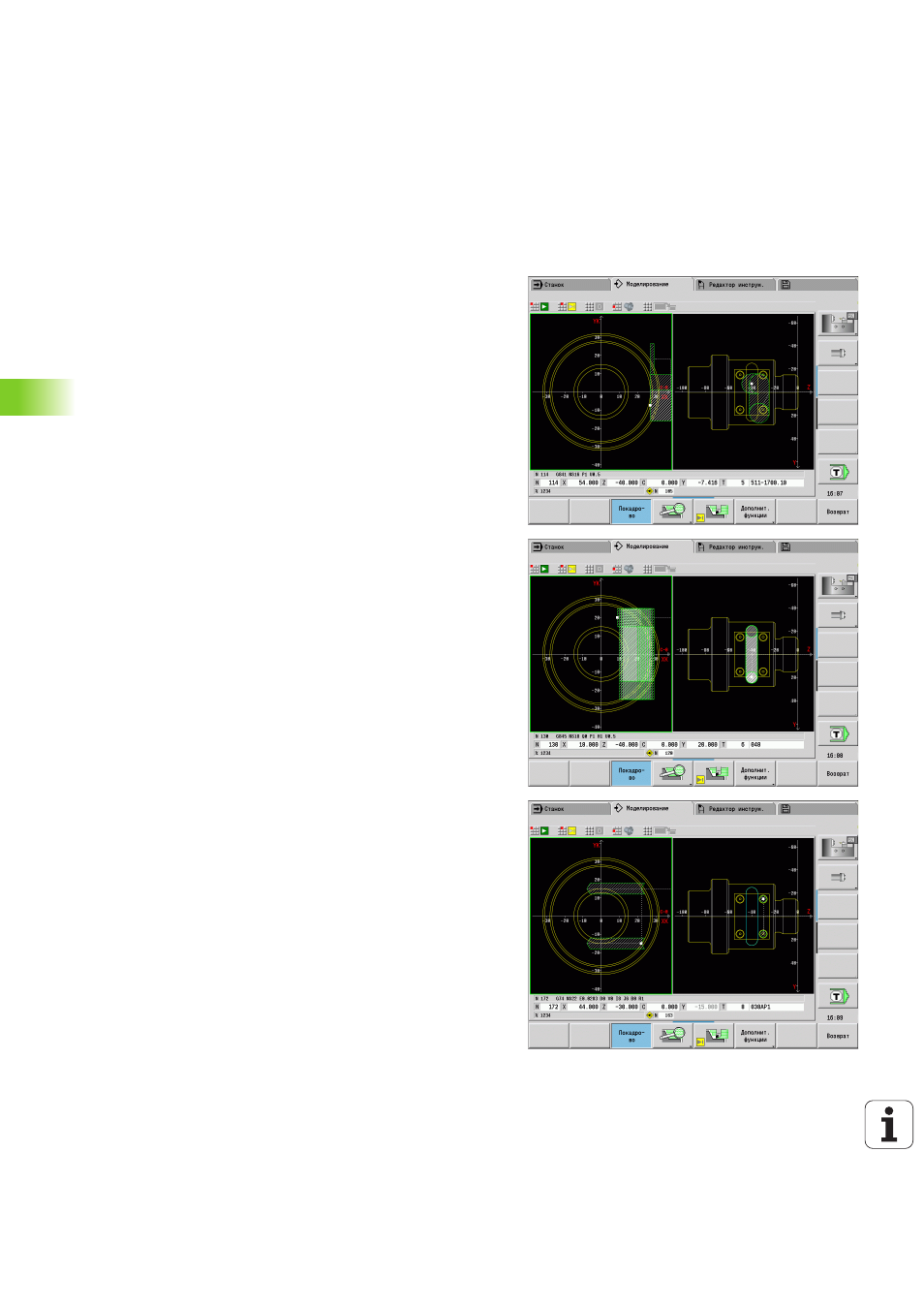

Работа с осью Y
Контуры фрезерования и сверления в следующей NC-программе
построены на вложениях. На отдельной поверхности
изготавливается линейная канавка. На такой же отдельной
поверхности слева и справа возле канавки размещаются два
шаблона сверления, каждый с двумя отверстиями.
Сначала проводится обработка точением, а затем фрезеруется
"отдельная поверхность". В конце создается линейная канавка с
помощью юинта "Фрезерование карманов на боковой
поверхности Y", а затем выполняется удаление грата.
Следующие юниты выполняют центрирование шаблона, затем
сверление отверстий и после этого нарезается резьба.
