586
TURN PLUS
7.5 Пример
Резьба:
Выберите "Форма \> Резьба"
Выделите "Базовый элемент для резьбы"
Выбрать диалоговое окно "Резьба":„ISO DIN 13“
Нажмите клавишу "Назад": произойдет возврат в
главное меню

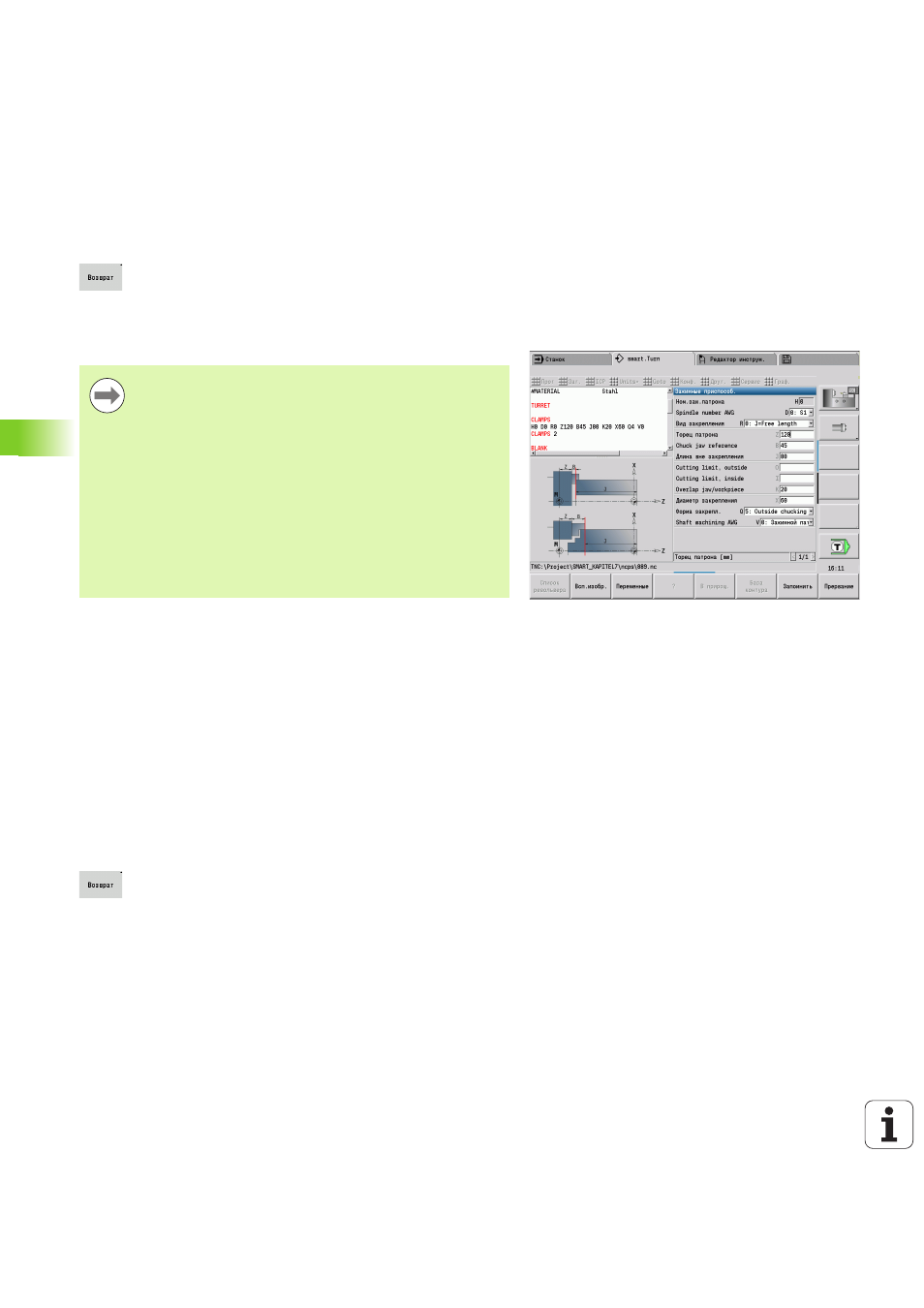

Оснащение, зажимание обрабатываемой детали
Выбрать "Добавить предварительное натяжение \> зажимного
устройства"
Описать зажимное устройство:
Выбрать "Номер шпинделя AAG"
Ввести "Кромка патрона"
Ввести "Ширина патрона"
Ввести "Ограничение резания" (внешнее и внутреннее)
Ввести "Диаметр зажима"
Ввести "Длину зажима"
Установить "Форму зажима"
Выбрать "Обработку валов AAG"
Функция TURN PLUS принимает во внимание тип зажимного
устройства и ограничение резания при создании программы.
Нажмите клавишу "Назад": произойдет возврат в
главное меню
В зависимости от машинных параметров "Смещение
нулевой точки" функция TURN PLUS автоматически
рассчитывает для детали требуемое смещение
нулевой точки и активирует ее при помощи G59.
Для расчета смещения нулевой точки функция TURN
PLUS учитывает следующие значения:
длины детали Z (описание заготовки)
припуск K (описание заготовки)
кромка патрона Z (описание зажимного устройства и
параметров обработки)
кромка патрона В (описание зажимного устройства и
параметров обработки)
