DIN-программирование
4.20 Цикл отрезки
4.20 Цикл отрезки

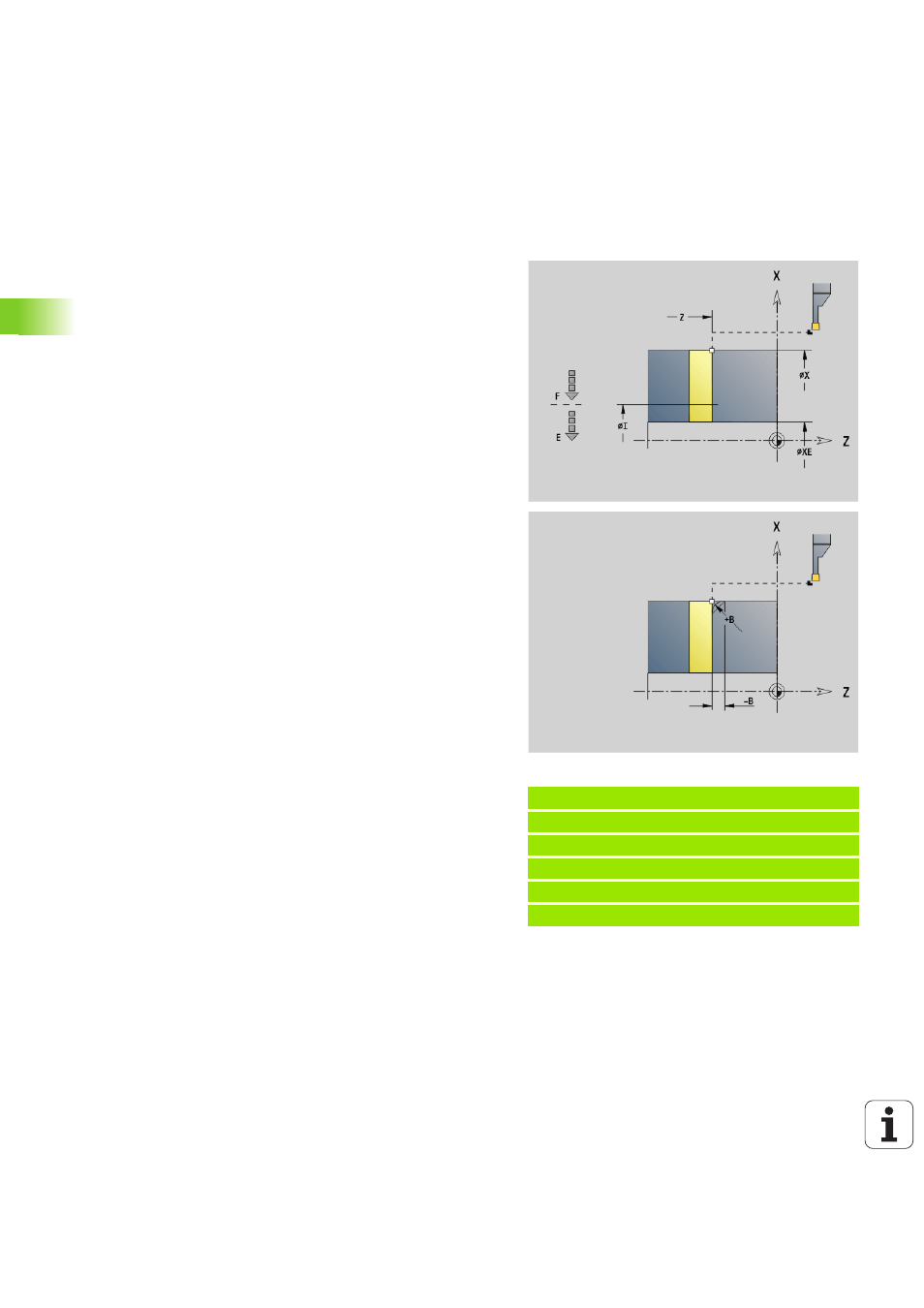

Цикл отрезки G859
G859 отрезает обтачиваемую деталь. На выбор выполняется
фаска или скругление на наружном диаметре. После отработки
цикла инструмент перемещается над плоской поверхностью
вверх и в точку старта.
С позиции "I" можно задавать уменьшение подачи.
Пример: G859
%859.NC
[G859]
N1 T3 G95 F0.23 G96 S248 M3
N2 G0 X60 Z-28
N3 G859 X50 Z-30 I10 XE8 E0.11 B1
КОНЕЦ
Параметр
X
Диаметр отрезки
Z
Позиция отрезки
I
Диаметр для уменьшения подачи
I введено: с этой позиции производится переключение на
подачу "E"
I не введено: без уменьшения подачи
XE
Внутренний диаметр (труба)
E
Уменьшенная подача
B
Фаска/скругление
B\>0: радиус скругления
B<0: ширина фаски
D
Ограничение скорости вращения: максимальная скорость
вращения при отрезке
K
Расстояние возврата после отрезки: Снять инструмент
перед обратным ходом сбоку от торцевой поверхности
SD
Ограничение числа вращения, начиная с диаметра I
U
Диаметр, начиная с которого активируется ловитель
деталей (функция зависит от модели станка)
