4.3 Основные элементы контура точения
Отрезок контура точения G1–Geo
G1 задает отрезок в контуре точения.
Параметр
X Конечная точка элемента контура (диаметр)
Z Конечная точка элемента контура

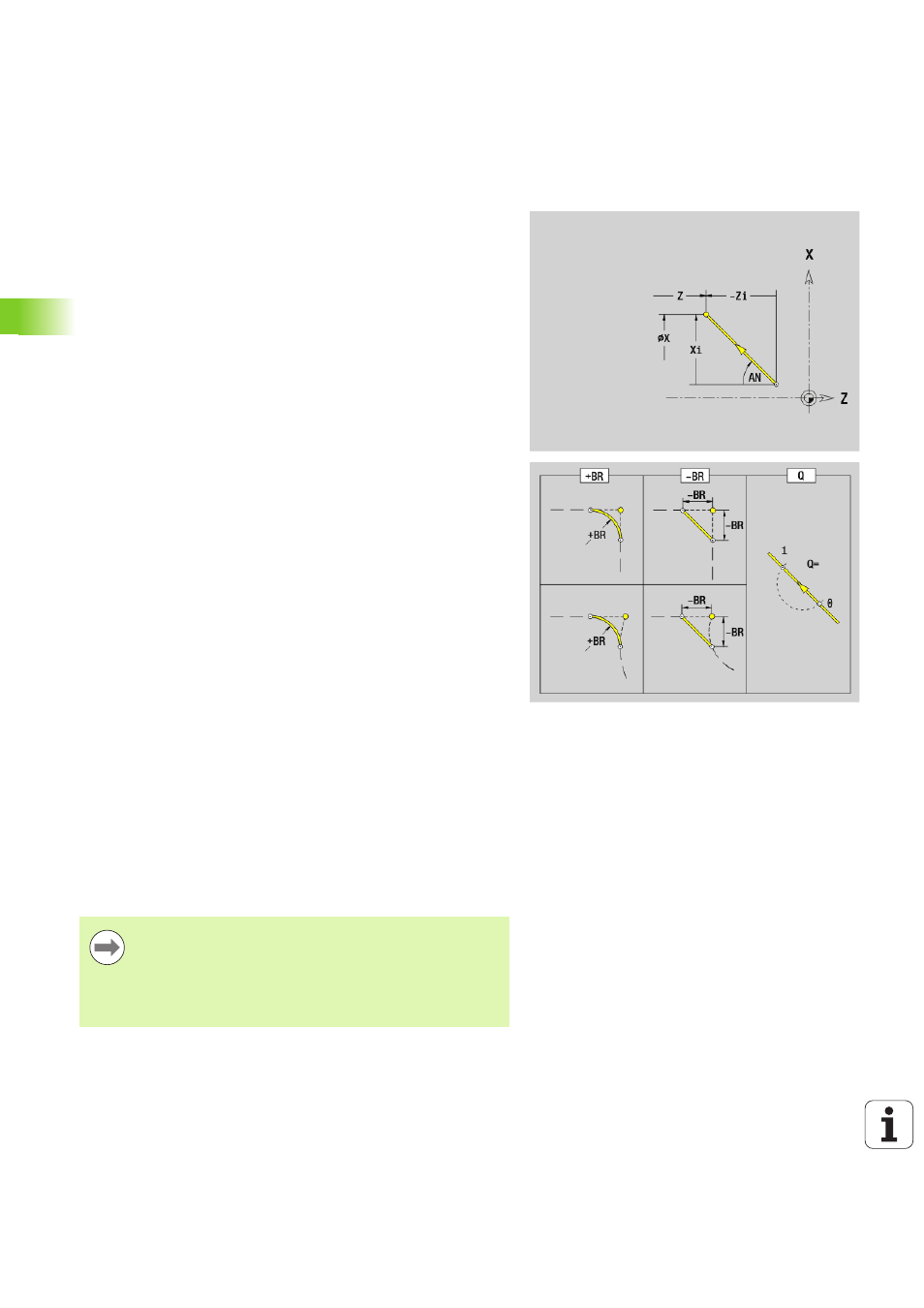

AN Угол к оси точения (направление угла: смотри
вспомогательный рисунок)
Q Точка пересечения. Конечная точка, когда отрезок
пересекает дугу окружности (по умолчанию: 0):
 0: ближняя точка пересечения
 1: дальняя точка пересечения
BR Фаска/скругление. Задает переход к следующему элементу
контура. Программируйте теоретическую конечную точку,
если вводится фаску/скругление.
 Значение не введено: плавный переход
 BB=0: не плавный переход
 BR\>0: радиус скругления
 BR<0: ширина фаски
PZ Конечная точка элемента контура (полярный радиус;
привязка: нулевая точка заготовки )
W Конечная точка элемента контура (полярный угол;
привязка: нулевая точка заготовки )
AR Угол к оси точения (AR соответствует AN)
R
Длина линии (полярный радиус; привязка: последняя точка
контура)
BE, BF, BD, BP и BH (siehe „Атрибуты обработки для элементов
формы” auf Seite 201)
FP Не обрабатывать элемент (обязательно только для
TURN PLUS):
 0: Не обрабатывать базовый элемент (прямой)
 1: Не обрабатывать элемент наложения (например,
фаску или скругление)
 2: Не обрабатывать базовый элемент/ элемент
наложения
IC Припуск на измерительный рез(диаметр измерительного
реза)
KC Длина измерительного реза
HC Счётчик измерительного реза: количество деталей,
которые подлежат измерению
Программирование
 X, Z: абсолютно, в приращениях, с самоудержанием
или "?"
 ANi: Угол к последующему элементу
 ARi: Угол к предыдущему элементу
