Юниты smart.Turn
2.9 Юниты - Фрезерование
на торцевой поверхност
и

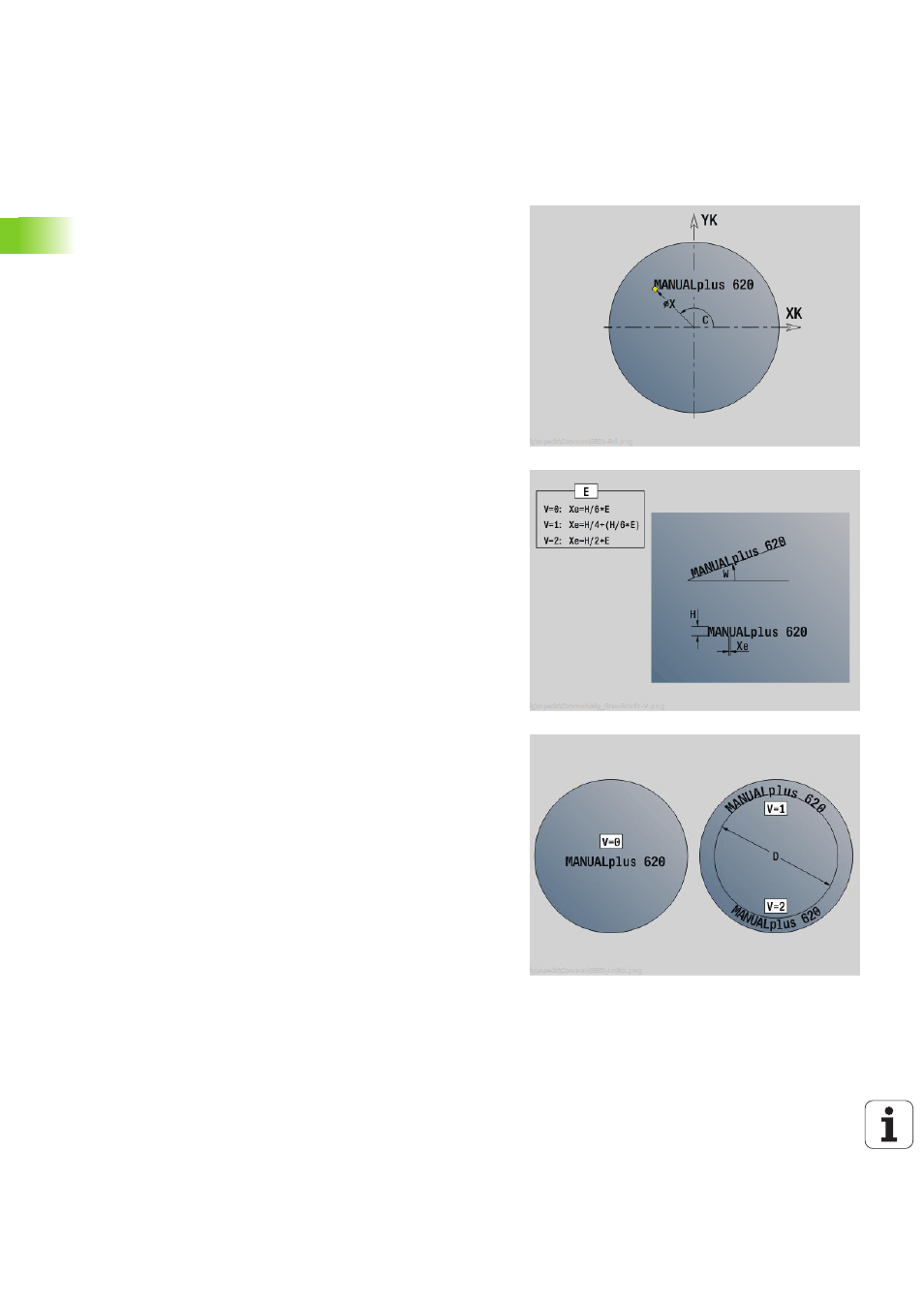

Юнит "Гравирование на торцевой поверхности"
Юнит гравирует последовательность символов в линейном или
полярном порядке на торцевой поверхности. Умляуты или особые
знаки, которые невозможно задать в редакторе smart.Turn,
определяйте знак за знаком в NF. Если вы программируете
"писать дальше напрямую" (Q=1), то смена инструмента и
предварительное позиционирование подавляются.
Действительными оказываются технологические значения
предшествующего цикла гравировки.
Имя юнита: G801_GRA_STIRN_C / Цикл: G801 (смотри страница
380)
Таблица символов: смотри страница 378
Доступ к технологической базе данных:
Тип обработки: гравировка
Параметры, на которые оказывается влияние:
F, S
Форма Позиция
X, C
Начальная точка полярно
XK, YK Начальная точка декартово
Z
Конечная точка. Позиция Z, с которой начинается
фрезерование.
RB
Плоскость возврата
Форма Цикл
TXT
Текст, который должен быть выгравирован
NF
Номер символа (символ, который необходимо
выгравировать)
H
Высота шрифта
E
Коэффициент удаления (расчет: смотри рис.)
W
Угол наклона
FZ
Коэффициент подачи на врезание (подача на врезание
= текущая подача * FZ)
V
Отработка
0: линейное представление
1: выгнуто вверх
2: выгнуто вниз
D
Диаметр привязки
Q
Писать дальше напрямую
0 (нет): гравировка следует начиная с начальной
точки
1 (да): гравировать с позиции инструмента
Дополнительные формы:смотри страница 60
