HEIDENHAIN MANUALplus 620, CNC PILOT 640

139

2.9 Юниты - Фрезерование

на торцевой поверхност

и

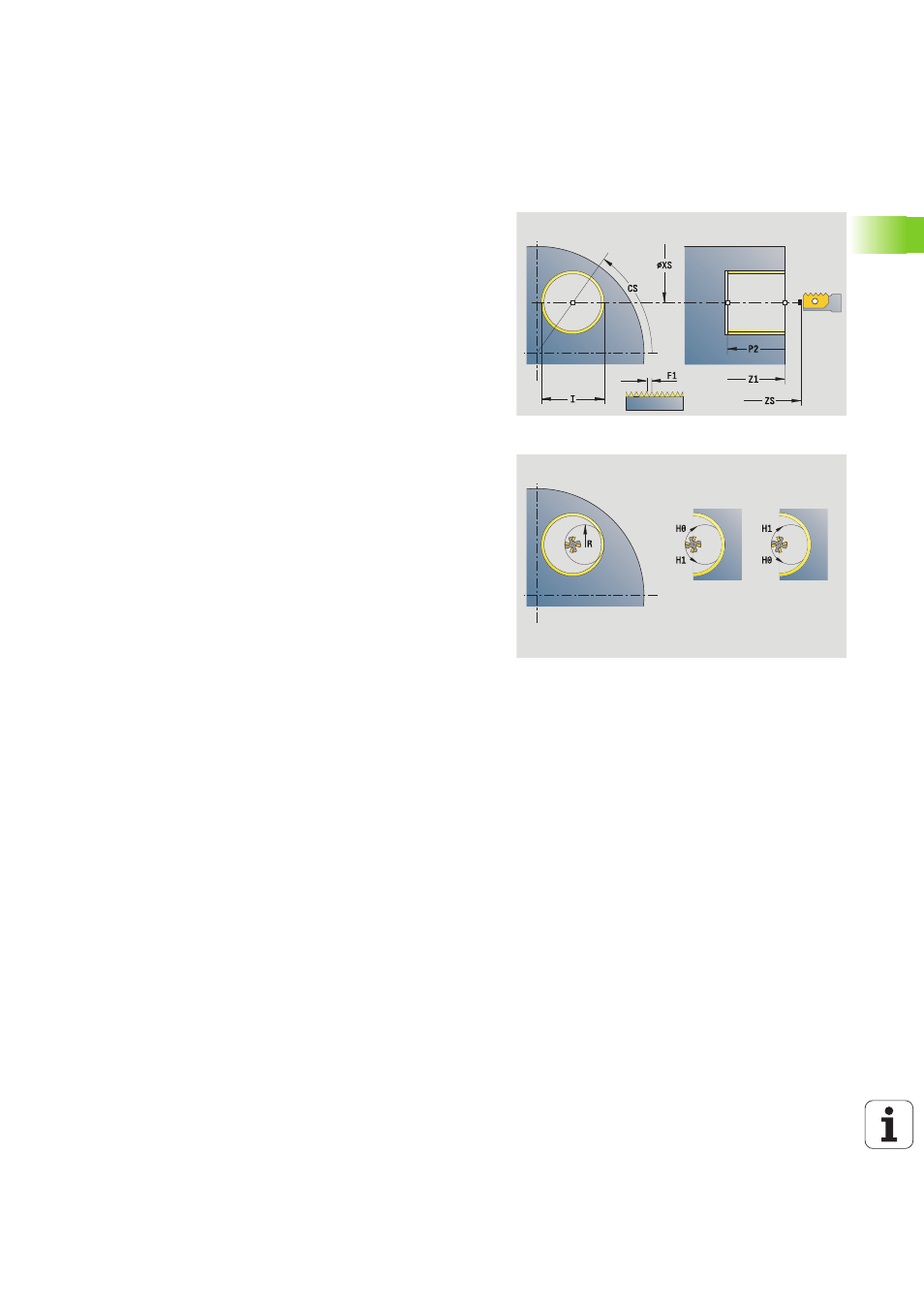

Юнит "Резьбофрезерование"

Юнит фрезерует резьбу в уже существующее отверстие.
Установите инструмент перед вызовом G799 в центр отверстия.

Цикл позиционирует инструмент в пределах отверстия в

"конечную точку резьбы". Затем инструмент перемещается по

"радиусу подвода R" и фрезерует резьбу. При этом инструмент

продвигается на шаг резьбы „F“ за один оборот. После этого цикл

выводит инструмент из материала и возвращает его в начальную

точку. В параметре V программируется, фрезеруется ли резьба за

один оборот или за несколько (в случае инструмента с одной

режущей кромкой).
Имя юнита: G799_Gewindefr_C / Цикл: G799 (смотри страница 339)

Доступ к технологической базе данных:

Тип обработки: чистовая обработка

фрезерованием

Параметры, на которые оказывается влияние:

F, S

Форма Позиция
Z1

Стартовая точка сверления

P2

Глубина резьбы

I

Диаметр резьбы

F1

Шаг резьбы

Форма Цикл
J

Направление резьбы

0: правая резьба

1: левая резьба

H

Напр. хода фрезер.

0: встречное движение

1: попутное движение

V

Тип фрезерования

0: резьба фрезеруется по винтовой линии 360°

1: резьба фрезеруется за несколько оборотов

(инструмент с одной режущей кромкой)

R

Радиус подхода

Дополнительные формы:смотри страница 60
