DIN-программирование
4.17 Циклы точения, связанные с контуром
На основе данных инструмента Система ЧПУ распознает,
предстоит внешняя или внутренняя обработка.
Параметр
B
Расчет контура
0: автоматически
1: инструмент слева (G41)
2: инструмент справа (G42)
D

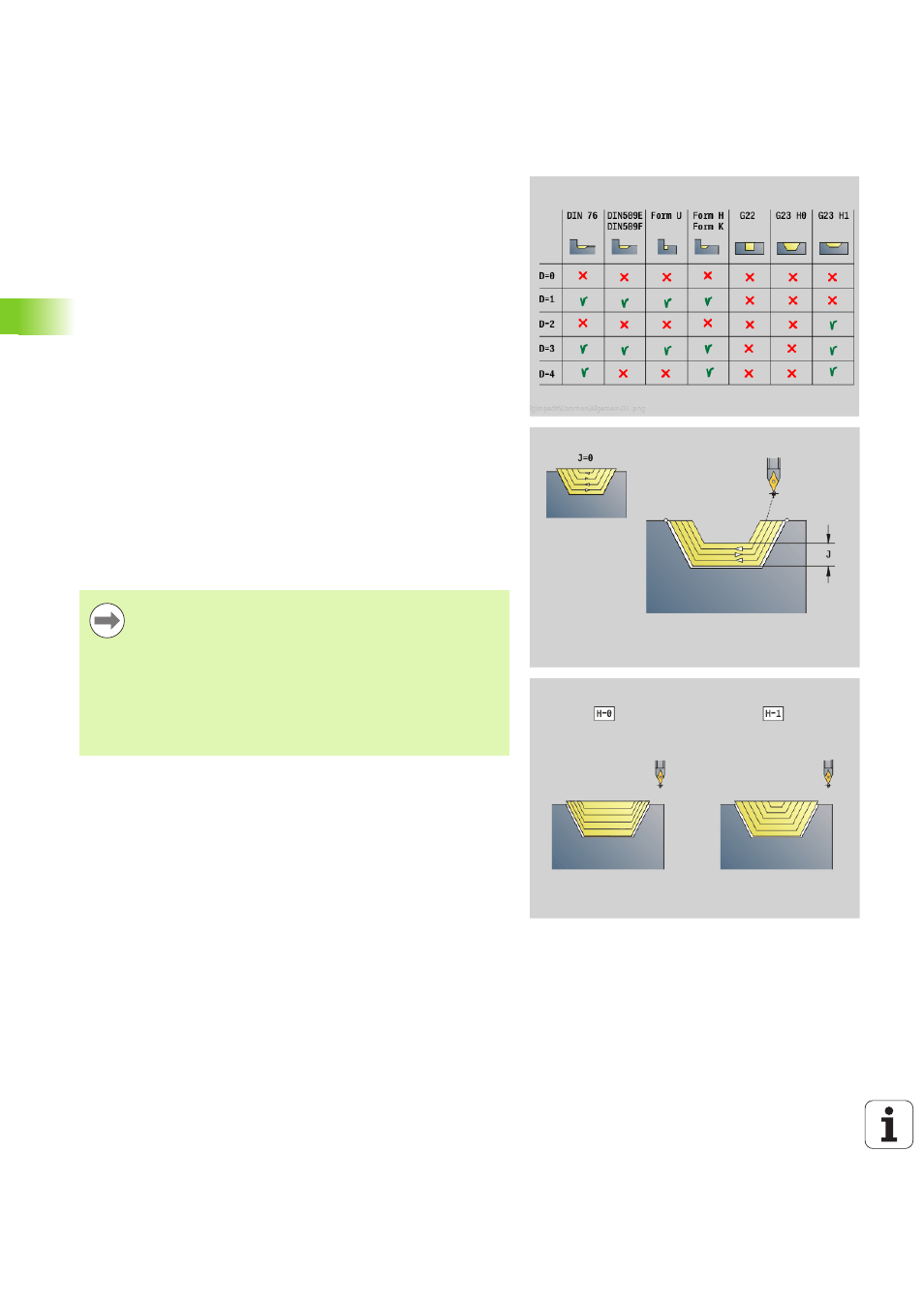

Скрытие элементов (см. рисунок)
J
Припуск заготовки (радиус) – активен только, если
заготовка не определена.
H
Параллельно контуру – тип линий резания:
0: постоянная глубина резания
1: линии резания на одинаковом расстоянии
XA, ZA Начальная точка заготовки (действует только тогда,
когда заготовка не запрограммирована):
XA, ZA не запрограммированы: контур заготовки
рассчитывается из позиции инструмента и ICP-
контура.
XA, ZA запрограммированы: задание угловой точки
заготовки.
Проводится коррекция радиуса режущей кромки.
G57-припуск "увеличивает" контур (в том числе и
внутренние контуры).
G58-припуск
\>0: "увеличивает" контур
<0: не вычисляется
G57-/G58-припуски после окончания цикла
удаляются.
Ход цикла
1 Расчет зоны снятия стружки и распределение срезов.
2 Добавление подачи от точки старта для первого среза с
учетом безопасного расстояния.
3 Черновое резание.
4 Подача на врезание для следующего среза и черновой срез в
противоположном направлении.
5 Повторяется 3...4 раза, пока не будет обработана зона снятия
стружки.
6 Повторяется при необходимости 2...5 раз, пока не будет
обработана область нарезания стружки.
7 Перемещается так, как запрограммировано в "Q", свободно.
