242
DIN-программирование
4.8 Контур образующей

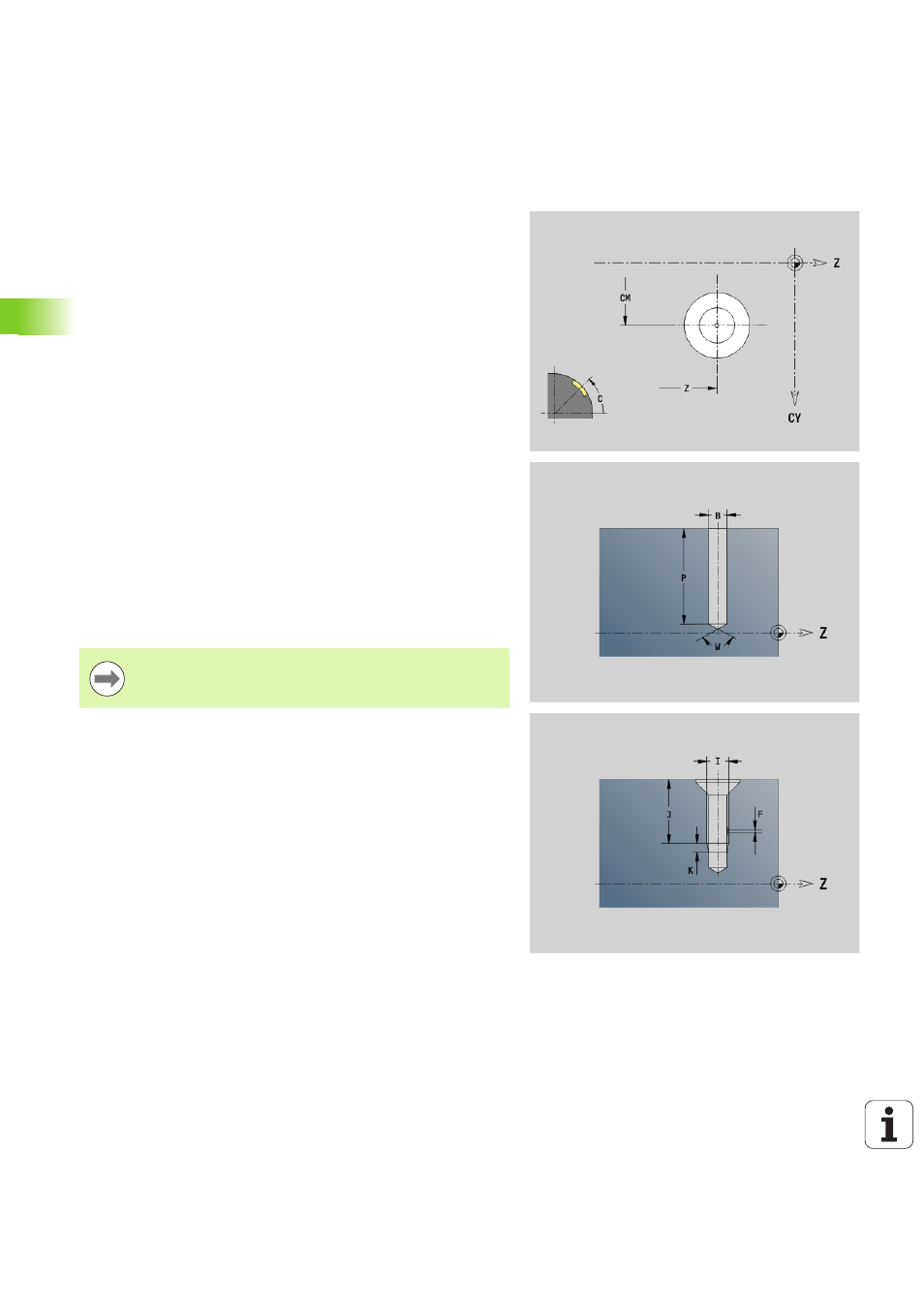

Отверстие не образующей G310-Geo
G310 задает отверстие с зенкованием и резьбой на контуре
образующей.
Параметр
Z
Центральная точка (Z–позиция)
CY Центральная точка как "размер отрезка", привязка:
развертка образующей на "отсчетном диаметре"
C
Центральная точка (угол)
B
Диаметр отверстия
P
Глубина отверстия (без вершины сверла)
W Угол при вершине (по умолчанию: 180°)
R
Диаметр зенкования
U
Глубина зенкования
E
Угол зенкования
I
Диаметр резьбы
J
Глубина резьбы
K
Нарезание резьбы (длина сбега)
F
Шаг резьбы
V
Левая или правая резьба (по умолчанию: 0)
V=0: правая резьба
V=1: левая резьба
A
Угол к оси Z; диапазон: 0° < A < 180°; (по умолчанию: 90° =
перпендикулярное отверстие)
O
Диаметр центрования
Производите обработку сверлением G310 с помощью
G71..G74.
