HEIDENHAIN MANUALplus 620, CNC PILOT 640
299
4.18 Определен
ия контура в части обработки

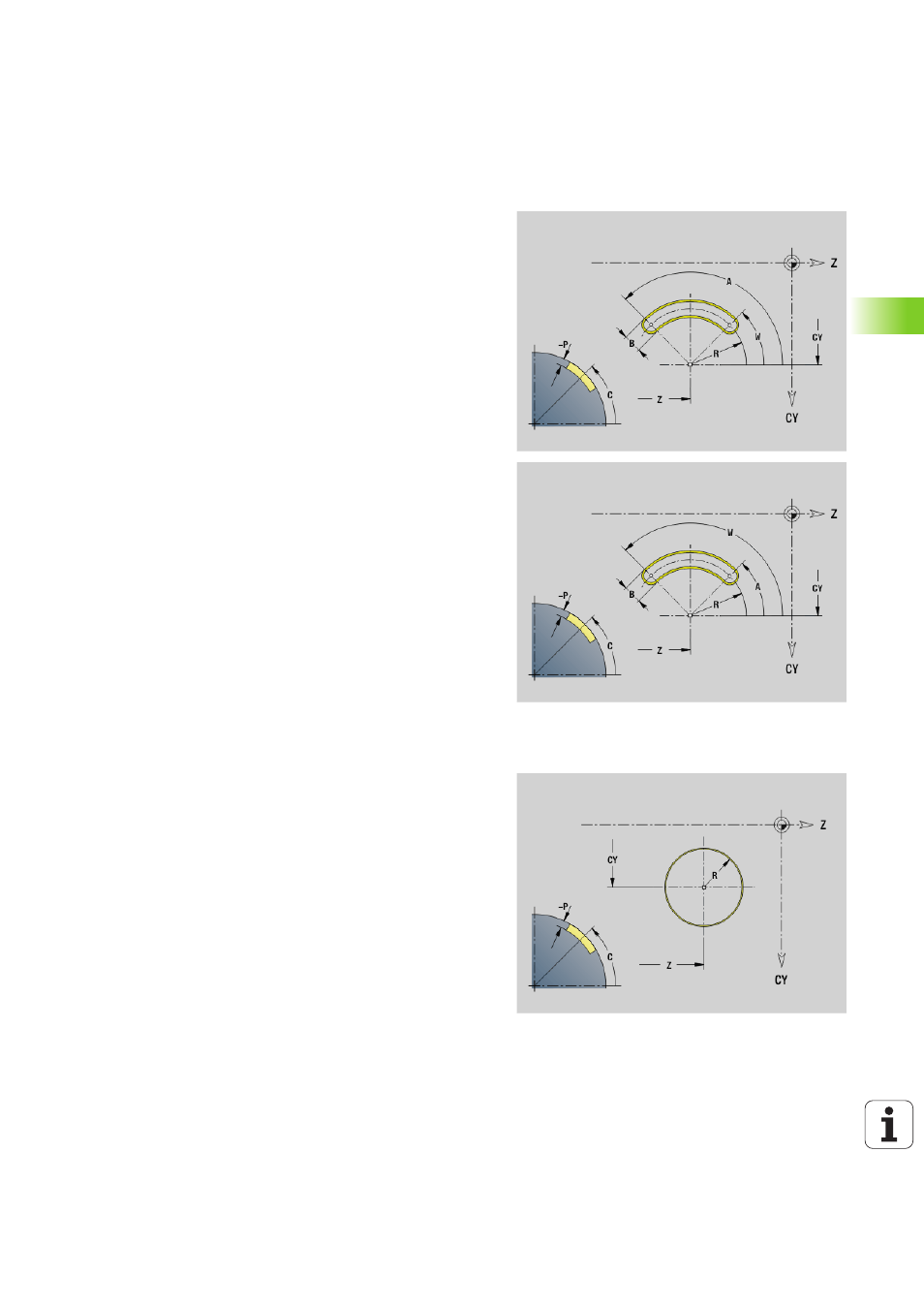

Круглая канавка на образующей G312-/G313
G312/G313 задает круглую канавку на контуре образующей.
Фигура программируется в комбинации с G840, G845 или G846.
G312: круглая канавка по часовой стрелке
G313: круглая канавка против часовой стрелки
Полная окружность на образующей G314
G314 задает полную окружность на контуре образующей. Фигура
программируется в комбинации с G840, G845 или G846.
Параметр
Z
Центр
CY
Центральная точка как "размер отрезка", привязка:
развертка образующей на "отсчетном диаметре"
C
Центральная точка (угол)
R
Радиус; привязка: траектория средней точки канавки
A
Начальный угол; привязка: ось Z; (по умолчанию: 0°)
W
Конечный угол; привязка: ось Z
B
Ширина канавки
P
Глубина кармана
Параметр
Z
Центр
CY Центральная точка как "размер отрезка", привязка:
развертка образующей на "отсчетном диаметре"
C
Центральная точка (угол)
R
Радиус
P
Глубина кармана
