296
DIN-программирование
4.18 Определен
ия контура в части обработки

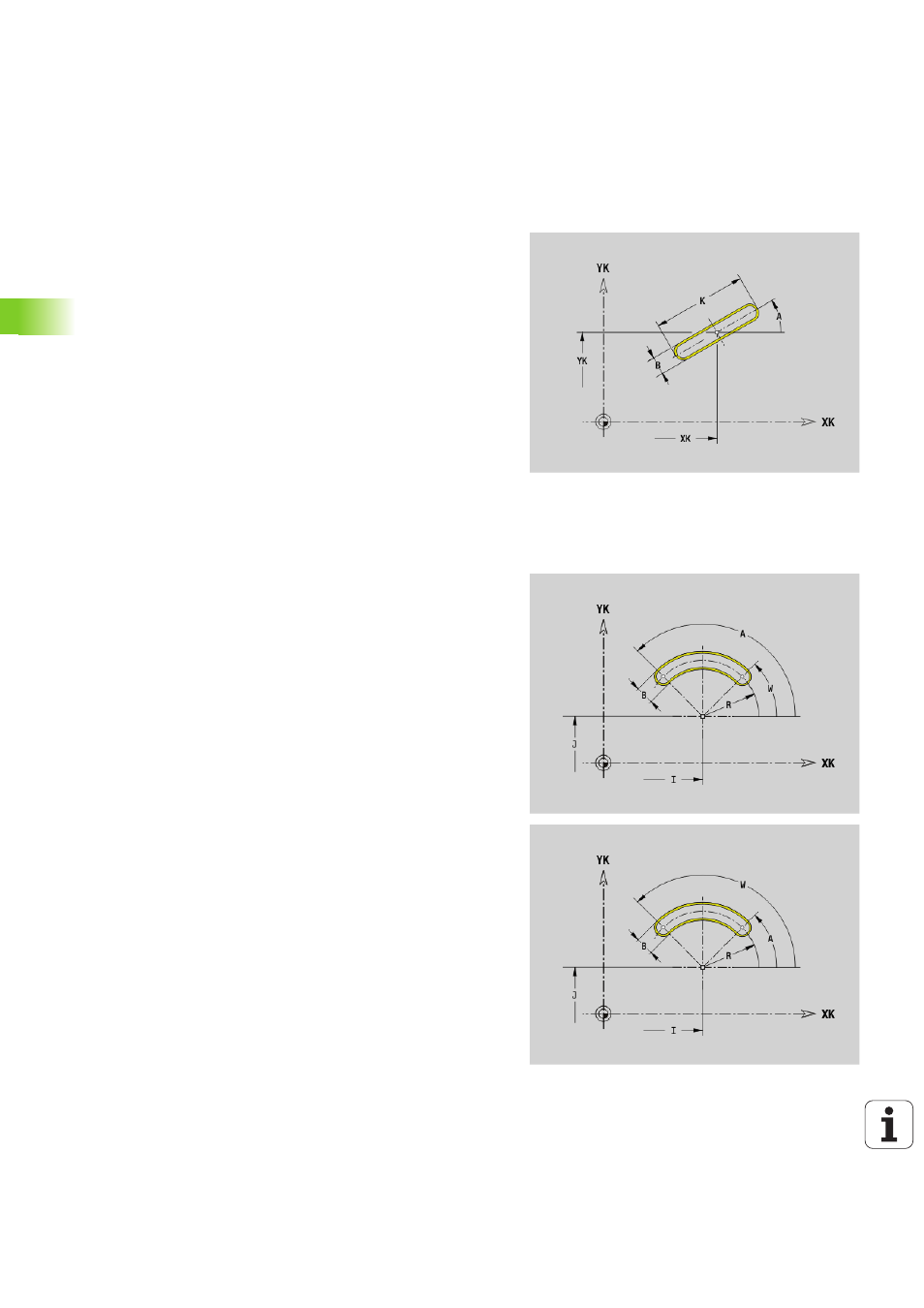

Линейная канавка на торцовой/задней стороне
G301
G301 задает линейную канавку в контуре торцовой или задней
стороны. Фигура программируется в комбинации с G840, G845
или G846.
Круглая канавка на торцовой/задней стороне
G302/G303
G302/G303 задает круглую канавку в контуре торцовой или задней
стороны. Фигура программируется в комбинации с G840, G845
или G846.
G302: круглая канавка по часовой стрелке
G303: круглая канавка против часовой стрелки
Параметр
XK Центр в декартовых координатах
YK Центр в декартовых координатах
X
Диаметр (центр в полярных координатах)
C
Угол (центр в полярных координатах)
A
Угол к оси XK (по умолчанию: 0°)
K
Длина канавки
B
Ширина канавки
P
Глубина/высота
P<0: карман
P\>0: остров
Параметр
I
Центр кривизны в декартовых координатах
J
Центр кривизны в декартовых координатах
X
Диаметр (центр в полярных координатах)
C
Угол (центр в полярных координатах)
R
Радиус кривизны (привязка: контур центра канавки)
A
Начальный угол; привязка: ось XK; (по умолчанию:0°)
W Конечный угол; привязка: ось XK; (по умолчанию: 0°)
B
Ширина канавки
P
Глубина/высота
P<0: карман
P\>0: остров
