532 DIN-программирование для оси Y
6.6 Линейные и круговы
е перемещения, ось Y

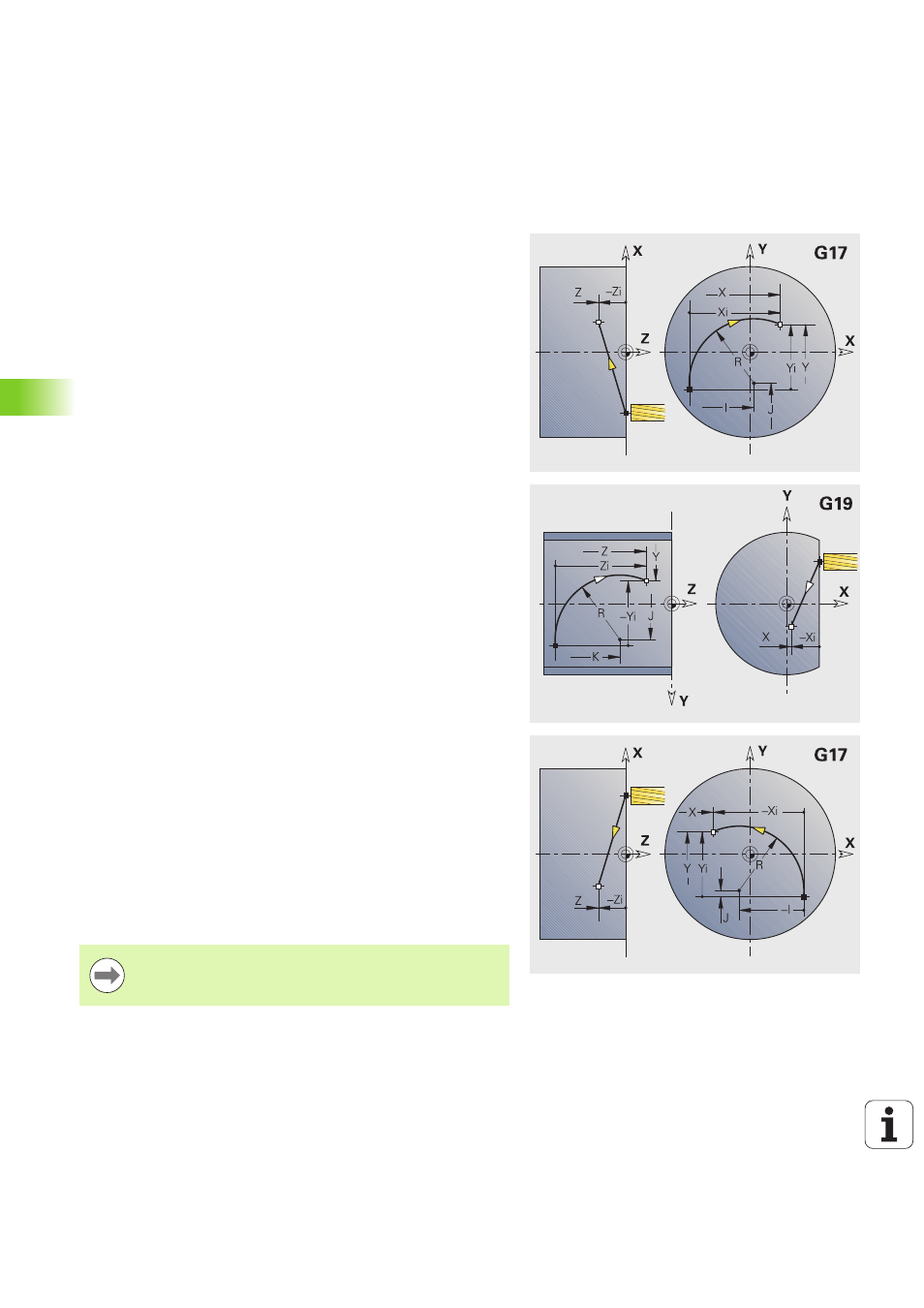

Фрезерование: круговое движение G12, G13 –
абсолютное проставление размеров центра
G2/G3 перемещает по кругу с подачей до «конечной точки».
G2/G3 выполняется в зависимости от плоскости обработки:
 G17 интерполяция в плоскости XY
 Подача в направлении Z
 Определение центра: при помощи I, J
 G18 интерполяция в плоскости XZ
 Подача в направлении Y
 Опредление центра: при помощи I, К
 G19 интерполяция в плоскости YZ
 Подача в направлении X
 Определение центра: при помощи J, К
Если центр круга не запрограммирован, то Система ЧПУ
рассчитывает центр, дающий кратчайшую дугу окружности.
Параметр
X Конечная точка (диаметр)
Y Конечная точка
Z Конечная точка
I Абсолютный центр (радиус)
J Абсолютный центр
K Абсолютный центр
R Радиус
Q Точка пересечения. Конечная точка, когда отрезок
пересекает дугу окружности (по умолчанию: 0):
 Q=0: ближняя точка пересечения
 Q=1: дальняя точка пересечения
B Фаска/скругление. Задает переход к следующему
элементу контура. Программируйте теоретическую
конечную точку, если вводится фаску/скругление.
 Значение не введено: плавный переход
 B=0: не плавный переход
 B\>0: радиус скругления
 B<0: ширина фаски
E Коэффициент специальной подачи для фаски/скругления
(по умолчанию:1)
Специальная подача = активная подача * E (0< E <= 1)
Программирование X, Y, Z: абсолютно, в
приращениях, с самоудержанием или "?"
