174 smart.Turn-юниты для оси Y
3.2 Юниты – Предварите
льное сверление, ось Y

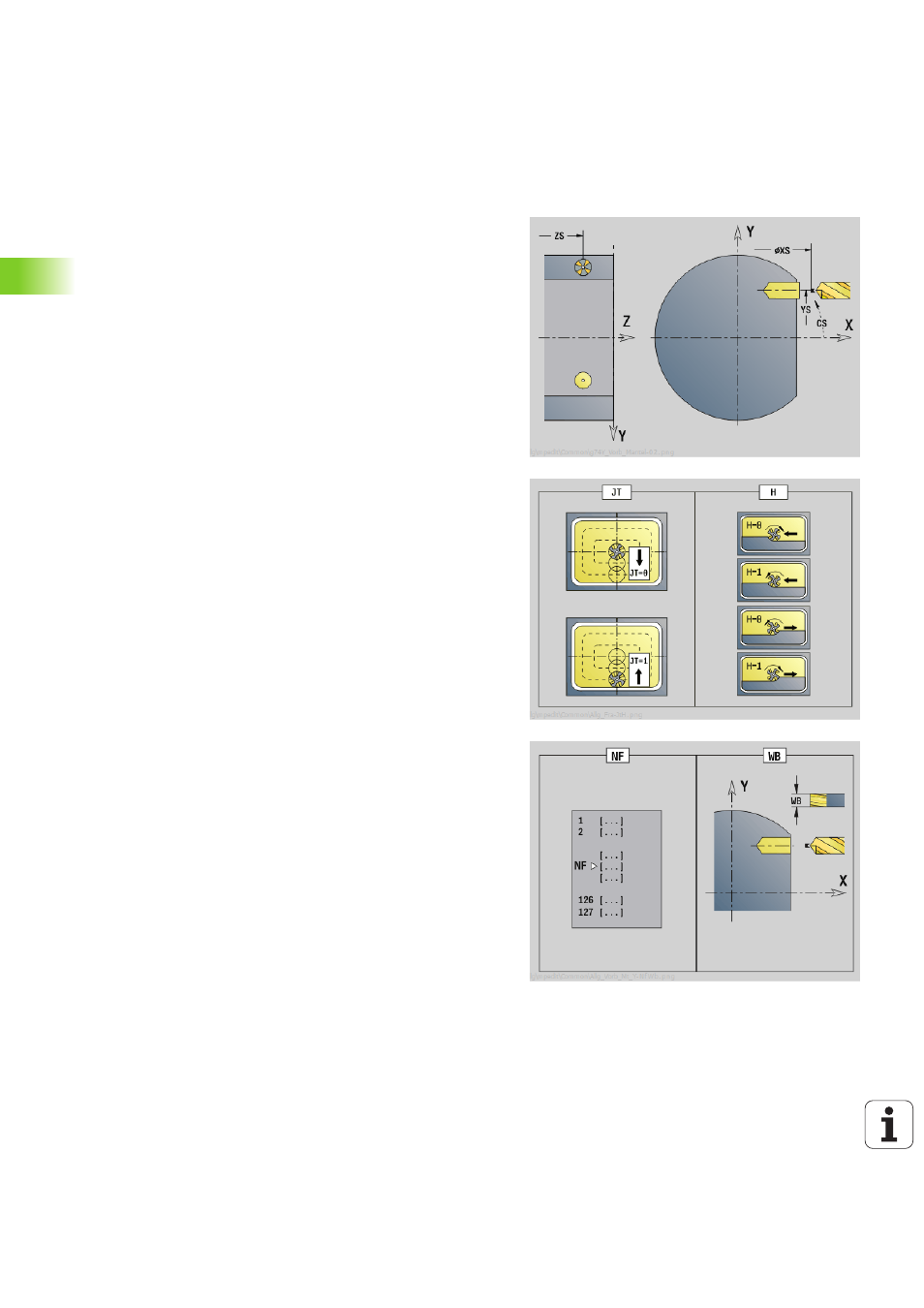

Юнит "Предварительное сверление,
фрезерование кармана ICP, плоскость YZ"
Юнит определяет положение предварительного сверления и
выполняет сверление. Следующий цикл фрезерования получает
позицию предварительного сверления через сохраненную в NF
ссылку. Если карман состоит из нескольких отрезков, юнит
создает одно отверстие для каждого отрезка.
Имя юнита: DRILL_MAN_845_Y / Циклы: G845 A1 (смотри
страница 370)
Доступ к технологической базе данных:
 Тип обработки: сверление
 Параметры, на которые оказывается влияние:
F, S
Параметры формы Контур
FK
смотри страница 62
NS Номер стартового кадра контура
NE Номер кадра конца контура
X1 Верхняя грань фрезерования (диаметр)
P2 Глубина контура
Параметры формы Цикл
JT
Направление прогона:
 0: изнутри наружу
 1: снаружи внутрь
H Напр. хода фрезер.
 0: встречное движение
 1: попутное движение
P Максимальное врезание
I Припуск в направлении врезания
K Припуск параллельно контуру
U Коэффициент перекрытия (по умолчанию: 0,5)
WB Диаметр фрезы
NF Маркер позиции
E Время выдержки в конце отверстия (по умолчанию: 0)
D Возврат на
 0: ускоренный ход
 1: подача
V Уменьшение подачи
 0: без уменьшения
 1: в конце отверстия
 2: в начале отверстия
 3: в начале и конце отверстия
AB Длина засверливания/просверливания (расстояние для
сокращения подачи)
RB Плоскость возврата (диаметр)
Дополнительные формы:смотри страница 60
