DIN-программирование для оси Y
6.3 Контуры плоскости YZ

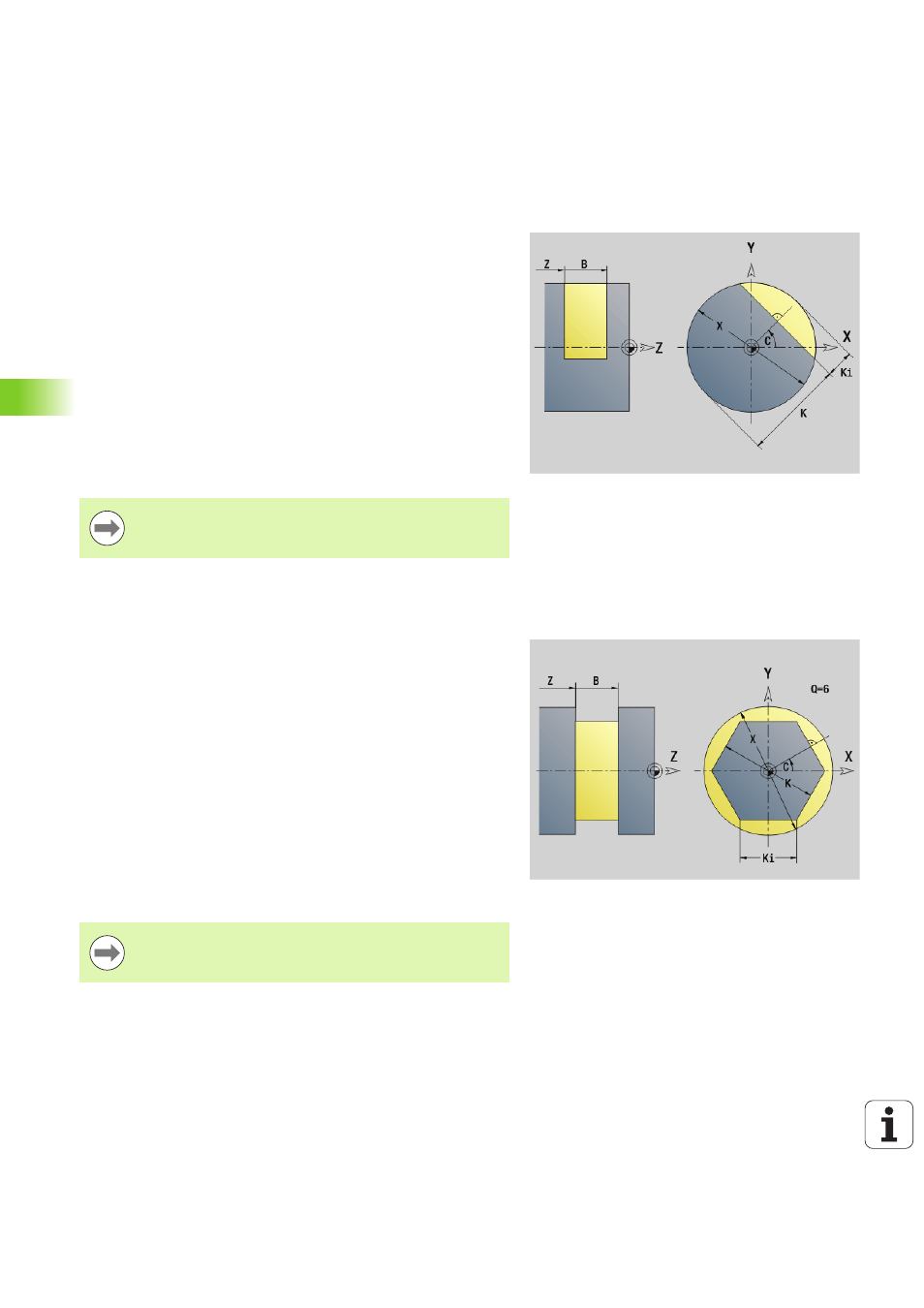

Отдельная поверхность в плоскости YZ G386-
Geo
G386 задет поверхность в плоскости YZ.
Поверхности многогранника в плоскости YZ
G487-Geo
G487 задает поверхности многогранника в плоскости YZ.
Параметр
Z
Отсчетная грань
K
Остаточная толщина
Ki
Глубина
B
Ширина (привязка: отсчетная грань Z)
B<0: поверхность в отрицательном направлении Z
B\>0: поверхность в положительном направлении Z
X
Диаметр привязки
Значение не введено: "Х" из идентификатора раздела
"X" больше "X" из секционного кода
C
Угол положения перпендикуляра к плоскости (по
умолчанию: "С" из секционного кода)
Отсчетный диаметр X ограничивает обрабатываемую
поверхность.
Параметр
Z
Отсчетная грань
K
Размер под ключ(диаметр внутренней окружности)
Ki
Длина грани
B
Ширина (привязка: отсчетная грань Z)
B<0: поверхность в отрицательном направлении Z
B\>0: поверхность в положительном направлении Z
X
Диаметр привязки
Значение не введено: "Х" из идентификатора раздела
"X" больше "X" из секционного кода
C
Угол положения перпендикуляра к плоскости (по
умолчанию: "С" из секционного кода)
Q
Количество поверхностей (Q \>= 2)
Отсчетный диаметр X ограничивает обрабатываемую
поверхность.
