HEIDENHAIN MANUALplus 620, CNC PILOT 640
513
6.2 Контуры в плоскости XY

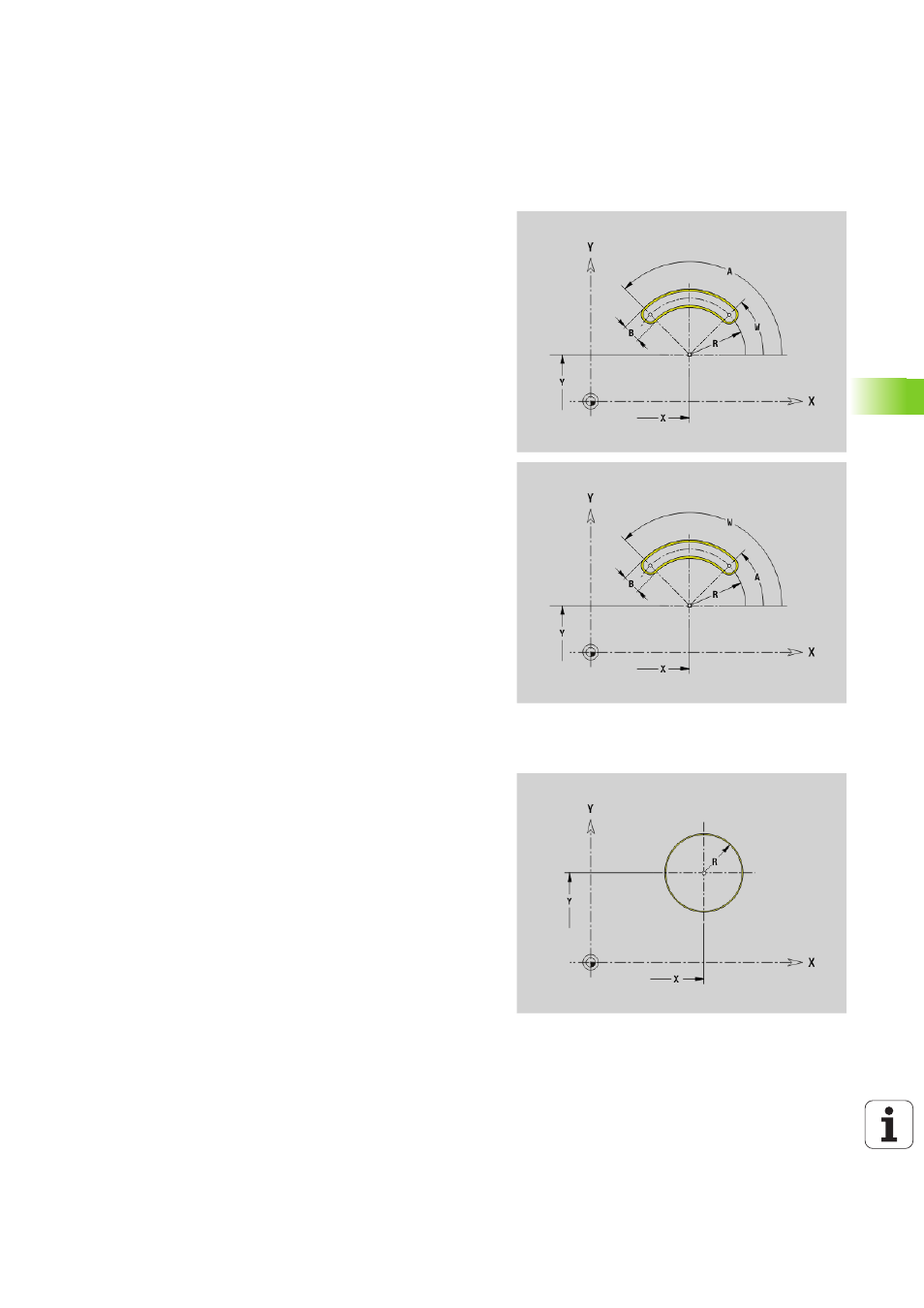

Круглая канавка в плоскости XY G372-/G373-Geo
G372G373 задает круглую канавку в плоскости XY.
G372: круглая канавка по часовой стрелке
G313: круглая канавка против часовой стрелки
Полная окружность в плоскости XY G374-Geo
G374 задает полную окружность в плоскости XY.
Параметр
X
Центр кривизны канавки (радиус)
Y
Центр кривизны канавки
R
Радиус кривизны (привязка: контур центра канавки)
A
Начальный угол (привязка: положительная ось X; по
умолчанию: 0°)
W
Конечный угол (привязка: положительное направление оси
X; по умолчанию: 0°)
B
Ширина канавки
P
Глубина/высота (по умолчанию: "P" из G308)
P<0: карман
P\>0: остров
I
Диаметр ограничения (для ограничения резания)
Значение не введено: "Х" из идентификатора раздела
"I" больше "X" из идентификатора раздела
Параметр
X
Центр окружности (радиус)
Y
центр окружности
R
Радиус окружности
P
Глубина/высота (по умолчанию: "P" из G308)
P<0: карман
P\>0: остров
I
Диаметр ограничения (для ограничения резания)
Значение не введено: "Х" из идентификатора раздела
"I" больше "X" из идентификатора раздела
