Юниты smart.Turn
2.6 Ю
ниты – Предварительное сверление по оси C
Юнит "Предварительное сверление,
фрезерование карманов, фигуры на боковой
поверхности"
Юнит определяет положение предварительного сверления и
выполняет сверление. Следующий цикл фрезерования получает
позицию предварительного сверления через сохраненную в NF
ссылку.
Имя юнита: DRILL_MAN_TAS_C / Циклы: G845 A1 (смотри
страница 370); G71 (смотри страница 326)
Доступ к технологической базе данных:
Тип обработки: сверление
Параметры, на которые оказывается влияние:
F, S

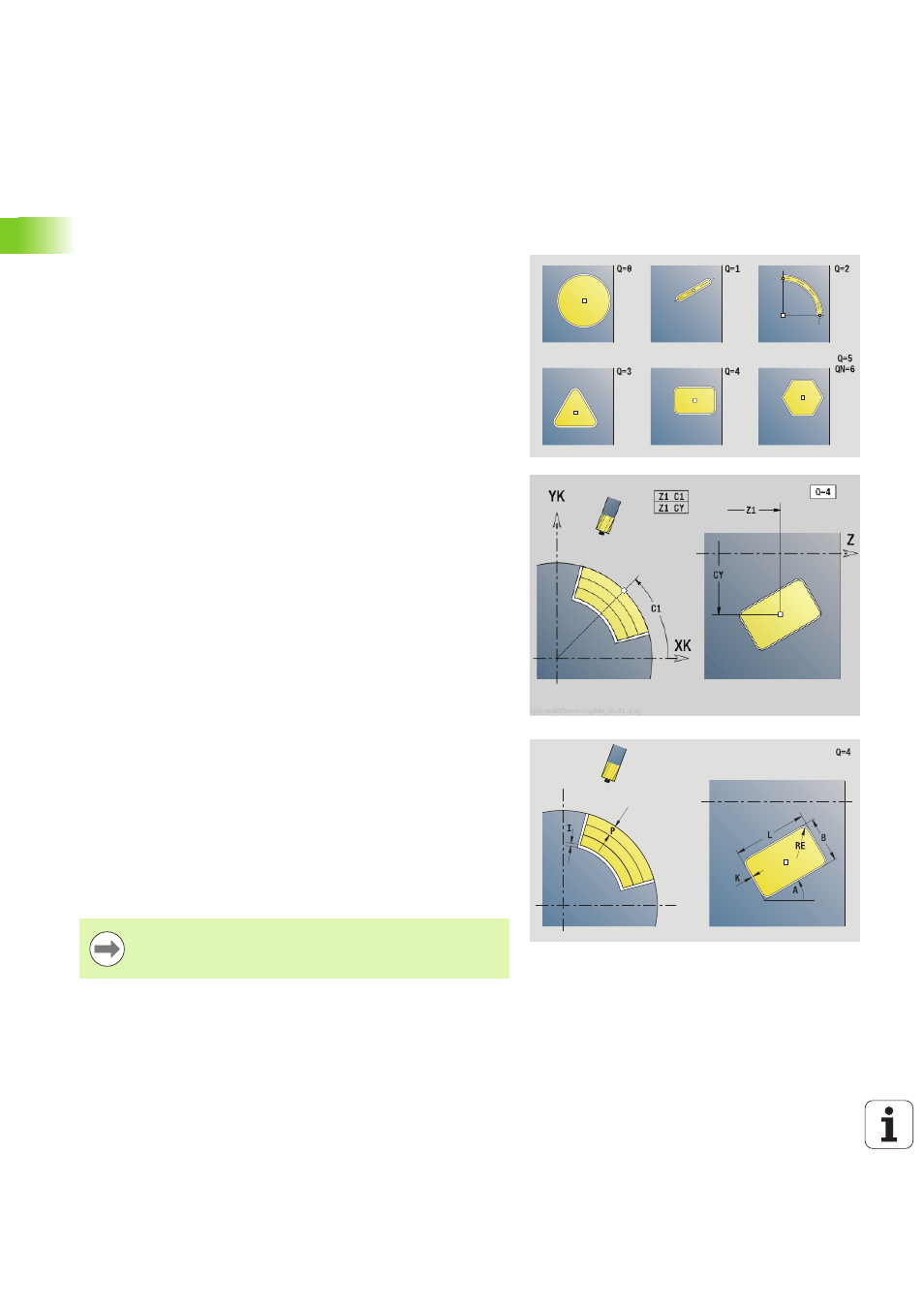

Форма Фигура
Q
Тип фигуры
0: полный круг
1: линейная канавка
2: круглая канавка
3: треугольник
4: прямоугольник, квадрат
5: многоугольник
QN
Количество углов многоугольника – только при Q=5
(многоугольник)
Z1
Центр фигуры
C1
Угол, центр фигуры
CY
Развертка, центр фигуры
X1
Верхняя грань фрезерования
P2
Глубина фигуры
L
Длина грани/размер под ключ
L\>0: длина грани
L<0: размер под ключ (внутренний диаметр
окружности) у многоугольника
B
Ширина прямоугольника
RE
Радиус скругления
A
Угол к оси Z
Q2
Направление поворота канавки – только Q=2 (круглая
канавка)
cw: по часовой стрелке
ccw: против часовой стрелки
W
Угол, конечная точка канавки – только Q=2 (круглая
канавка)
Программируйте только существенные параметры для
выбранного типа фигуры.
