HEIDENHAIN MANUALplus 620, CNC PILOT 640
519
6.3 Контуры плоскости YZ

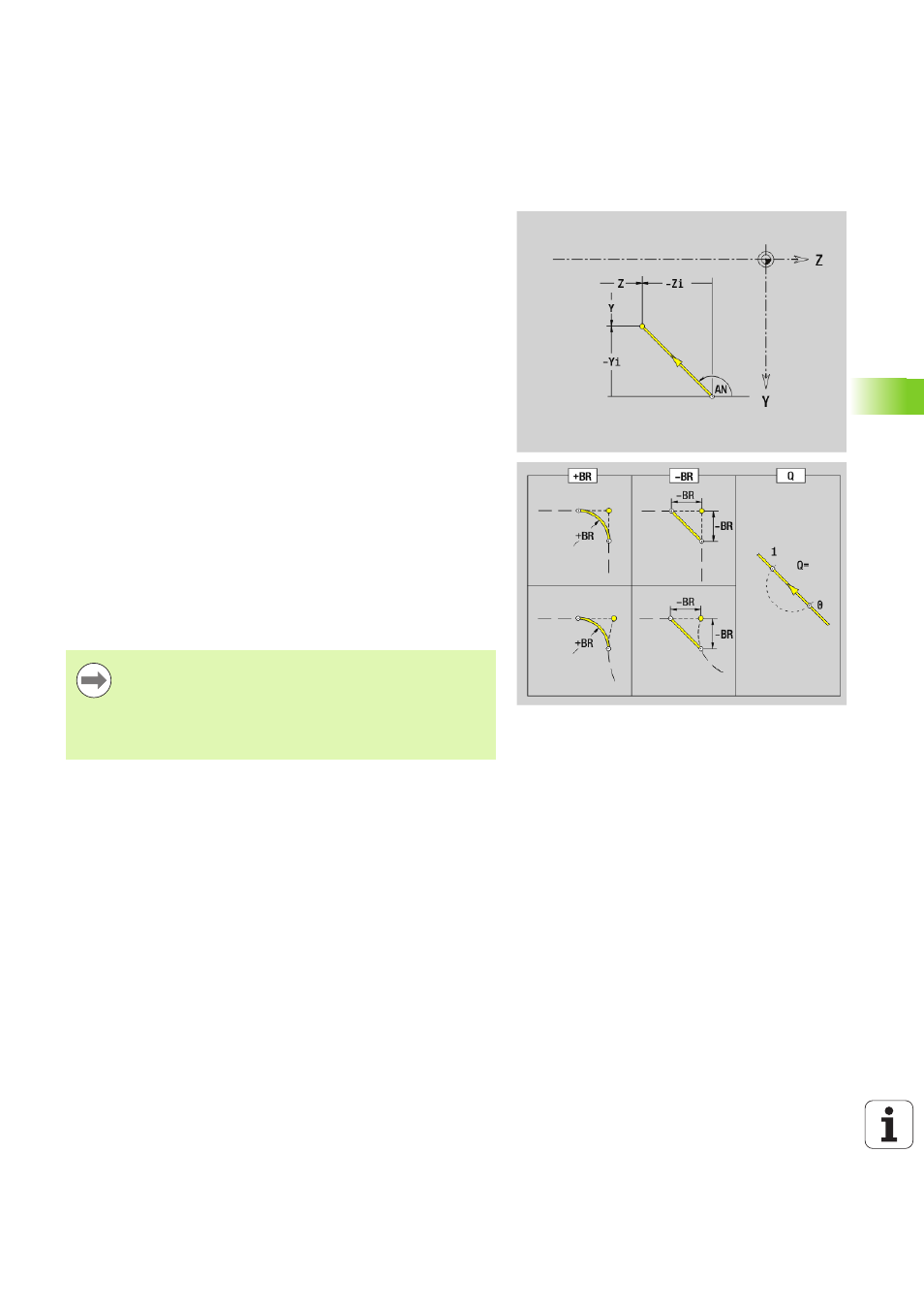

Отрезок в плоскости YZ G181-Geo
G181 задает линейный элемент контура в плоскости YZ.
Параметр
Y
Конечная точка
Z
Конечная точка
AN
Угол с положительным направлением оси Z
Q
Точка пересечения. Конечная точка, когда отрезок
пересекает дугу окружности (по умолчанию: 0):
0: ближняя точка пересечения
1: дальняя точка пересечения
BR
Фаска/скругление. Задает переход к следующему
элементу контура. Программируйте теоретическую
конечную точку, если вводится фаску/скругление.
Значение не введено: плавный переход
BB=0: не плавный переход
BR\>0: радиус скругления
BR<0: ширина фаски
PZ
Конечная точка (полярный радиус; привязка: нулевая
точка заготовки )
W
Конечная точка (полярный угол; привязка: нулевая точка
заготовки )
AR
Угол к положительной оси Z (AR соответствует AN)
R
Длина (полярный радиус; привязка: последняя точка
контура)
Программирование
Y, Z: абсолютно, в приращениях, с самоудержанием
или "?"
ANi: Угол к последующему элементу
ARi: Угол к предыдущему элементу
