300
DIN-программирование
4.18 Определен
ия контура в части обработки

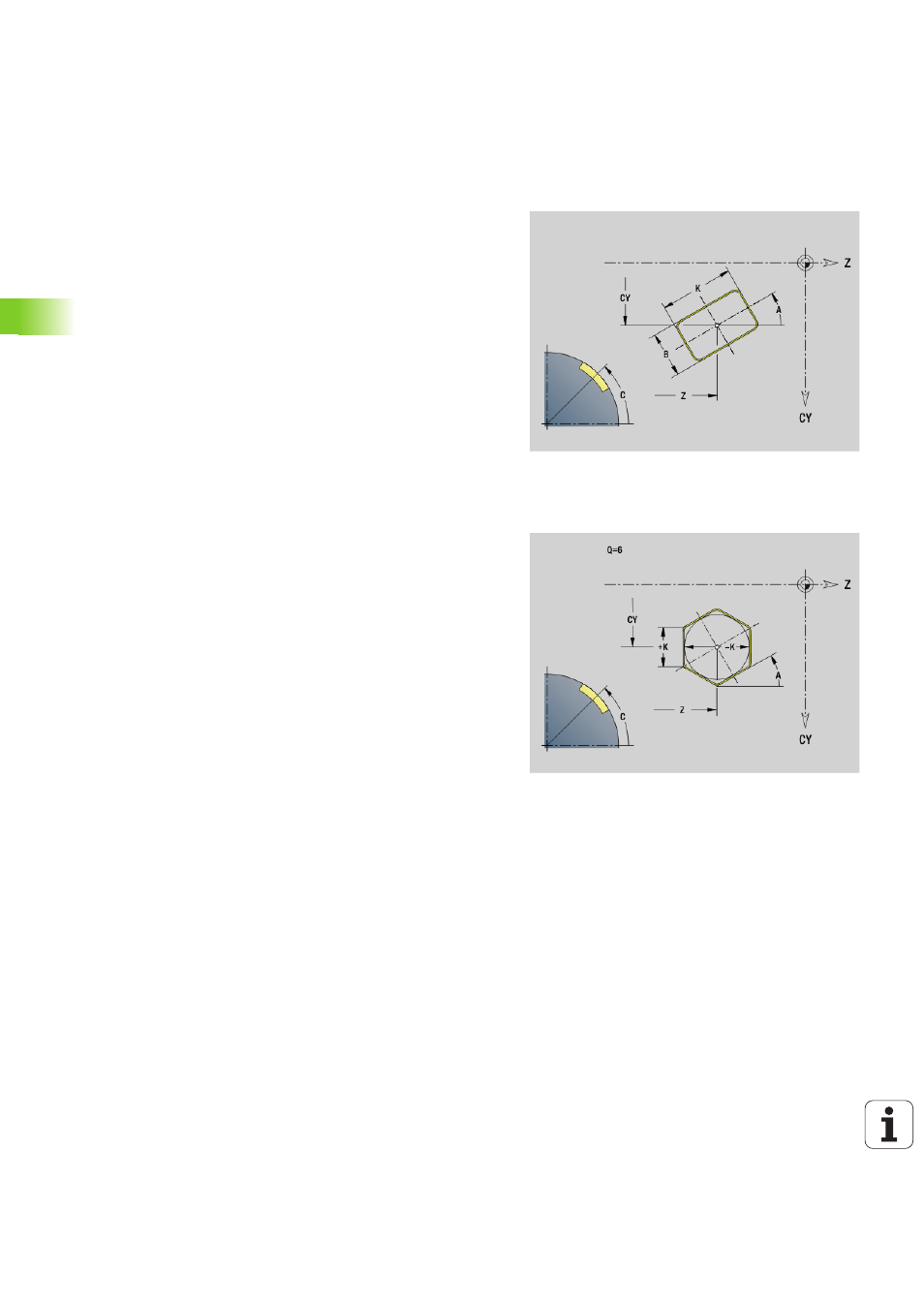

Прямоугольник на образующей G315
G315 задает прямоугольник на контуре образующей. Фигура
программируется в комбинации с G840, G845 или G846.
Многоугольник на образующей G317
G317 задает многоугольник на контуре образующей. Фигура
программируется в комбинации с G840, G845 или G846.
Параметр
Z
Центр
CY Центральная точка как "размер отрезка", привязка:
развертка образующей на "отсчетном диаметре"
C
Центральная точка (угол)
A
Угол к оси Z; (по умолчанию: 0°)
K
Длина
B
Ширина
R
Фаска/скругление (по умолчанию: 0°)
R\>0: радиус скругления
R<0: ширина фаски
P
Глубина кармана
Параметр
Z
Центр
CY Центральная точка как "размер отрезка", привязка:
развертка образующей на "отсчетном диаметре"
C
Центральная точка (угол)
Q
Количество граней (Q \> 2)
A
Угол к оси Z; (по умолчанию: 0°)
K
Длина грани
K\>0: длина грани
K<0: диаметр вписанной окружности
R
Фаска/скругление (по умолчанию: 0°)
R\>0: радиус скругления
R<0: ширина фаски
P
Глубина кармана
