NC-программирование
1.3 Идентификатор раздела программы
Раздел ОБРАЗУЮЩАЯ_Y
Секционный код обозначает плоскость YZ (G19) и определяет
наклоненную плоскость у станков с осью В.
Без наклоненной плоскости: отсчетный диаметр определяет
положение траектории в направлении Х, угол оси С, положение на
заготовке.

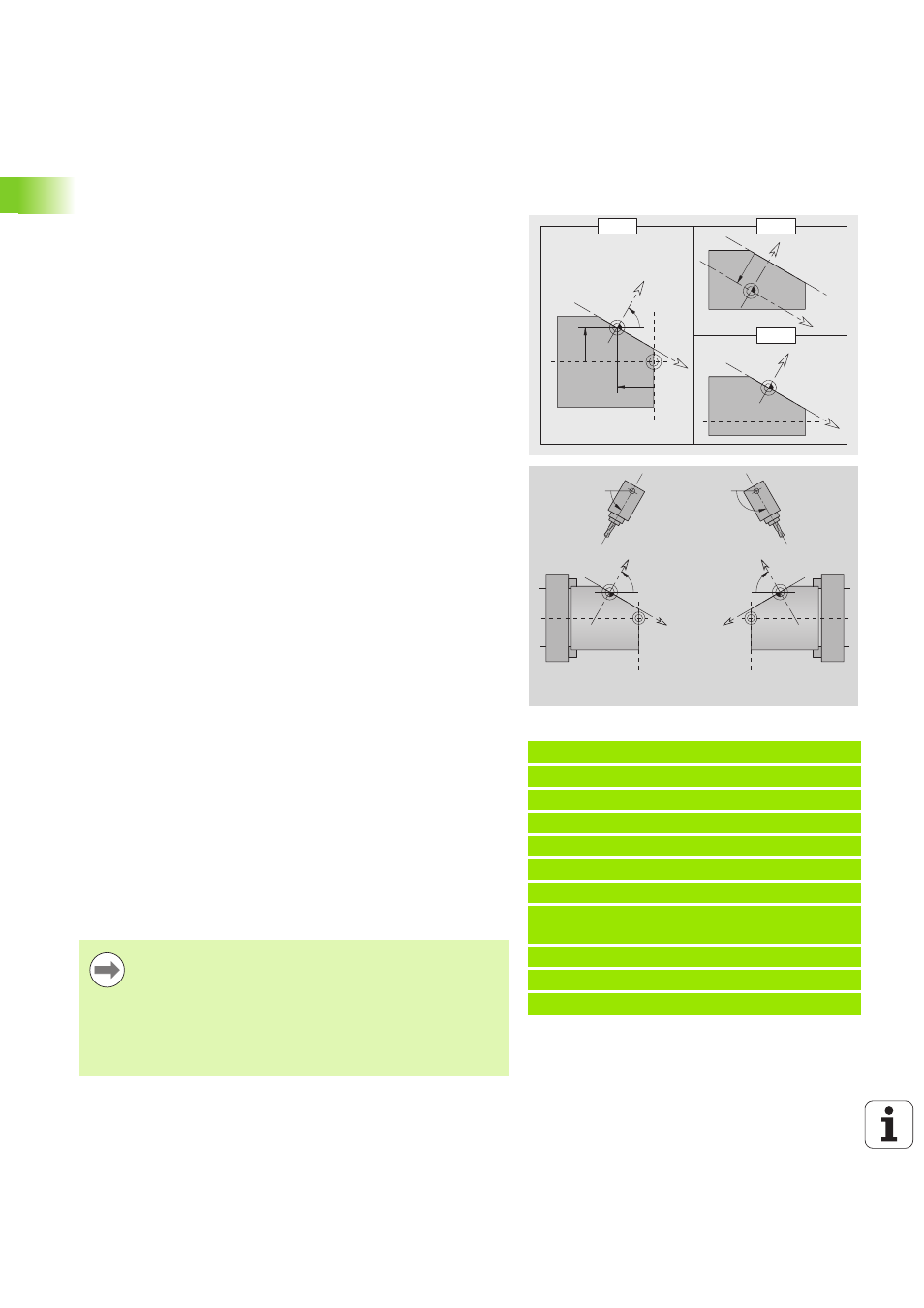

С наклоненной плоскостью (смотри рисунки): БОКОВАЯ
ПОВЕРХНОСТЬ_Y дополнительно выполняет следующие
преобразования и вращения для наклоненной плоскости:
Перемещает систему координат в положение I, K
Поворачивает систему координат на угол В; начальная точка: I,
K
Н=0: перемещение системы координат на -I. Система координат
смещается "назад".
Система координат смещается "назад": система ЧПУ вычисляет
отсчётный диаметр для ограничения резания. Дополнительно он
служит эталоном для глубины, которая программируется для
траекторий фрезерования и отверстий.
Поскольку отсчетный диаметр привязан к текущей нулевой точке,
при работе в наклонной плоскости рекомендуется перемещать
повернутую систему координат на значение –I "назад". Если
ограничение резания не требуется, к примеру, при сверлении,
перемещение системы координат (H=1) может быть отключено и
установлен отсчетный диаметр=0.
Пример: "БОКОВАЯ ПОВЕРХНОСТЬ_Y"
PROGRAMMKOPF (ЗАГОЛОВОК)
...
ТРАЕКТОРИЯ Q1 X0 Z600
ROHTEIL (ЗАГОТОВКА)
...
FERTIGTEIL (ГОТ. ДЕТАЛЬ)
...
БОКОВАЯ ПОВЕРХНОСТЬ_Y X118 C0 B130 I59
K0
...
ОБРАБОТКА
...
X
H=0
B, I, K
K
I
Z
B
H=1
I
Z
B
X
Z
B
X
Параметр
X
Опорный диаметр
C
Угол оси С задает положение шпинделя
Параметр
X
Опорный диаметр
C
Угол оси С задает положение шпинделя
B
Угол плоскостей: положительное направление оси Z
I
Плоскость отсчета в направлении Х (размер радиуса)
K
Плоскость отсчета в направлении Z
H
Автоматическое смещение системы координат (по
умолчанию: 0)
0: повернутая система координат смещается на -I
1: система координат не смещается.
Обратите внимание:
В наклоненной системе координат Х является осью
подачи. Координаты Х задаются как координаты
диаметра.
Зеркальное отражение системы координат не
оказывает влияния на ось отсчета угла поворота
(«угол оси-В» при вызове инструмента).
