Юниты smart.Turn
2.10 Юниты – Фрезеровани
е на боковой поверхности

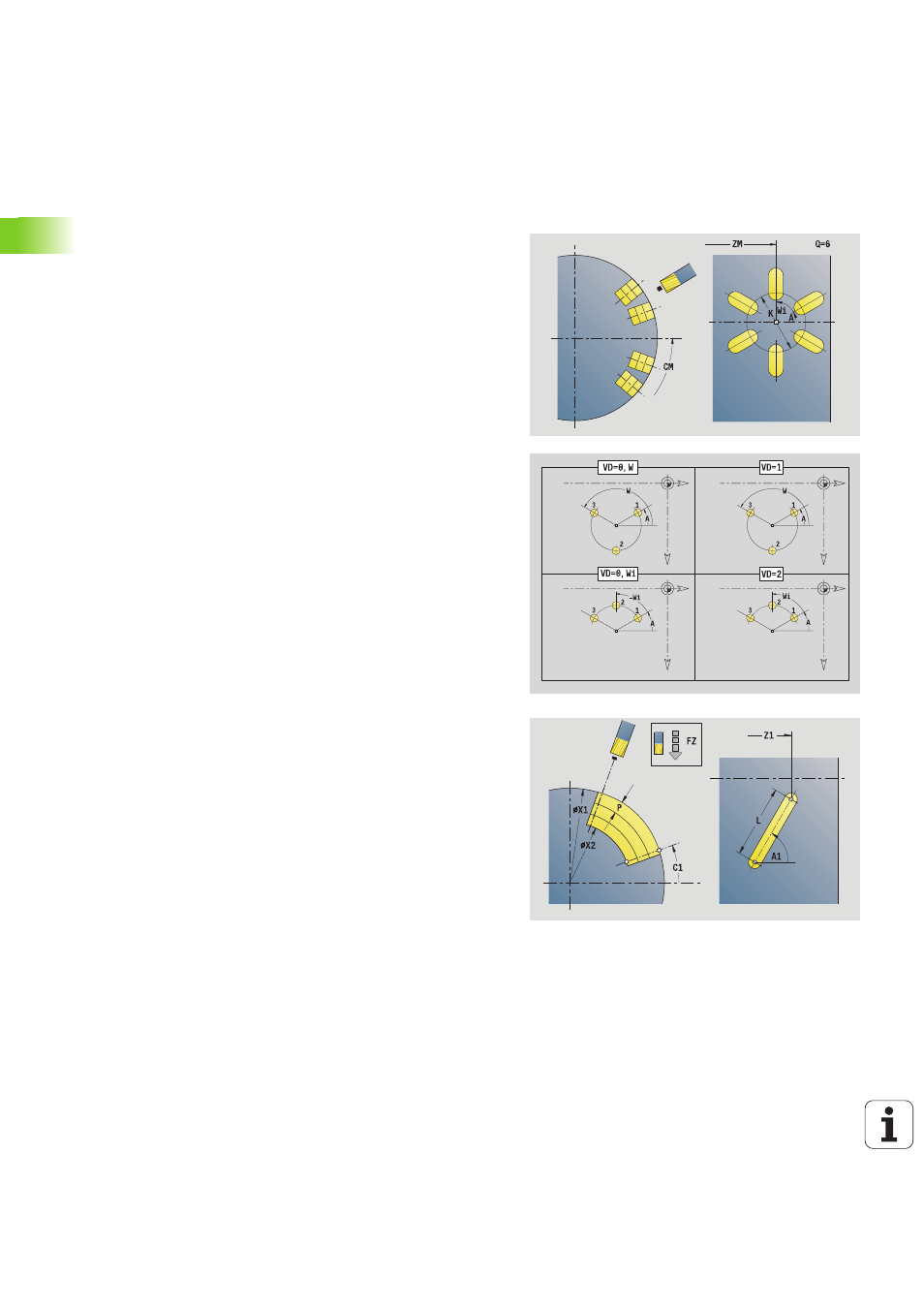

Юнит "Группа канавок на окружности на боковой
поверхности"
Юнит выполняет группу канавок на окружности с равными
интервалами на боковой поверхности. Стартовая точка канавок
соответствует позициям шаблона. Длина и положение канавок
задаются в юните. Ширина канавки соответствует диаметру
фрезы.
Имя юнита: G792_Cir_Mant_C / Цикл: G792 (смотри страница 351)
Доступ к технологической базе данных:
Тип обработки: фрезерование
Параметры, на которые оказывается влияние:
F, S, FZ, P
Форма Шаблон
Q
Количество канавок
ZM, CM Центр шаблона
A
Начальный угол
Wi
Приращение угла
K
Диаметр группы
W
Конечный угол
V
Направление вращения (по умолчанию: 0)
VD=0, без W: отверстия на всей окружности
VD=0, с W: отверстия на более длинной дуге
окружности
VD=0, с Wi: знак перед Wi определяет направление
(Wi<0: по часовой стрелке)
VD=1, с W: по часовой стрелке
VD=1, с Wi: по часовой стрелке (знак перед Wi не
имеет значения)
VD=2, с W: против часовой стрелки
VD=2, с Wi: против часовой стрелки (знак Wi не
имеет значения)
Форма Цикл
X1
Верхняя грань фрезерования (диаметр)
X2
Дно фрезерования (размер диаметра)
L
Длина канавки
A1
Угол к оси Z
P
Максимальное врезание
FZ
Подача на врезание
Дополнительные формы:смотри страница 60
