NC-программирование

1.1 smart.Turn- и DIN-программирование

Линейные и круговые оси

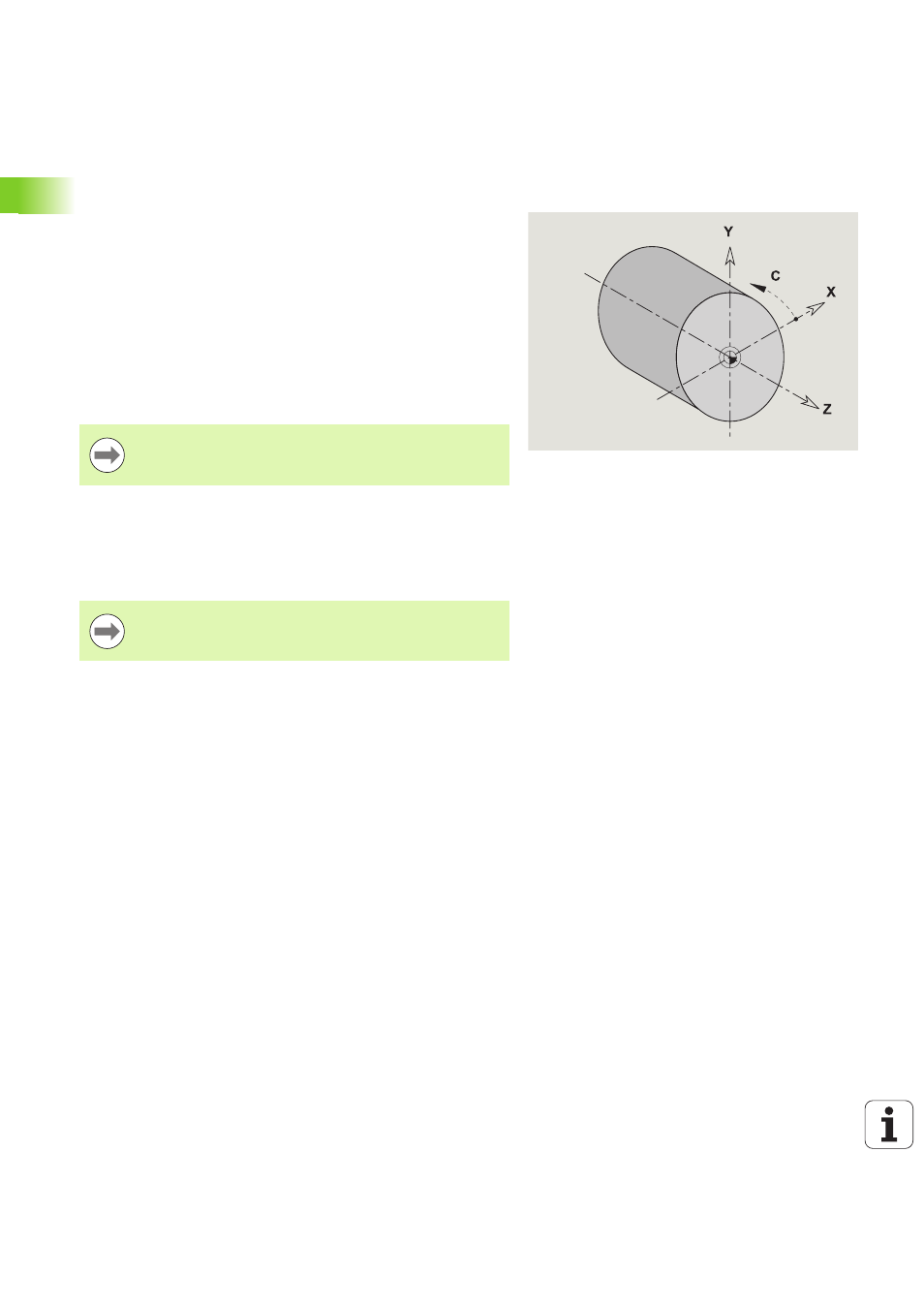

Главные оси: координаты осей X, Y и Z привязываются к нулевой

точке обрабатываемой детали.
Ось C в качестве главной оси:

Угловые значения привязываются к "нулевой точке оси C".

Контуры оси С и обработки оси С:

Координаты на торцовой/обратной стороне задаются либо в

декартовой (XK, YK), либо в полярной системе координат (X, C)

Координаты на поверхности образующей задаются в

полярной системе координат (Z, C). Вместо "C" можно

использовать размер отрезка CY ("развертка образующей" на

отсчетном диаметре).

Единицы измерения

NC-программы пишутся в метрической или дюймовой системе.

Единицы измерения задаются в поле "единицы" (смотри “Раздел

ЗАГОЛОВОК ПРОГРАММЫ” на странице 48).

smart.Turn-редактор учитывает только адресные

буквы настроенных осей.

Если единицы измерения однажды заданы, то

изменить их уже нельзя.
