HEIDENHAIN MANUALplus 620, CNC PILOT 640 87
2.5 Ю
ниты – Сверление по оси C

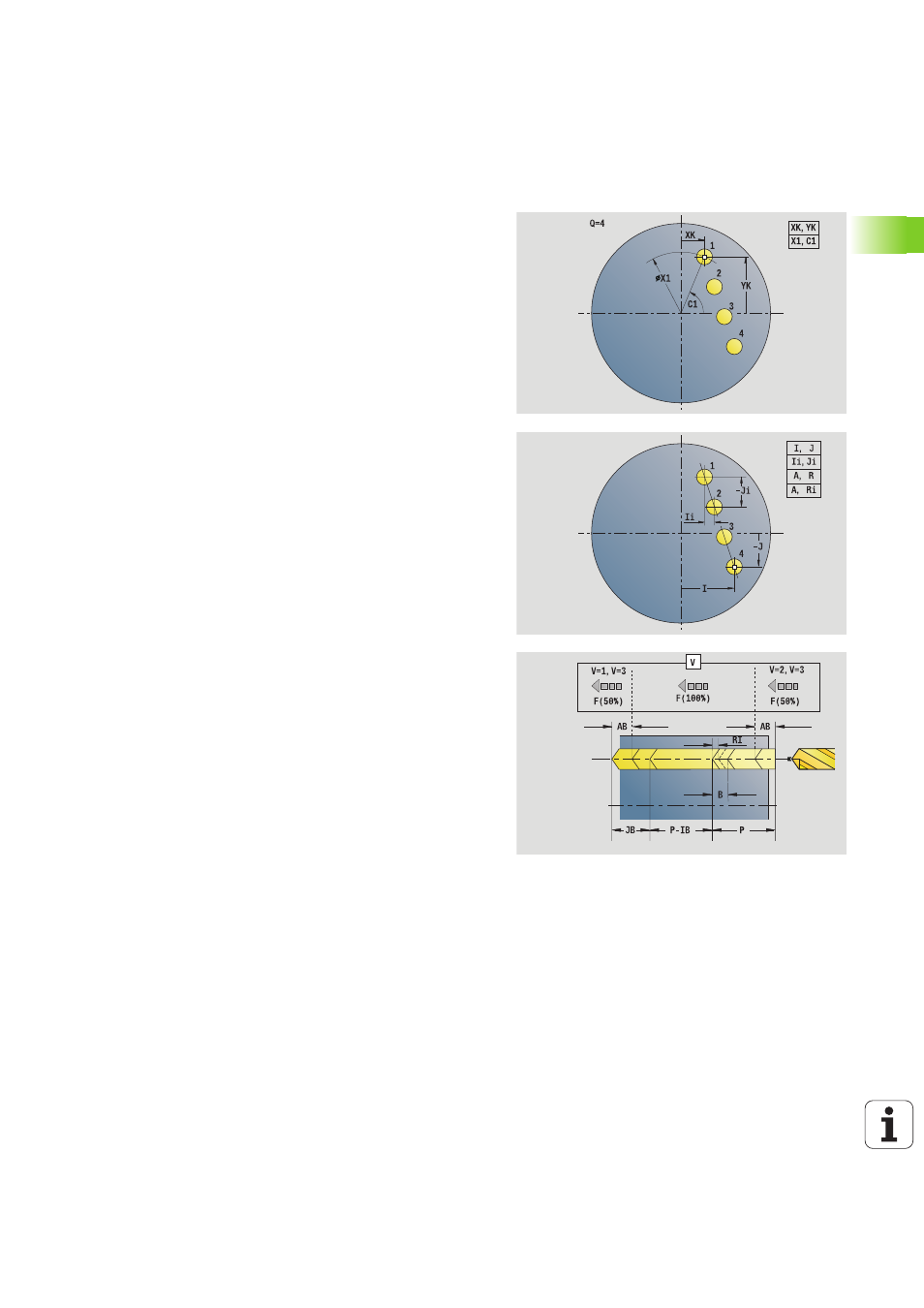

Юнит "Группа отверстий на прямой на торце"
Юнит выполняет группу отверстий на прямых с равными
интервалами на торцевой поверхности.
Имя юнита: G74_Lin_Stirn_C / Цикл: G74 (смотри страница 332)
Доступ к технологической базе данных:
 Тип обработки: сверление
 Параметры, на которые оказывается влияние:
F, S
Форма Шаблон
Q
Количество отверстий
X1, C1 Точка старта полярно
XK, YK Точка старта декартово
I, J
Конечная точка (XK, YK)
Ii, Ji Интервал (XKi, YKi)
R Расстояние первое/последнее отверстие
Ri Интервал в приращениях
A Угол шаблона (привязка ось XK)
Форма Цикл
Z1
Стартовая точка сверления
Z2 Конечная точка сверления
E Время выдержки в конце отверстия (по умолчанию: 0)
D Возврат на
 0: ускоренный ход
 1: подача
V Уменьшение подачи
 0: без уменьшения
 1: в конце отверстия
 2: в начале отверстия
 3: в начале и конце отверстия
AB Длина засверливания/просверливания (расстояние для
сокращения подачи)
P Глубина сверления
IB Значение уменьшения глубины сверления: значение,
на которое уменьшается глубина сверления после
каждого прохода.
JB Минимальная глубина сверления: если вы задали
значение уменьшения глубины сверления, то глубина
будет уменьшаться только до заданного в JB значения.
B Расстояние отвода: значение, на которое отводится
инструмент после достижения соответствующей
глубины сверления.
RI Внутреннее безопасное расстояние. Расстояние для
повторного подвода внутри отверстия (по умолчанию:
безопасное расстояние SCK).
RB Плоскость возврата (по умолчанию: назад к стартовой
позиции или на безопасное расстояние)
