HEIDENHAIN MANUALplus 620, CNC PILOT 640
335
4.22 Циклы сверления

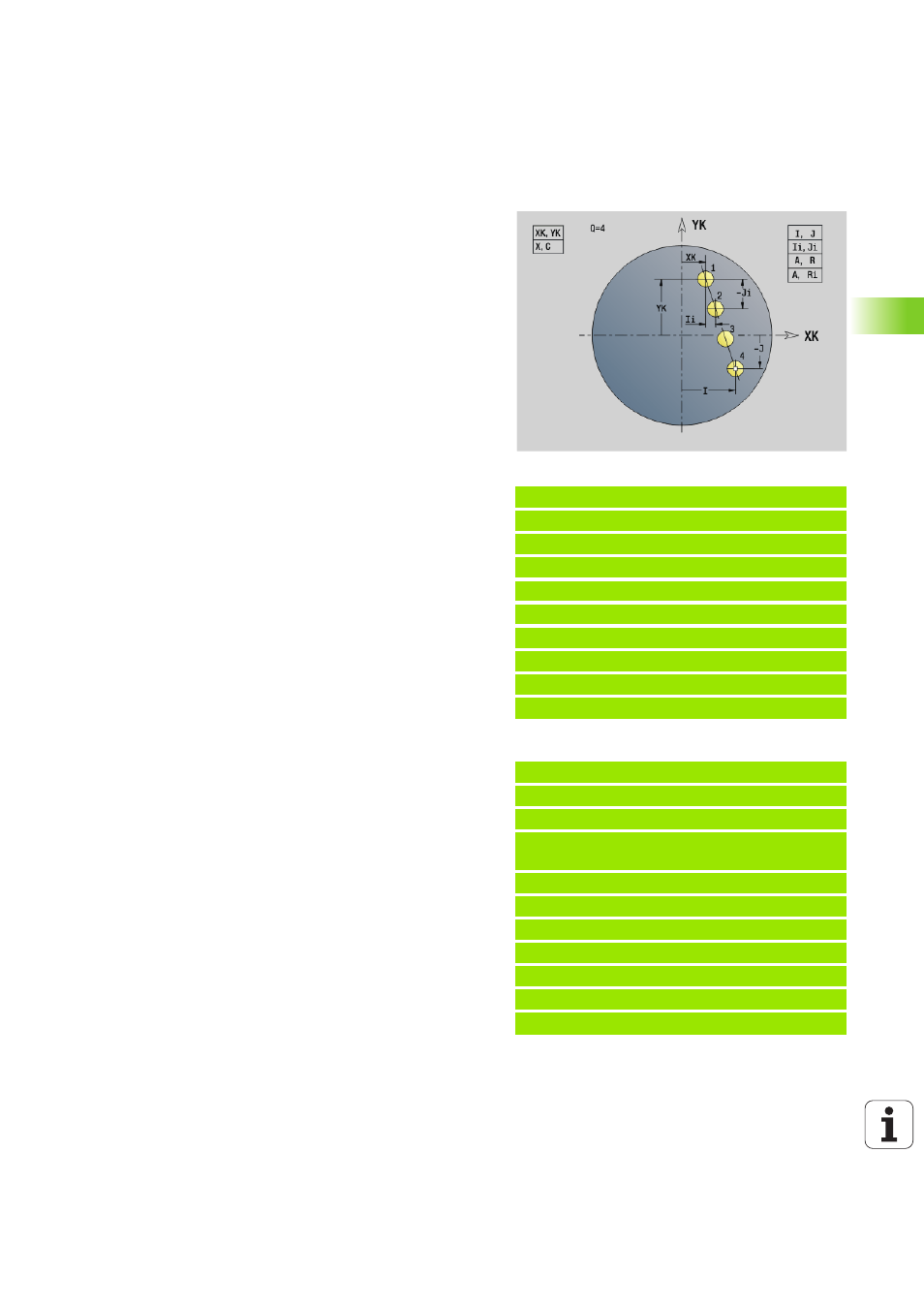

Группа отверстий на прямой на торце G743
G743 выполняет линейный шаблон для сверления или
фрезерования с равными интервалами на торцевой поверхности.
Если не задана конечная точка ZE , запускается цикл сверления/
фрезерования следующего NC-кадра. По этому принципу
комбинируется описание шаблона с
циклами сверления (G71, G74, G36)
циклом фрезерования линейной канавки (G791)
циклом фрезерования контура с "произвольным контуром"
(G793)
Комбинации параметров для определения начальной точки или
позиции шаблона:
Начальная точка шаблона:
XK, YK
X, C
позиции шаблона:
I, J и Q
Ii, Ji и Q
R, A и Q
Ri, Ai и Q
Пример: G743
%743.nc
[G743]
N1 T7 G197 S1200 G195 F0.2 M104
N2 M14
N3 G110 C0
N4 G0 X100 Z2
N5 G743 XK20 YK5 A45 Ri30 Q2
N6 G791 X50 C0 ZS0 ZE-5 P2 F0.15
N7 M15
КОНЕЦ
Пример: Последовательности команд
[ простой шаблон сверления ]
N.. G743 XK.. YK.. ZS.. ZE.. I... J.. Q
. . .
[ шаблон сверления со сверлением глубоких
отверстий ]
N.. G743 XK.. YK.. ZS.. I... J.. Q
N.. G74 ZE.. P.. I...
. . .
[ шаблон фрезерования с линейной канавкой ]
N.. G743 XK.. YK.. ZS.. I... J.. Q
N.. G791 K.. A Z..
. . .
Параметр
XK
Начальная точка шаблона в декартовых координатах
YK
Начальная точка шаблона в декартовых координатах
ZS
Начальная точка обработки сверлением/фрезерованием
ZE
Конечная точка обработки сверлением/фрезерованием
X
Диаметр (начальная точка шаблона в полярных
координатах)
C
Угол (начальная точка шаблона в полярных координатах)
A
Угол образца
I
Конечная точка шаблона (декартово)
Ii
(Конечная точка) расстояние шаблона (декартово)
J
Конечная точка шаблона (декартово)
Ji
(Конечная точка) расстояние шаблона (декартово)
R
Длина (расстояние от первой до последней позиции)
Ri
Длина (расстояние до следующей позиции)
Q
Количество отверстий/фигур (по умолчанию: 1)
