HEIDENHAIN MANUALplus 620, CNC PILOT 640
337
4.22 Циклы сверления

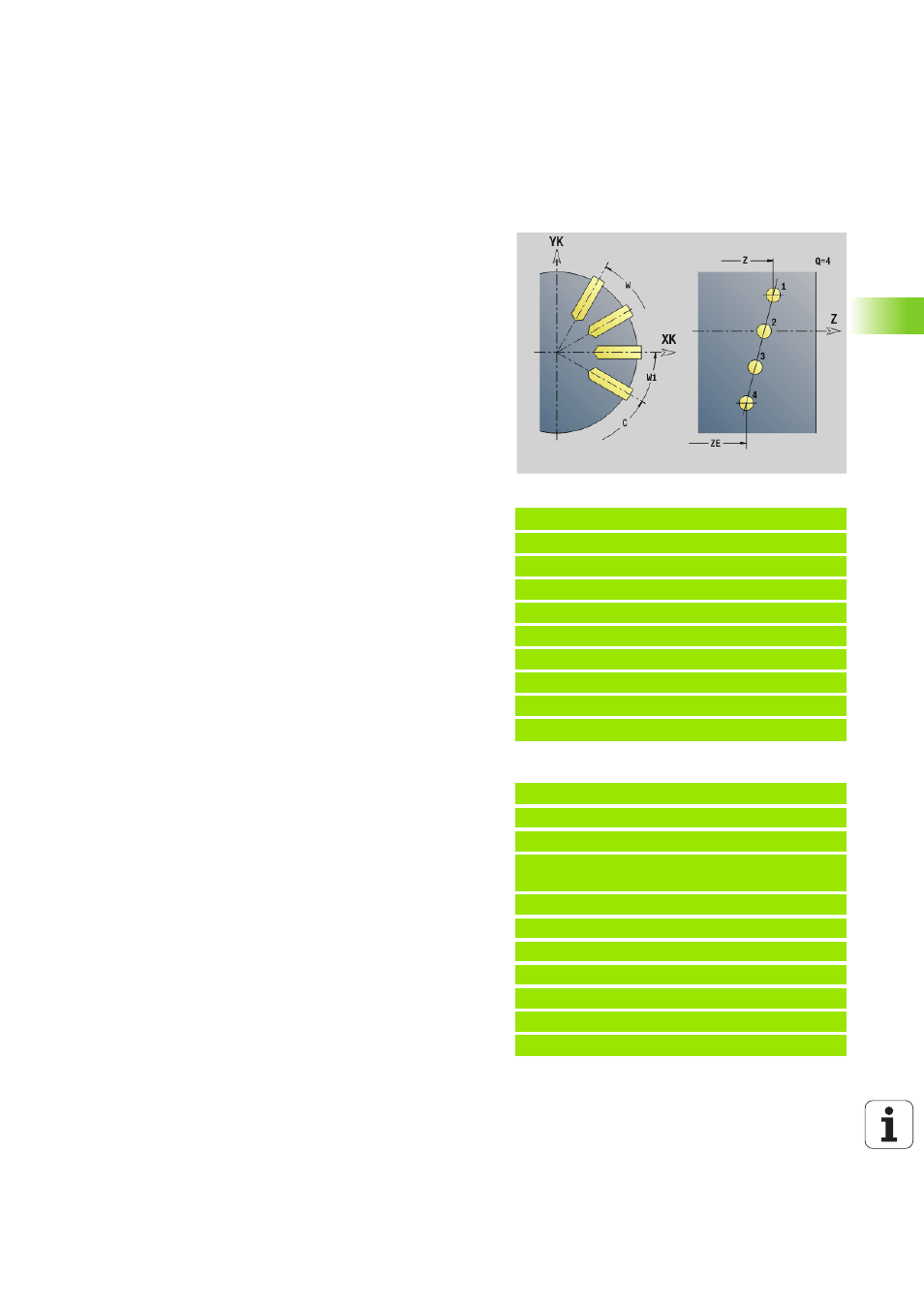

Группа отверстий на прямой на боковой
поверхности G744
G744 выполняет линейный шаблон для сверления или шаблон
фигур с равными интервалами на боковой поверхности.
Комбинации параметров для определения начальной точки или
позиции шаблона:
Начальная точка образца: Z, C
позиции шаблона:
W и Q
Wi и Q
Если не задана конечная точка ХE , запускается цикл сверления/
фрезерования следующего NC-кадра. По этому принципу вы
можете комбинировать описания шаблона с циклами сверления
(G71, G74, G36) или обработкой фрезерованием (определение
фигуры G314, G315, G317).
Пример: G744
%744.nc
[G744]
N1 T6 G197 S1200 G195 F0.2 M104
N2 M14
N3 G110 C0
N4 G0 X110 Z2
N5 G744 XS102 Z-10 ZE-35 C0 W270 Q5
N6 G71 XS102 K7
N7 M15
КОНЕЦ
Пример: Последовательности команд
[ простой шаблон сверления ]
N.. G744 Z.. C.. XS XE.. ZE.. W... Q
. . .
[ шаблон сверления со сверлением глубоких
отверстий ]
N.. G744 Z.. C.. XS XE.. ZE.. W... Q
N.. G74 XE.. P.. I...
. . .
[ шаблон фрезерования с линейной канавкой ]
N.. G744 Z.. C.. XS XE.. ZE.. W... Q
N.. G792 K.. A XS
. . .
Параметр
XS
Начальная точка обработки сверлением/фрезерованием
(размер диаметра)
Z
Начальная точка шаблона в полярных координатах
XE
Конечная точка обработки сверлением/фрезерованием
(размер диаметра)
ZE
Конечная точка шаблона (по умолчанию: Z)
C
Начальный угол шаблона в полярных координатах
W
Конечный угол шаблона – нет ввода: отверстия/фигуры
распределяются равномерно на поверхности
Wi
Конечный угол (приращение угла), расстояние до
следующей позиции
Q
Количество отверстий/фигур (по умолчанию: 1)
A
Угол (угол положения шаблона)
R
Длина (расстояние первая - последняя позиция [мм],
привязка: развертка на XS)
Ri
Длина (расстояние до следующей позиции [мм], привязка:
развертка на XS)
