128
Юниты smart.Turn
2.8 Юниты – Резьба

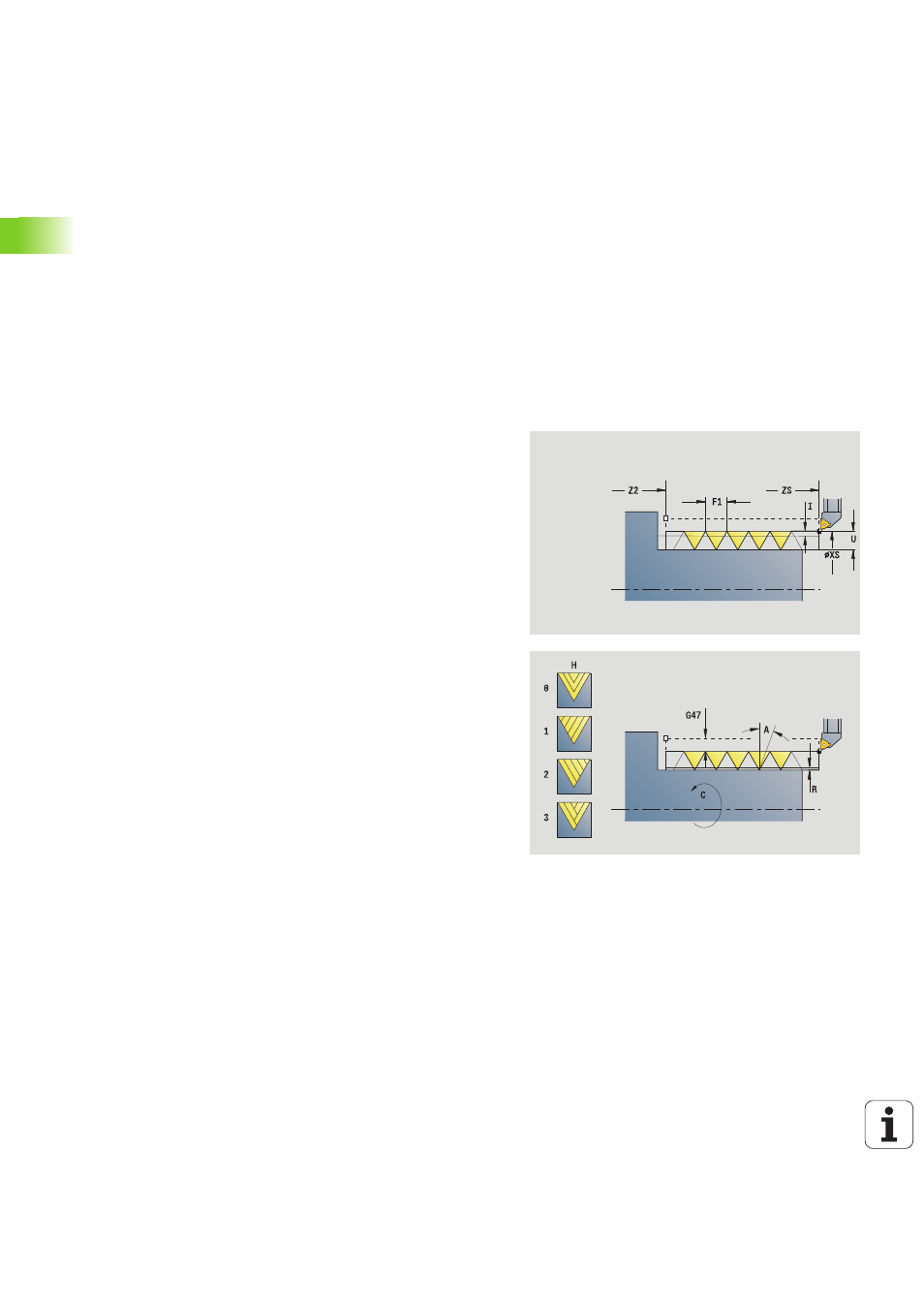

Юнит "Резьба непосредственно"
Юнит выполняет простую внутреннюю или внешнюю резьбу в
продольном направлении.
Имя юнита: G32_MAN / Цикл: G32 (смотри страница 308)
6: постоянная подача с остаточным распределением резания
(4290)
При каждой подаче система ЧПУ использует ту же глубину
резания, при этом глубина резания соответствует
максимальной подаче I . Если глубина резания не кратна
глубине резьбы, то система ЧПУ использует остаточную
глубину прохода для первой подачи. С помощью остаточного
распределения резания система ЧПУ распределяет
последнюю глубину резания на четыре прохода, при этом
первый проход соответствует половине, второй - четверти и
третий и четвёртый - одной восьмой части рассчитанной
глубины резания.
Доступ к технологической базе данных:
Тип обработки: нарезание резьбы
Параметры, на которые оказывается влияние:
F, S
Форма Резьба
O
Место резьбы
0: внутренняя резьба (врезание в +Х)
1: внешняя резьба (врезание в –Х)
APP
Подвод смотри страница 65
XS
Начальный диаметр
ZS
Начальная позиция по Z
Z2
Конечная точка резьбы
F1
Шаг резьбы
U
Глубина резьбы (автоматически для метрической ISO-
резьбы)
I
Максимальная подача на врезание (радиус)
IC
Количество ходов (только если не запрограммировано
и подача V=0 или V=1)
KE
Позиция сбега
0: в конце хода резьбы
1: в начале хода резьбы
K
Длина выхода
