4.8 Контур образующей
Линейная канавка на образующей G311-Geo

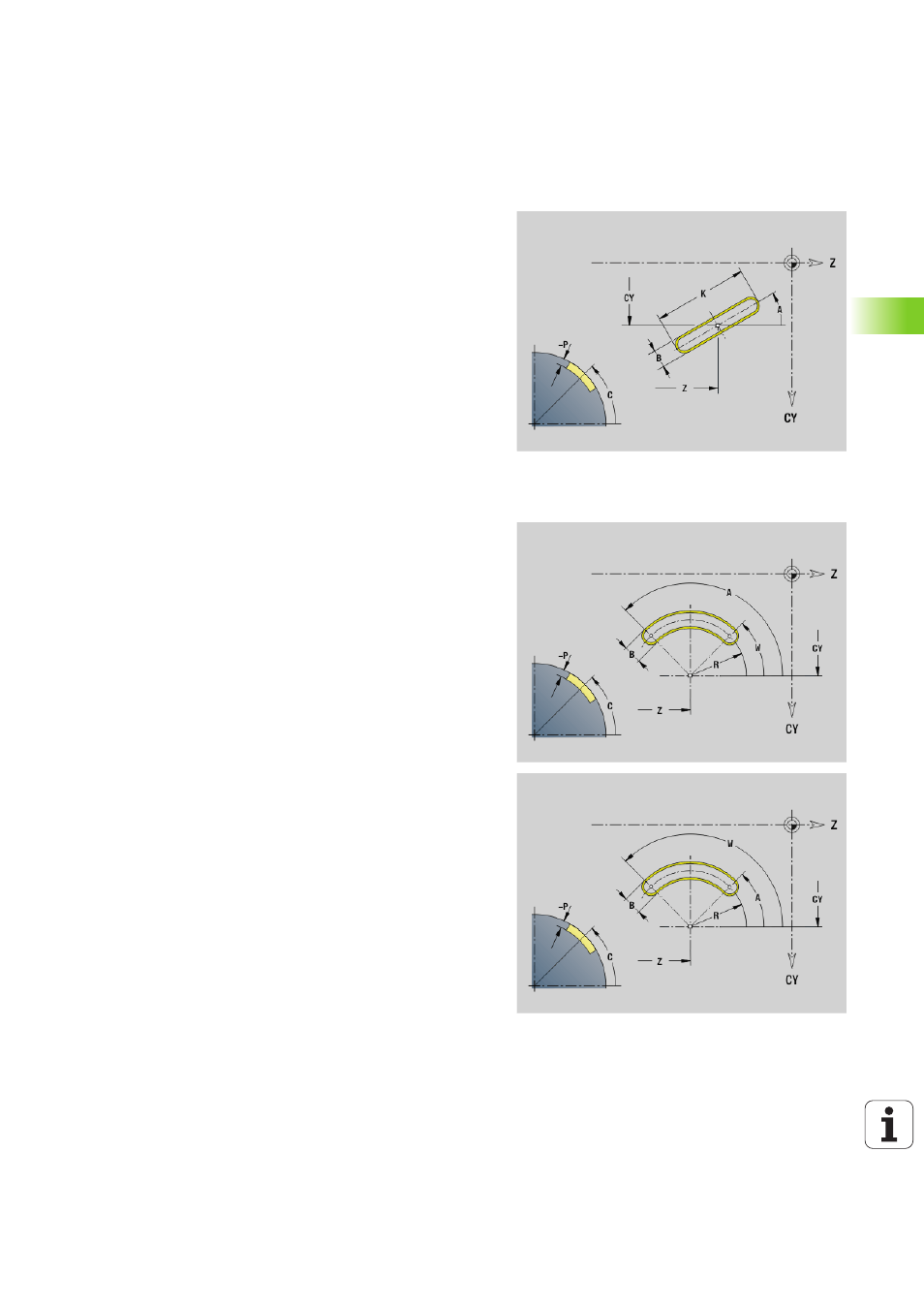

G311 задает линейную канавку на контуре образующей.
Круглая канавка на образующей G312-/G313-Geo
G312/G313 задает круглую канавку на контуре образующей.
 G312: круглая канавка по часовой стрелке
 G313: круглая канавка против часовой стрелки
Параметр
Z Центральная точка (Z–позиция)
CY Центральная точка как "размер отрезка", привязка:
развертка образующей на "отсчетном диаметре"
C Центральная точка (угол)
A Угол к оси Z; (по умолчанию: 0°)
K Длина канавки
B Ширина канавки
P Глубина кармана (по умолчанию: "P" из G308)
Параметр
Z Центр
CY Центральная точка как "размер отрезка", привязка:
развертка образующей на "отсчетном диаметре"
C Центральная точка (угол)
R Радиус; привязка: траектория средней точки канавки
A Начальный угол; привязка: ось Z; (по умолчанию: 0°)
W Конечный угол; привязка: ось Z
B
Ширина канавки
P Глубина кармана (по умолчанию: "P" из G308)
