6.2 Контуры в плоскости XY
Отдельная поверхность в плоскости XY G376-
Geo

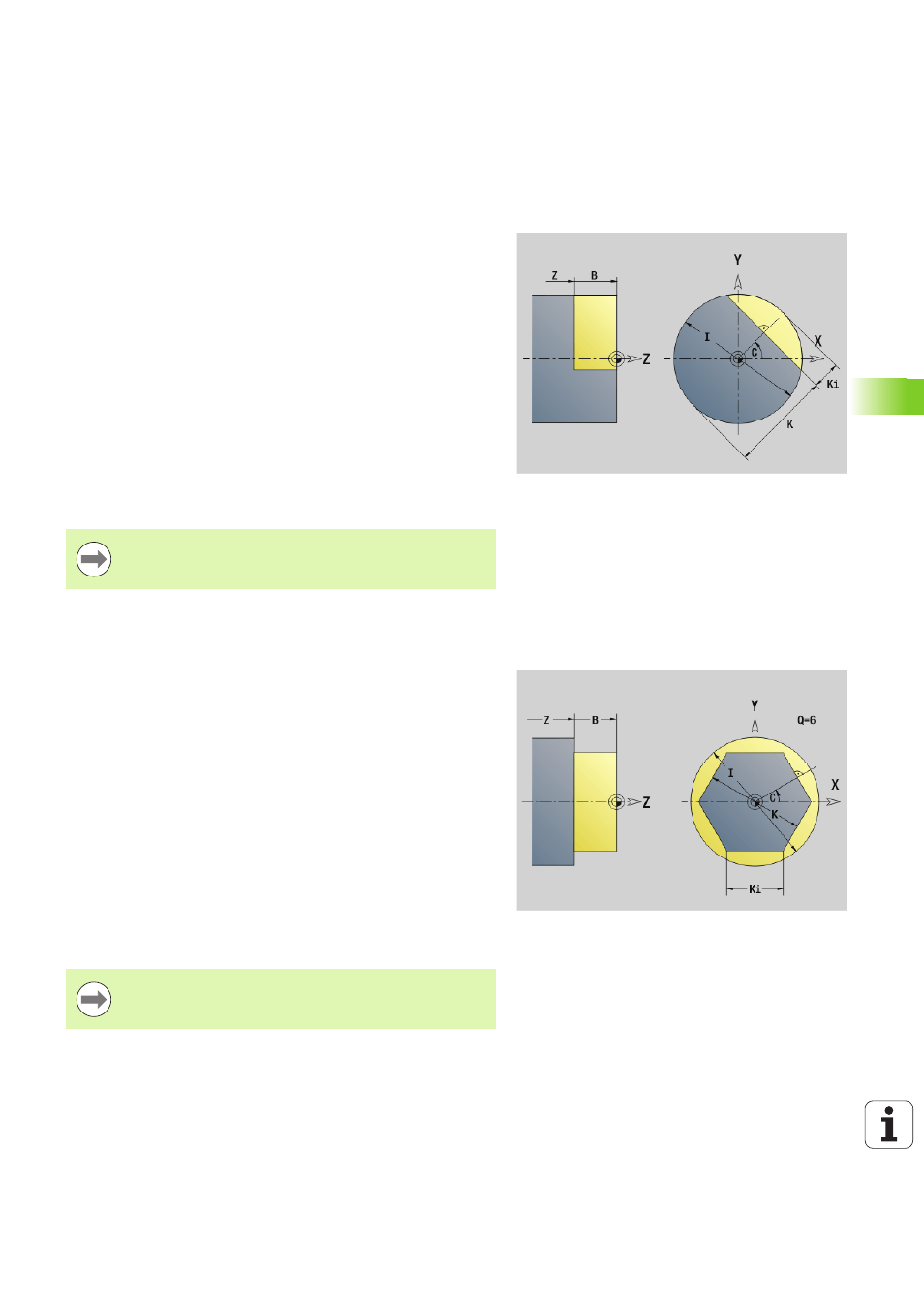

G376 задает поверхность в плоскости XY.
Поверхности многогранника в плоскости XY
G477-Geo
G477 определяет поверхности многогранника в плоскости XY.
Параметр
Z
Отсчетная грань (по умолчанию: "Z" из идентификатора
раздела)
K
Остаточная толщина
Ki
Глубина
B
Ширина (привязка: отсчетная грань Z)
B<0: поверхность в отрицательном направлении Z
B\>0: поверхность в положительном направлении Z
I
Диаметр ограничения (для ограничения резания и как
привязка для K/Ki)
Значение не введено: "Х" из идентификатора раздела
"I" больше "X" из идентификатора раздела
C
Угол положения перпендикуляра к плоскости (по
умолчанию: "С" из секционного кода)
Символ "Ширина В" обрабатывается независимо от
того, находится плоскость на торцовой или обратной
стороне.
Параметр
Z
Отсчетная грань (по умолчанию: "Z" из идентификатора
раздела)
K
Размер под ключ(диаметр внутренней окружности)
Ki
Длина грани
B
Ширина (привязка: отсчетная грань Z)
B<0: поверхность в отрицательном направлении Z
B\>0: поверхность в положительном направлении Z
C
Угол положения перпендикуляра к плоскости (по
умолчанию: "С" из секционного кода)
Q
Количество поверхностей (Q \>= 2)
I
Диаметр ограничения (для ограничения резания)
Значение не введено: "Х" из идентификатора раздела
"I" больше "X" из идентификатора раздела
Символ "Ширина В" обрабатывается независимо от
того, находится плоскость на торцовой или обратной
стороне.
