Страница 326
326
DIN-программирование
4.22 Циклы сверления

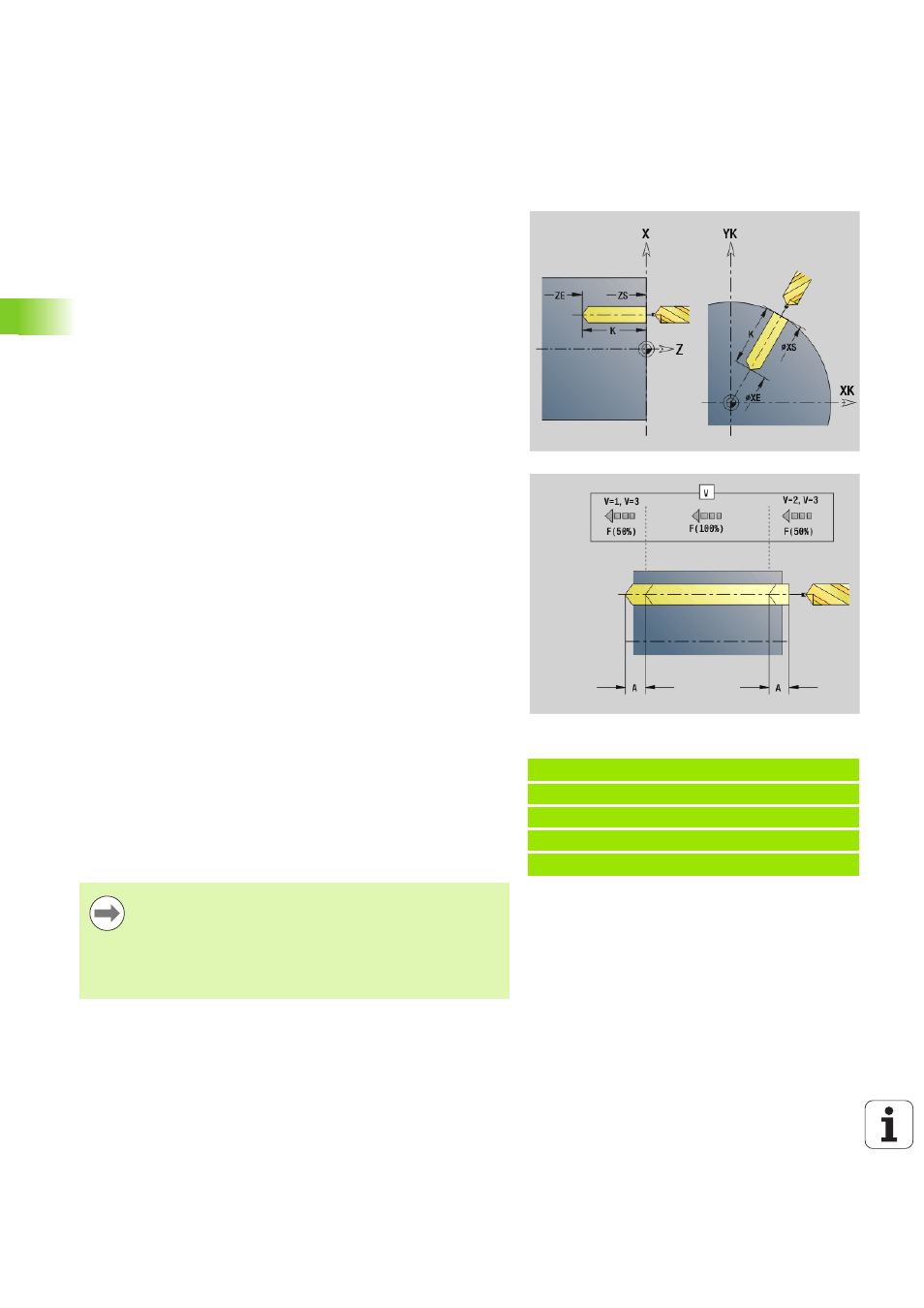

Цикл сверления G71
G71 изготавливает аксиальные/радиальные отверстия
установленными или приводными инструментами.
Пример: G71
. . .
N1 T5 G97 S1000 G95 F0.2 M3
N2 G0 X0 Z5
N3 G71 Z-25 A5 V2 [Сверление]
. . .
Параметр
ID
Контур сверления – имя описания отверстия
NS
Номер кадра контура
Ссылка на контур отверстия (G49, G300 или G310-Geo)
Ввод отсутствует: отдельное отверстие без описания
контура
XS
Начальная точка радиального отверстия (диаметр)
ZS
Начальная точка аксиального отверстия
XE
Конечная точка радиального отверстия (диаметр)
ZE
Конечная точка аксиального отверстия
K
Глубина сверления (альтернативно к XE/ZE)
A
Длина рассверливания/просверливания (по умолчанию: 0)
V
Варианты просверливания (уменьшение подачи 50 %) –
(по умолчанию: 0)
0: без уменьшения подачи
1: уменьшение просверливания
2: уменьшение рассверливания
3: уменьшение рассверливания и просверливания
RB
Плоскость отвода (радиальные отверстия, отверстия в
плоскости YZ: диаметр) – (по умолчанию: отвод к
стартовой позиции или на безопасное расстояние)
E
Выдержка времени для выхода из материала на дне
отверстия (в секундах) – (по умолчанию: 0)
D
Тип отвода (по умолчанию: 0)
0: ускоренный ход
1: подача
BS
Начало, номер элемента (номер первого
обрабатываемого отверстия шаблона)
BE
Конец, номер элемента (номер последнего
обрабатываемого отверстия шаблона)
H
Тормоз (шпинделя) выкл. (по умолчанию: 0)
0: тормоз шпинделя вкл
1: тормоз шпинделя выкл
Отдельное отверстие без описания контура:
альтернативно запрограммируйте "XS или ZS".
Сверление с описанием контура: не программируйте
„XS, ZS".
Группа отверстий: "NS" указывает на контур
отверстия, а не на определение модели.
