Позиция инструмента

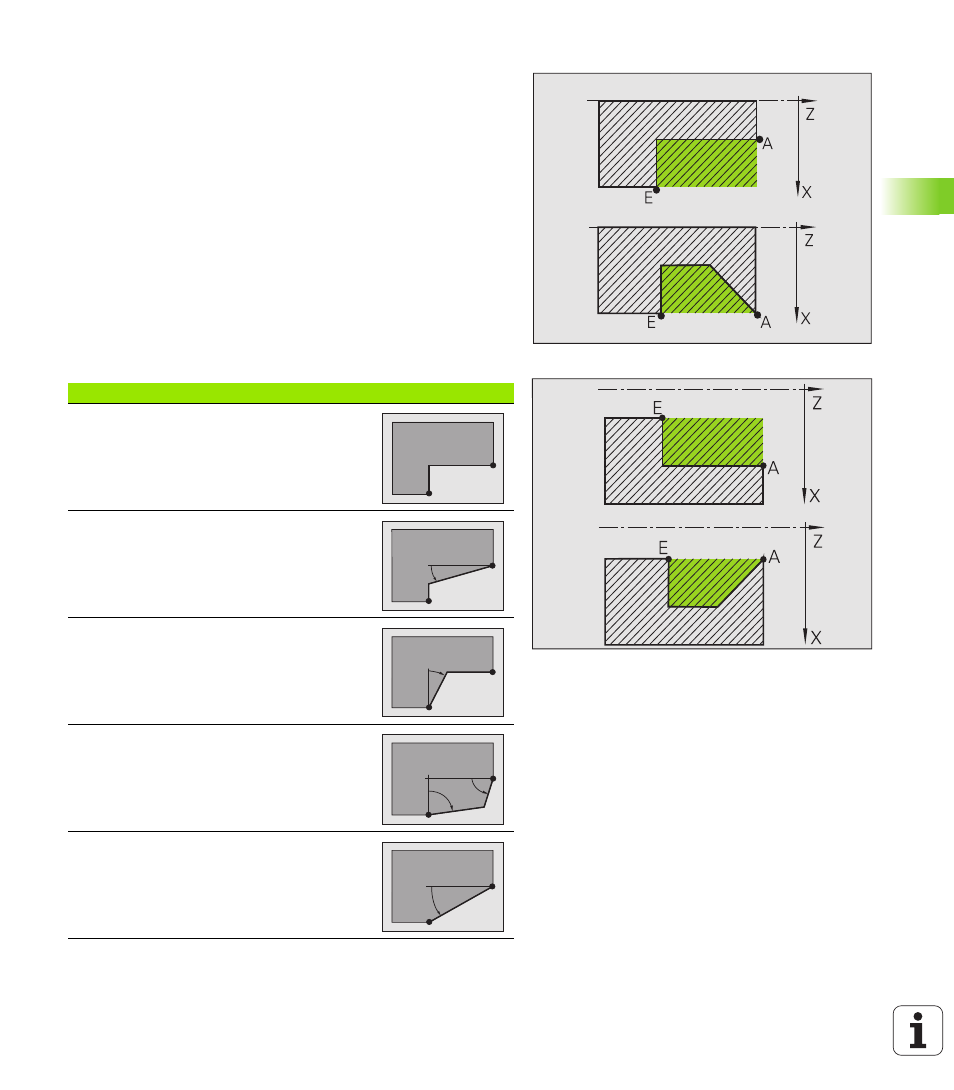

Учтите позицию инструмента (точка старта X, Z) перед
выполнением цикла при расширенных циклах резания. Эти
принципы действительны для всех направлений резания и
подвода а также для черновой и чистовой обработки (смотри
примеры для продольных циклов – рисунки справа)
Точка старта не должна лежать на заштрихованном участке.
Участок резания начинается с «точки старта X, Z», если
инструмент находится «перед» контуром. Иначе
обрабатывается резанием только определенный участок
контура.
Если при внутренной обработке «точка старта X, Z» лежит выше
центра точения, то обрабатывается только определенный
участок контура.
(A = начальная точка контура X1, Z1; E = конечная точка контура
X2, Z2)
Формы контура
Элементы контура в циклах снятия стружки
Нормальный режим
обработка резанием прямоугольного
участка
Расширенный режим
Наклон в начале контура
Расширенный режим
Наклон в конце контура
Расширенный режим
Наклоны в начале контура и в конце
контура под углом > 45°
Расширенный режим
Наклон (путем ввода «начальной точки
контура», «конечной точки контура» и
«начальный угол»)
